本页介绍了Optoplex的创新产品之一，即集成了平衡光接收器的90度光学混合产品，可用于光学传感应用，te别是相干多普勒测风激光雷达（光探测和测距）。 相干检测已广泛应用于射频和光通信领域。在过去的几年里，相干技术在高速光通信领域取得了巨大的进步。随着这一进步，关键零部件在电信以外的许多应用中都具有商业价值和成本效益，例如窄线宽激光器、光学混合、平衡光接收器和DSP等。
产品特点高精度相位差；平衡接收降噪；保偏光纤输入；宽动态范围；低相位误差
型号MP-OLM-C-9010-15-SMF-FA
应用领域相干光通信 | 量子密钥分发 | 激光雷达 | 光学传感 | 微波光子学
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
光学连接器 相位
FC/APC /
90deg Hybrid 的光学性能规格
参数 | 单位 | 规范 | |
波长范围（C波段或L波段） | nm | 1527 ~ 1567 | |
相位差1（M1、M2 和 M3、M4 之间） | deg | 90 ± 10 | |
插入损耗1 （不带连接器） | S → Mi | dB | < 8.5 |
L → Mi | dB | < 8.5 | |
插入损耗差1 | S → M1 和 S → M2 | dB | < 0.7 |
S → M3 和 S → M4 | dB | < 0.7 | |
L → M1 和 S → M2 | dB | < 0.7 | |
L → M3 和 S → M4 | dB | < 0.7 | |
在所有其他端口之间 | dB | < 1 | |
光回波损耗 | dB | > 27 | |
光程差（偏斜，M1 和 M2 之间以及 M3 和 M4 之间） | ps | < 5 | |
光程差（偏斜，在任何其他两个输出之间） | ps | < 5 | |
保偏光纤和连接器对准 | - | 慢速轴与键对齐 | |
PER | dB | > 18 | |
Max. 输入光功率 | mW | 300 | |
注：在规定的光谱和工作温度范围以及所有偏振状态下。
电气规范
电源：±12V DC，800mA。

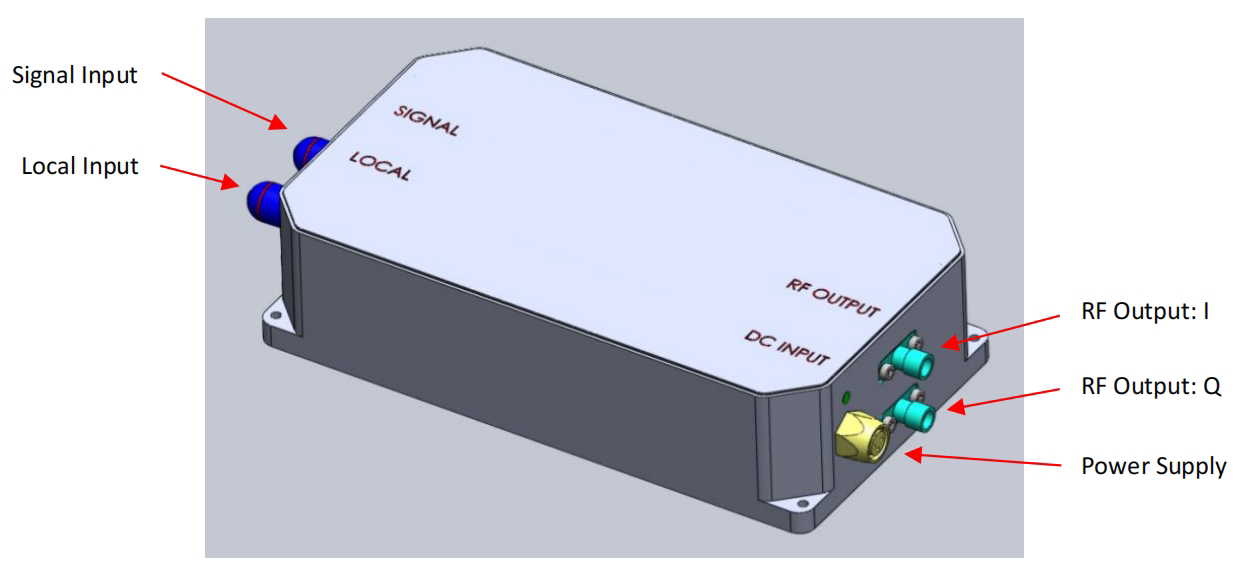

电气输出:模块内有两组平衡的光电接收器。在输出端，有RF-output-1和RF output-2个带SMA连接器
机械图
100MHz接收机的PD响应
响应能力
频谱噪声
型号及订购
90度光学混频器与平衡接收机集成型号列表
平衡接收器的带宽 | 输入端口的光纤类型 | 型号 | |||||||
Signal- | Local- | C-Band P/Ns | C+L Band P/Ns | O-Band P/Ns | 1064nm P/Ns | ||||
15MHz | PMF | PMF | RX-KC0015P817xx | RX-KT0100P867xx | RX-KQ0015P837xx | RX-KA0015P897xx | |||
15MHz | SMF | SMF | RX-KC0015S818xx | RX-KT0100S868xx | RX-KQ0015S838xx | RX-KA0015S898xx | |||
100MHz | PMF | PMF | RX-KC0100P801xx | RX-KT0100P851xx | RX-KQ0100P831xx | RX-KA0100P881xx | |||
100MHz | SMF | SMF | RX-KC0100S802xx | RX-KT0100S852xx | RX-KQ0100S832xx | RX-KA0100S882xx | |||
200MHz | PMF | PMF | RX-KC0200P803xx | RX-KT0200P853xx | RX-KQ0200P833xx | RX-KA0200P883xx | |||
200MHz | SMF | SMF | RX-KC0200S804xx | RX-KT0200S854xx | RX-KQ0200S834xx | RX-KA0200S884xx | |||
350MHz | PMF | PMF | RX-KC0350P805xx | RX-KT0350P855xx | RX-KQ0350P835xx | RX-KA0350P885xx | |||
350MHz | SMF | SMF | RX-KC0350S806xx | RX-KT0350S856xx | RX-KQ0350S836xx | RX-KA0350S886xx | |||
400MHz | PMF | PMF | RX-KC0400P807xx | RX-KT0400P857xx | RX-KQ0400P837xx | RX-KA0400P887xx | |||
400MHz | SMF | SMF | RX-KC0400S808xx | RX-KT0400S858xx | RX-KQ0400S838xx | RX-KA0400S888xx | |||
700MHz | PMF | PMF | RX-KC0700P809xx | RX-KT0700P859xx | RX-KQ0700P839xx | RX-KA0700P889xx | |||
700MHz | SMF | SMF | RX-KC0700S810xx | RX-KT0700S860xx | RX-KQ0700S840xx | RX-KC0700S890xx | |||
1.2GHz | PMF | PMF | RX-KC1200P811AC | RX-KT1200P861AC | RX-KQ1200P841AC | RX-KA1200P891AC | |||
1.2GHz | SMF | SMF | RX-KC1200S812AC | RX-KT1200S862AC | RX-KQ1200S842AC | RX-KA1200S892AC | |||
1.6GHz | PMF | PMF | RX-KC1600P815AC | RX-KT1600P815AC | RX-KQ1600P845AC | RX-KA1600P895AC | |||
1.6GHz | SMF | SMF | RX-KC1600S816AC | RX-KT1600S866AC | RX-KQ1600S846AC | RX-KA1600S896AC | |||
注:
1) Part Number: RX - KCnnnnYnnnXX
XX = DC, DC coupled RF Output
XX = AC, AC coupled RF Output
Y = S, SM Fiber for Optical Inputs
Y = P, PM Fiber for Optical Inputs
对于1.6GHz，仅提供交流耦合输出
2) 默认情况下，输入端口的光学连接器为FC/APC 其他类型的连接器可用
3) 默认情况下，90度相位为90+/-10度。90+/-5度的高档可能需要额外费用。
· 90度光学混合平衡接收器集成
· ·模块尺寸：150 x 82 x 36 mm
· ·重量：460克
