1064/1310/1550nm 铌酸锂（LiNbO3）高频相位调制器采用钛扩散或质子交换工艺制作光波导，输入输出光纤与波导精密斜耦合，利用铌酸锂材料的电光效应实现光信号的相位调制。钛扩散（Ti-indiffusion）或质子交换（APE）波导工艺可分别得到双折射或单偏振的相位调制。
产品特点超高频相位调制；低插入损耗；高消光比；宽温度稳定性；紧凑封装
型号MP-EOM-PM-1064-10G-FA
应用领域高功率激光系统 | 量子光学实验 | 激光雷达 | 精密光学测量 | 高速光通信
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
中心波长 调制带宽 光纤接头
1064nm 10GHZ FC/APC
参数 | 单位 | 最小值 | 典型值 | 最大值 |
型号 | PM-1064/1310/1550-10G-PM-FA | |||
半波电压DC直流电极 | V | 3.5 | 4.5 | |
电光带宽S21@-3dB | GHz | 10 | 20 | |
RF 半波电压@DC | V | 3.5 | 4.0 | |
偏置半波电压 | V | 5.0 | ||
抖动 | dB | 0.5 | 1 | |
电回波损耗S110-20GHz | dB | -12 | -10 | |
射频连接器输入电阻 | Ω | 40 | ||
输入阻抗直流连接器 | Ω | >1M | ||
晶体：Lithium Niobate | . | X-cut Y-propagation | ||
波导制作（waveguide process） | APE工艺 | |||
插入损耗 | dB | 3.0 | 4.0 | |
光回波损耗 | dB | <-45 | ||
波长相关损耗（1480-1600nm） | dB | 0.5 | 1.0 | |
直流（DC）消光比 | dB | 20 | 22 | |
输入光纤 | Panda保偏光纤1.5米长，900um | |||
输出光纤 | SMF-28单模光纤1.5米长，900um（PMF可选） | |||
输入RF连接器 | SMA | |||
DC连接器 | Pin feed-through直径：1.0mm | |||

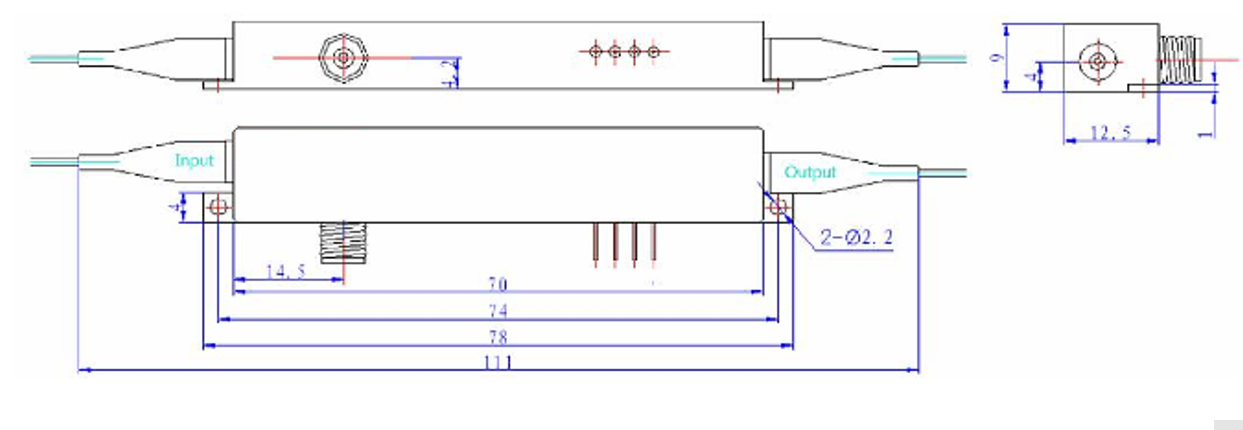

封装尺寸 | mm | 110 x12.5 x9.0 | ||
工作温度 | ℃ | 0~ +70 | ||
存储温度 | ℃ | -40 ~ +85 | ||
DC输入最大电压 | V | ±20 | ||
最大RF输入功率 | dBm | +28 | ||
最大输入光功率 | mW | 200（APE工艺） | ||
订购信息
PM-W-BW-Y-Z-AB-CD
PM:Phase Modulator
W波长:
0850: 850nm
1064: 1064nm
1310:1310nm
1550: 1550nm
BW：电光带宽
0.3G代表>300MHz
10G代表>10GHz
Y: 输入光纤
P: 代表偏振保持光纤
S: 代表单模光纤
Z：输出光纤
P: 代表偏振保持光纤
S 代表单模光纤
AB：输入光纤连接器
00 代表裸光纤
FA 代表FC/APC
FC 代表FC/SPC
CD：输出光纤连接器
00 代表裸光纤
FA 代表FC/APC
FC 代表FC/SPC
