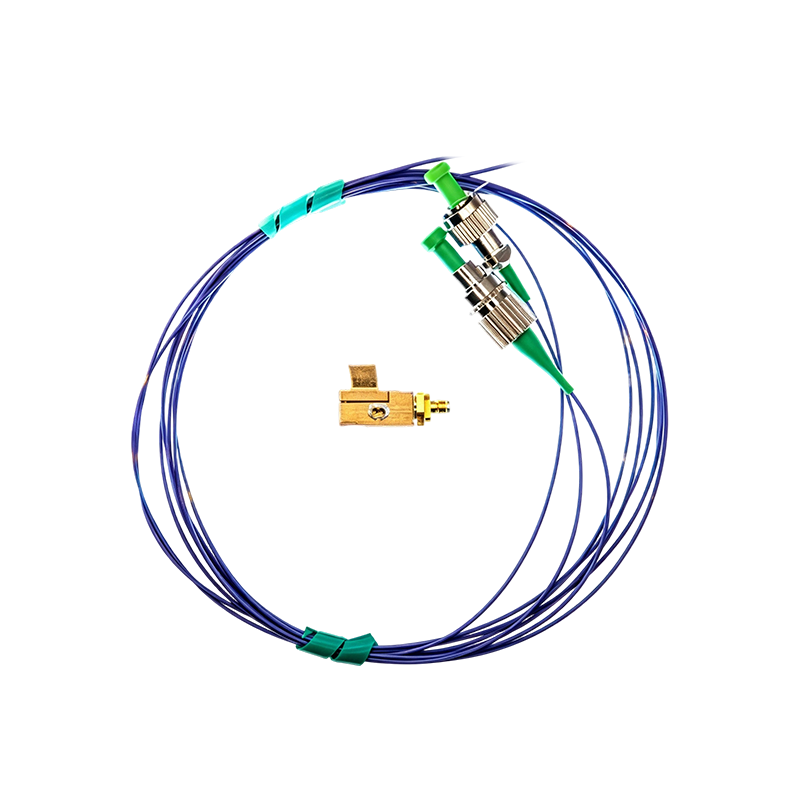

等离子体马赫-曾德尔调制器是C波段高速电光转换的理想解决方案。封装在模块中，具有超过110 GHz的带宽，使其成为测量系统、光纤无线电（RoF）系统和高数据速率光传输应用的Shou选。 我们的调制器的封装版本提供了一个1毫米的内螺纹RF连接器（单端）和2个引脚，用于通过直流偏压调整操作点。
产品特点3dB光电带宽>110GHz、 C波段运作、 集总、低电容射频设计、 紧凑型外形
产品型号POL-MZM-P110
应用领域
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
带宽(Hz) 工作波长
110GHz 1520-1570nm
性能数据
操作波长 | 1520 – 1570 nm |
插入损耗(IL) | <18dB |
静态消光比(ER) | >25dB |
直流偏置开/关电压 | <1.5V |
3dB EO带宽 | >110GHz |
Vn,eq @100kHz @50 Ohm* | <5V |
Max. 额定参数
光输入功率:长期 | 0dBm |
光输入功率500h** | 3dBm |
射频输入功率@50 Ohm | 18dBm |
射频输入直流电压 | 0V |
直流偏置电压 | 2.5V |
直流偏置电流 | 20mA |
操作/储存温度 | ~25℃ |

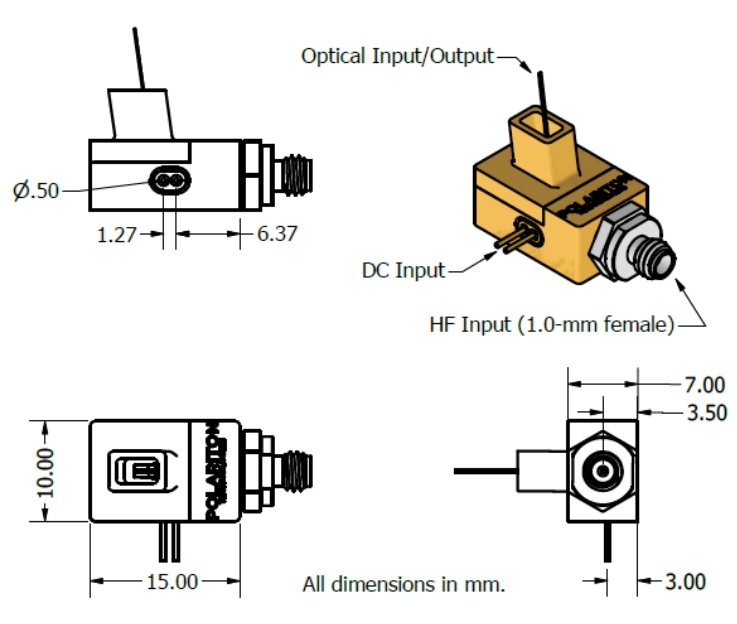

机械规范
光学输入 | SMF/PM与FC/APC连接器 |
光学输出 | SMF/PM与FC/APC连接器 |
电子射频接口 | 单端，1mm母头 |
直流接口 | 2个直流引脚（2×DC pin) |
注：*等离子调制器是高阻抗器件。50欧姆信号源提供的两倍电压将在等离子调制器上下降。使用直流电源或高阻抗匹配的驱动器，需要双倍的电压才能将调制器从开到关状态。
**VΠ降解率< 2.5%
以下分别为插入损耗,直流偏置功率,EO调制响应,电S11的曲线图
