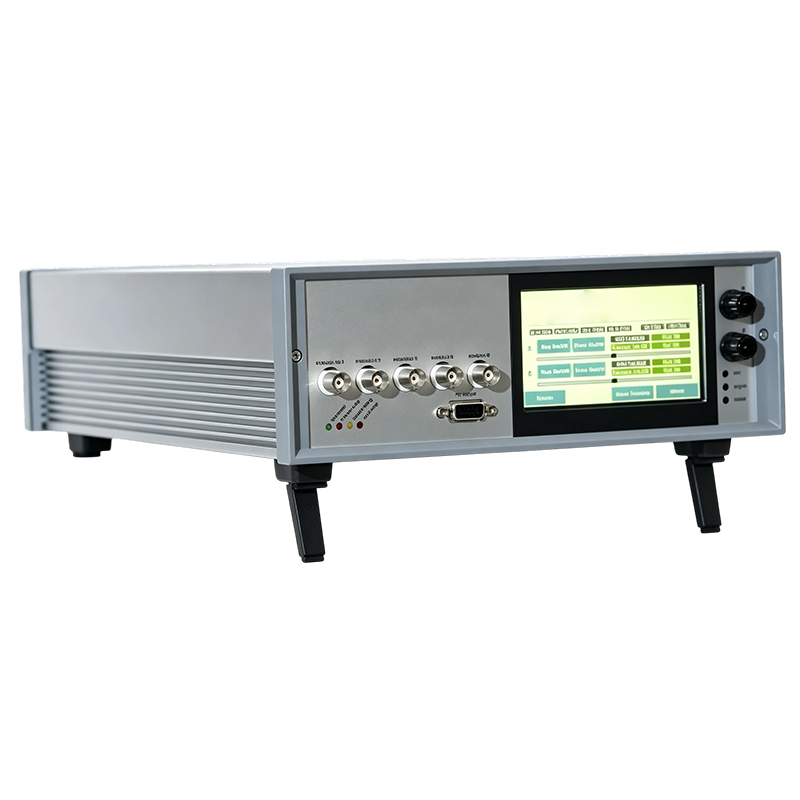

激光稳频锁腔器LaseLock是一款通用的用于可调谐激光器频率锁定或基于压电陶瓷锁定激光谐振腔的设备。 采用频率调制和相位同步检测技术，拥有Side-of-fringe和Top-of-fringe两种锁频模式，设备包括调制发生器，锁相放大器，相位同步检波器，双PID调节器等电路模块，能够有效长期锁定可调谐激光器的频率或激光谐振腔的腔长。
产品特点高精度锁频；快速反馈；低相位噪；宽兼容性；模块化设计
产品货号A80170048
应用领域原子物理 | 量子光学 | 精密测量 | 引力波探测 | 光钟系统
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
输入信号阻抗 输入电压范围
1MΩ ±1.0V(fast inputs) ±10.0V(slow inputs)
LaseLock激光稳频锁腔器集成以下模块:
输入信号处理
锁相放大器
双通道PID调节器
扫描调节器
搜索逻辑电路
输出放大器
Monitor输出
可选驱动：
HV-Amp—压电陶瓷高压驱动
HC-Amp—振镜高电流驱动
DLD—TEC/电流驱动
适配探测器：
饱和吸收谱稳频探测头
HC稳频探测头
PDH稳频探测头
输入信号 | 阻抗 | 1MΩ |
电压范围 | +/-1.0V(fast inputs) +/-10.0V(slow inputs) | |
带宽 | 300kHz | |
采样率 | 2.5MSps(fast inputs) 200kSps(slow inputs) | |
分辨率 | 14bit（fast）/16bit(slow) | |
输出 | 电压范围 | +/-10.0V at 1kΩ负载 |
阻抗 | 50Ω | |
采样率 | 2.5MSps | |
分辨率 | 14bit | |
锁相放大器 | 调制频率 | 0.1Hz—1MHz |
相位调节 | 0—360° | |
截止频率 | 25Hz—850kHz | |
双路PID调节器 | 组合 | 独立/并联/串联 |
全部延迟 | 约2μs | |
扫描发生器 | 输出频率 | 100mHz-20KHz（三角形或锯齿形形状，TTL触发输出） |
供电 | 电压范围 | 100...240VAC 50...60Hz |
功耗 | 典型值＜10W(20W with HV选项）最大100W@full load | |
外形 | 尺寸信息HXWXD | 88mmX260mmX373mm |
控制 | 电阻式触摸屏 | 4.3‘’（11cm),LEDbacklight |
接口 | USB(RS232，Ethernet on request） |
应用两个不同锁频方式：
Ø 侧边锁频
Ø 顶端锁频（锁定到到最大或最小）
LaseLock激光稳频锁腔器框图：
