首页 光学分析设备 光谱分析仪 中红外光谱仪 LASNIX L-FTS 紧凑型片层红外光谱仪 0.4-300um 0.4-300um LASNIX L-FTS 紧凑型片层红外光谱仪

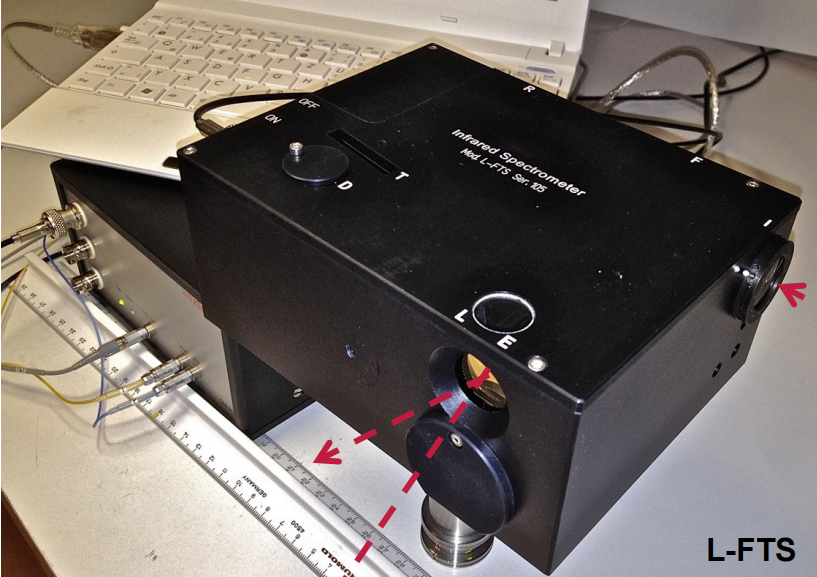

    • 0.4-300um LASNIX L-FTS 紧凑型片层红外光谱仪

    光谱仪L-FTS是连续光谱监测准直光束的理想选择，同时从可见光到远红外线，无需调整其无色散的内部分束光学检测系统，具有Min. 的光学工作台占地面积。

    产品特点

    产品型号LASNIX-L-FTS

    应用领域

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Sherry

    电话：16628709332

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 波长范围 通光孔径

    0.4-300um 17 mm dia

  • 尺寸图
    • 详细参数

    光谱仪L-FTS 参数

    值

    波长范围

    0.4 – 300 µm

    超紧凑型

    15x12x7 cm3

    光谱分辨率 (nom. 标称）

    6.3 cm-1

    光谱分辨率可选(with option R.)

    3.4 cm-1

    通光孔径

    17 mm dia.

    强度上限

    2 W/cm2

    内置无窗 ‡ 热检测器 参数:

    值

    功率上限

    10 mW

    噪声等效功率NEP  (1Hz)

    30 nW

    平坦响应(flat response)

    1 – 70 µm‡

    降低响应(reduced response.)

    0.4 – 1 µm

    降低响应

    70 – 300 µm‡

    ‡A 可免费使用保护性KBr窗，但其阻挡波长>36µm.



    设计原理

    金涂层层状反射镜(红色)通过第二组金涂层反射镜(黑色)，导致不同的相位延迟:波前分割干涉仪

    +无干涉仪臂，**对齐，无漂移

    +不涉及电介质，因此宽带VIS-IR-THz操作




    特性曲线

    测量示例

    HeNe和CO2激光束叠加的光谱窗格截图





    干涉图





    应用实例

    热红外从约400°C线直接(黑色):普朗克曲线与空气吸收下降从水和二氧化碳

    同样通过塑料箔(红色):额外的指纹吸收浸入，和F.P.厚度条纹




    应用实例II

    Er光纤激光器@ 1.55 μ m

    泵浦非线性光纤调谐超连续谱





    可选配置表
