首页 光学分析设备 光谱分析仪 近红外光谱仪 MS9740B 安立高精度光谱分析仪 600-1750nm 600-1750nm 安立高精度光谱分析仪

    • 600-1750nm 安立高精度光谱分析仪

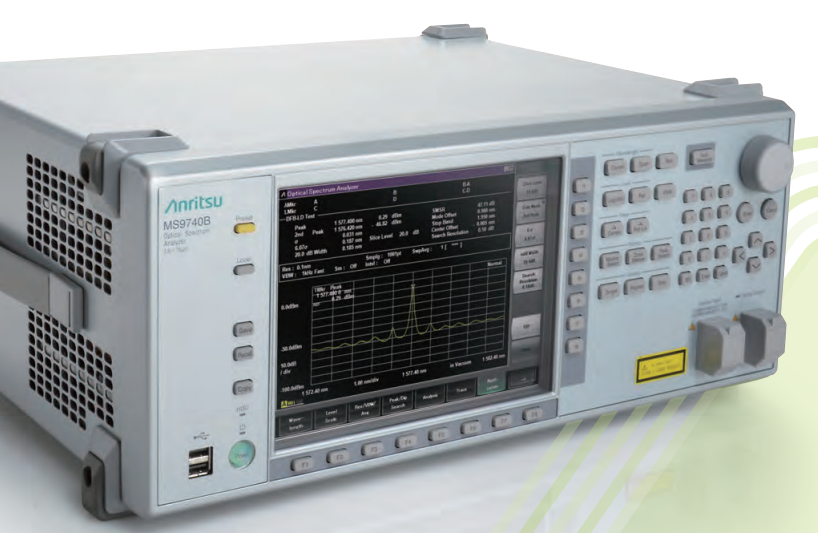

    台式光谱分析仪 MS9740B 具有动态范围宽、分辨率高，且波长范围在 600 nm 到 1750 nm 之间扫描速度快的特点。它支持多模光纤输入，是制造和评估 850 nm 波段 VCSEL 模块的理想选择。

    产品特点波段范围覆盖600-1750nm、 高分辨率、 高波长精度、 适用于单模和多模光纤、 优秀的性价比

    产品型号MS9740B

    应用领域光收发模块的发射光谱测试WDM信号测试EDFA性能分析测试调制光和脉冲光测试

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Sherry

    电话：16628709332

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 波长测量范围 波长分辨率

    600 nm - 1750 nm 0.03-1nm内可选

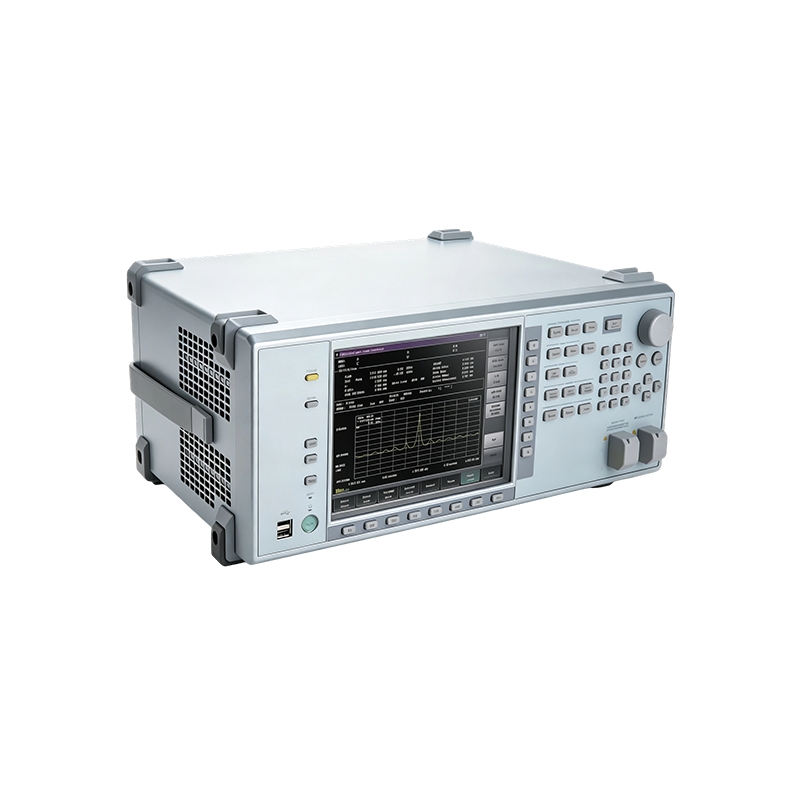

  • 尺寸图
    • 详细参数

    参数

    规格指标


    MS9740B

    MS9740B-009

    适用光纤

    SM 光纤(ITU-T G.652)，50μm/125μm GI 光纤

    SM 光纤(ITU-T G.652)，50μm/125μm GI 光纤，62.5μm/125μm GI 光纤

    光连接器

    用户可更换：FC、SC、ST、DIN

    波长测量范围

    600 nm 到 1750 nm

    波长精度*1

    ±20 pm（1520 nm 到 1620 nm，分辨率：0.03 nm 到 0.2 nm）*2
    ±100 pm （1520 nm 到 1620 nm，分辨率：0.5 nm，1.0 nm）*2
    ±300 pm （600 nm 到 1520 nm）*3
    ±200 pm （1520 nm 到 1570 nm）*3
    ±300 pm （1570 nm 到 1750 nm）*3

    ±50 pm（1530 nm 到 1570 nm，分辨率：0.07 nm 到 0.2 nm）*2
    ±100 pm （1530 nm 到 1570 nm，分辨率：0.5 nm 到 1.0 nm）*2
    ±300 pm (1570 nm 到 1750 nm）*4

    设定分辨率

    0.03、0.05、0.07、0.1、0.2、0.5、1.0 nm（0.03 nm，0.05 nm 只在 1550 nm 波段和室温条件下）

    0.07、0.1、0.2、0.5、1.0 nm

    最大输入功率

    +23 dBm（光衰减器：开启）

    动态范围*1

    高动态范围：70 dB（峰值波长±1 nm），60 dB（峰值波长±0.4 nm），42 dB（峰值波长±0.2 nm）

    正常动态范围：62 dB（峰值波长±1 nm），58 dB（峰值波长±0.4 nm），42 dB（峰值波长±0.2 nm）

    【波长：1550 nm，分辨率：0.05 nm，光衰减器：关闭，20° 到 30°C】

    高动态范围：70 dB（峰值波长±1 nm，20° 到 30°C），60 dB（峰值波长±0.5 nm，20° 到 30°C）
    65 dB（峰值波长±1 nm，5° 到 45°C），55 dB（峰值波长±0.5 nm，5° 到 45°C）

    正常动态范围：62 dB（峰值波长±1 nm，20° 到 30°C），58 dB（峰值波长±0.5 nm，20° 到 30°C）
    57 dB（峰值波长±1 nm，5° 到 45°C），53 dB（峰值波长±0.5 nm，5° 到 45°C）

    【波长：1550 nm，分辨率：0.07 nm，使用 SM 光纤，光衰减器：关闭】

    扫描*1

    扫描时间：≤0.2 秒（跨度：5 nm，分辨率：0.1 nm），≤0.3 秒（跨度：500 nm）
    【视频带宽：10 kHz，正常动态范围，中心 1550 nm（跨度：5 nm），1200 nm（跨度：500 nm）扫描开始到停止，无光输入，采样点：≤501】

    扫描时间：0.35 秒/30 nm（典型值）
    【视频带宽：1 kHz-快速动态范围，中心 1550 nm（分辨率：0.1 nm）扫描开始到停止，光输入-10 dBm，采样点：1001】

    扫描时间：1.65 秒/30 nm（典型值）
    【视频带宽：200 Hz-快速动态范围，中心 1550 nm（分辨率：0.1 nm）扫描开始到停止，光输入-10 dBm，采样点：1001】

    尺寸和重量

    426（宽）x177（高）x350（深）mm（不含突起部分），≤15 千克（无选项）

    *1：测量前将仪器预热至少 2 小时，在跨度≥100 nm，视频带宽≥10 kHz 的条件下重复扫描。自动光学校准(WI Cal)后进行波形校准，除非另有说明，否则仪器应保持在相同温度条件下。使用 SM 光纤(ITU-T G.652)或 GI 光纤(50μm/125μm)，回波损耗>40 dB，或使用 GI 光纤(62.5μm/125μm)，回波损耗>38 dB
    *2：内置 MS9740B-002，执行 Wl cal (ref)波长校准后，在稳定的室温条件下
    *3：使用 SM 光纤通过外部光源（如单纵模激光器(DFB-LD)）执行 Wl cal (Ext)波长校准后
    *4：使用 SM 光纤或 GI 光纤（50μm/125μm 或 62.5μm/125μm）通过外部光源（如 DFB-LD）执行 Wl cal（Ext）波长校准后






    可选配置表

    无

    产品资料
    600-1750nm 安立高精度光谱分析仪.pdf
