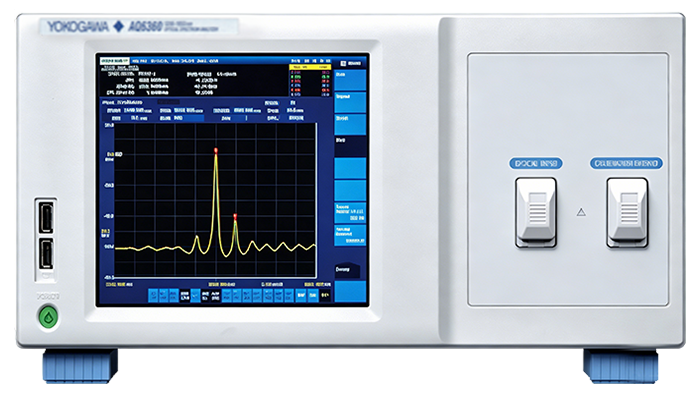

AQ6360是一款基于衍射光栅技术的经济高效光谱分析仪。AQ6360满足电信设备（如激光器、光收发器和光放大器）工业制造的典型测量需求。
产品特点
产品型号AQ6360
应用领域光无源器件(滤波器/FBG/特殊光纤)支持应用光子设备的开发工业：激光微加工激光打标机测量传感：激光雷达干涉仪电信：塑料光纤(POF)通信shi界优秀的光学性能
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 波长精度 波长分辨率 动态范围
1200~1650nm ±0.02nm 0.1~2nm 55dB
适用光纤 | SM(9.5/125um)，Gl(50/125um ,62.5/125um) |
波长范围"1 | 1200~ 1650nm |
跨度"1 | 0.1~ 450nm(整个波长范围)，0nm |
波长精度"1,2,4 | ±0.02nm (1520~1580nm)，±0.04nm (1580~1620nm)，±0.10nm(1200~ 1650nm) |
波长线性度1,2,4 | ±0.02nm (1520~1580nm，1580~ 1620nm) |
波长重复性1,2 | ±0.01nm(1分钟) |
波长分辨率设置1,2 | 0.1、0.2、0.5、1和2nm |
波长分辨率宽带精度"1,2 | ±5% |
Min. 采样分辨率”1 | 0.001nm |
采样点数 | 101 ~50001、AUTO |
功率灵敏度设置 | NORM_HOLD、NORM_AUTO、NORMAL、MID ,HIGH1和HIGH2 |
功率灵敏度 2,3 | -80dBm(1300~1620nm，灵敏度:HIGH2,分辨率:0.1nm) |
Max. 输入功率 2 | +20dBm(每组波长分辨率的输入功率) |
Max. 安全输入功率 2 | +25dBm(总输入功率) |
功率精度 2 ,3 | ±0.5dB(1310/1550nm，-20dBm，灵敏度:MD，HIGH1-2) |
功率线性度 2 | ±0.1dB(输入电平:-50~ +10dBm,灵敏度:MID，HIGH1-2) |
功率平坦度 2 | ±0.2dB(1520~ 1580nm，1580~1620nm) |
偏振相关性 2 | ±0.1dB(1550nm) |
动态范围 1,2 | 55dB(峰值±0.4nm)，40dB(峰值±0.2nm)(分辨率:0.1nm) |
光回波损耗 5 | 35dB(典型，使用APC连接器时) |
光输入连接器 | FC或SC |
内置校准光源(选件) | 波长参考源(用于波长校准) |
扫描时间 1,6 | NORM_AUTO: 0.2s，NORMAL:0.5s, |
预热时间 | 至少1小时（预热后，需要波长校准。) |
电气接口 | GP-IB、以太网、USB、SVGA输出 |
远程控制 7 | GP-IB、以太网(TCP/IP) 、AQ6317系列兼容命令(IEEE488.1)和IEEE488.2 |
数据存储 | 内部存储:512M字节，外部存储:USB存储 (内存/HDD)，文件类型:CSV(文本)， 二进制，BMP，TIFF |
显示器 8 | 8.4英寸彩色LCD (触摸屏，分辨率:800 ×600像素) |
尺寸 | 约426mm(W) ×177mm(H) ×459mm(D)(不包括保护套和把手) |
重量 | 约15.5kg |
电源要求 | 100 ~ 240V AC，50/60Hz，约100VA |
环境条件 | 性能保证温度：+18 ~ +28℃， 工作温度：+5 ~ +35℃，存储温度：-10 ~ +50℃， 湿度：20 ~ 80%RH（无冷凝） |
安全标准 | EN61010-1 |
安全标准 激光 9 | EN 60825-1:2014, IEC 60825-1:2007, GB 7247.1-2012 Class 1 |
辐射标准 | EN61326-1 Class A，EN55011 Class A Group 1， EN61000-3-2，EN61000-3-3，RCM EN55011 Class A Group 1，韩国电磁兼容标准 |
抗扰性标准 | EN61326-1 Table 2 |
环境标准 | EN50581 |
推荐校准时间 | 1年 |
本文档中出现的“典型”是指“典型值”，仅供参考之用，不是规格值。
*1: 横轴刻度：波长显示模式
*2: 使用9.5/125μm单模光纤（带PC型连接器），预热1小时后，采样分辨率≤0.05nm
*3: 使用9.5/125μm单模光纤（IEC60793-2定义的B1.1型，PC抛光，模场直
径：9.5μm，NA：0.104~0.107）。
*4: 用内置参考光源或单纵模激光（波长1520~1560nm、峰值电平≥-20dBm、
jue对波长精度±0.003nm）执行波长校准后。
*5: 使用横河单模光纤（带标准APC连接器）。使用PC连接器时的典型值为15dB。
*6: 跨度：≤100nm，采样点数：1001，平均数：1。
*7: 由于规格或功能的改变，AQ6317系列的某些命令可能不兼容。
*8: 液晶显示屏上可能有一些像素永远不亮或始终点亮（包括RGB像素总数的0.002％或
更少）。这些像素不是缺陷。
*9: 当安装有内置校准光源时。
型号及后缀代码
型号 | 后缀 | 代码说明 |
AQ6360 | AQ6360光谱分析仪 | |
规格代码 | -10 | 标准机型 |
光输入连接器 | -FC | AQ9447(FC)连接器适配器 |
-SC | AQ9447(SC)连接器适配器 | |
显示器 | -D1 | 内置显示器 |
电源线 | -D | uLCSA标准及PSE兼容，125V |
-F | VDE/韩国标准，250V | |
-H | 中国标准，250v | |
-Q | ||
-R | 澳大利亚标准，250V | |
-N | 巴西标准，250V | |
-T | 台湾标准,125V | |
-B | 印度标准,250V | |
-U | ECPlug lype B,250V | |
选件 内置光源 | /LFC | 波长参考源(FC连接器) |
/LSC | 波长参考源(SC连接器） |
*1: 使用单模光纤(ITU-T G.652)、开机预热（预热时，进行扫描宽度100nm以上、VBW=10kHz以上的重复扫描）2小时后，自动光轴定位后，恒定的室温
*2: 内置波长校正用光源选件、实施波长校正Wl cal (ref)后、恒定的室温
测量前至少预热仪表2小时，进行扫描宽度≥100nm, VBW=10kHz的重复扫描
*3: 自动光轴定位后完成波长校准（Wl Cal）,使仪表在恒定温度下，除非另有说明。使用回波损耗大于40dB的单模光纤(ITU-T G.652)或多模光纤(50 μm/125 μm)或者回波损耗大于38dB的多模光纤(62.5 μm/125 μm)。
*4: 内置波长校正用光源选件，波长校准Wl Cal (Ref)后，单模光纤
LD芯片和TOSA
AQ6360通过用于晶圆、LD芯片、TO CAN和TOSA测量的自由空间激光束的多模光纤，提高测量效率。这是由于OSA的自由空间输入结构，该结构支持多模光纤，而不会出现多模和单模光纤不匹配时发生的高插入损耗。
可以快速准确地测量激光边模抑制比（SMSR）。
NA转换适配器
数值孔径（NA）转换适配器使得多模光纤测量更精确更稳定。其是专门为横河OSA设计的独te适配器。
DFB-LD光谱(GI 50/125 μm)
光收发器
结合误码率测试（BERT）设备，AQ6360可以测量收发器和LD模块的中心波长和光谱宽度。
为测试光收发器的BER曲线，将ASE源的宽带光加入信号中。AQ6360具有高灵敏度，因而能够比低性能非光栅设计更精确地测量OSNR条件。
光放大器
AQ6360可以通过“EDFA-NF”的分析功能非常简单的计算出析掺铒光纤放大器的噪声系数。放大器测试的典型测量设置包括一组波分复用激光器、一个用于调谐激光器功率电平的衰减器、一个光谱分析仪。OSA需要两个高分辨率频谱。一条曲线在扩增前获取，一条曲线在扩增后获取。从获得的光谱中，EDFA-NF分析功能自动检测激光峰值，提取所需的测量值，执行计算并显示DUT中GAIN和NF值表格。
光放大器测试的典型实验设置
光放大器分析的自动化程序提供一个包含相关参数的表格
