Microphotons的声光调制器由于其调制消光比高、承受功率高等优点，广泛应用于光纤传感领域。本产品专门针对于光纤传感的应用需求开发，具有体积小、功耗低（＜1W）、上升时间快（12ns）、调制脉冲形状好（过冲小）、脉冲重复性好（重复周期抖动小）等优点,而且可以将调制器和驱动器一体化封装 ， 便于系统集成 ， 可广泛应用于 φ -OTDR、BOTDR、OFDR等各种需要脉冲调制的光纤传感系统中。
产品特点体积小 、 功耗低（＜500mW） 、 上升时间快（12ns） 、 调制脉冲形状好（过冲小） 、 脉冲重复性好（重复周期抖动小）
产品型号AOM150-633-1X
应用领域光纤传感激光雷达BOTDA
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
工作波长 工作频率 光纤类型
620-650 nm 80MHz PM630
技术参数:
参数 | 单位 | Min. | Max. | 常规 | 备注 |
材料 | TeO2 | ||||
波长 | nm | 620 | 650 | 633 | |
平均光功率 | W | 0.5 | |||
峰值（脉冲）光功率 | kW | 0.5 | |||
超声波声速 | m/s | 4200 | |||
插入损耗 | dB | 3 | |||
消光比 | dB | 50 | |||
偏振消光比 | dB | 16 | |||
回波损耗 | dB | 40 | |||
上升沿时间 | ns | 60 | |||
频率 | MHz | 80 | |||
移频 | MHz | 80 | 默认+移频 | ||
射频功率 | W | 1 | |||
电压驻波比 | 1.3:1 | ||||
输入阻抗 | Ω | 50 | |||
器件接口 | SMA | ||||
光纤类型 | PM630 | ||||
光纤长度 | m | 1 | |||
光纤接口 | FC/APC | ||||
工作温度 | ℃ | -10~60 | |||
储存温度 | ℃ | -30~70 |
驱动器:
参数 | 单位 | 型号 | ||
D80-02-M-1D | D100-02-M-1D | D200-02-M-1D | ||
工作频率 | MHz | 80 | 100 | 200 |
驱动功率 | W | ≤2.5 | ≤3 | ≤3 |
电脉冲上升时间 | ns | ≤20 | ≤15 | ≤7.5 |
电源开关比 | dB | ≥55 | ||
电源电压（DC） | V | 24 | ||
谐波抑制 | dBc | ≥25 | ||
调制方式 | - | TTL | ||
输出阻抗 | Ω | 50 | ||

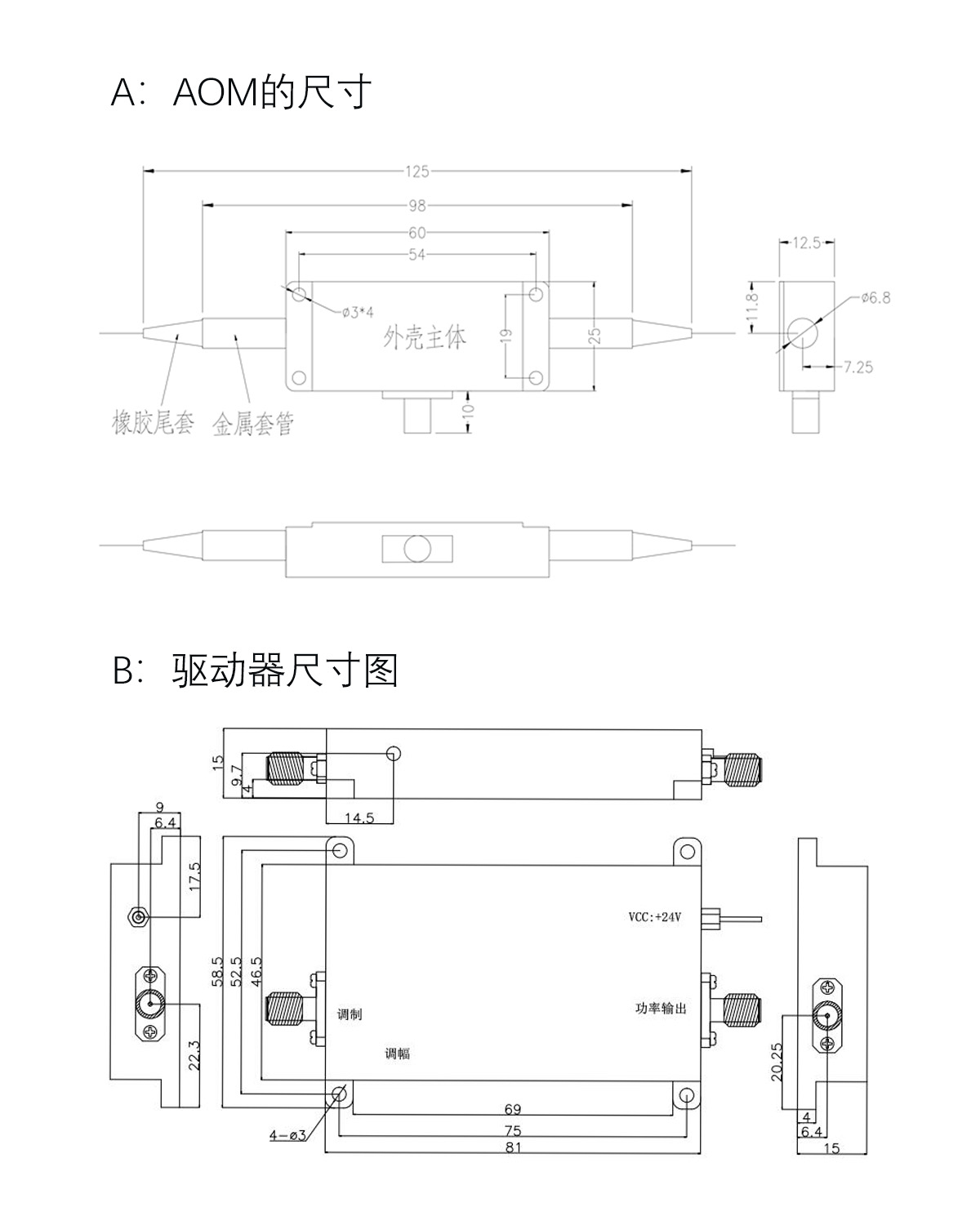

外形结构 | - | 图B | ||

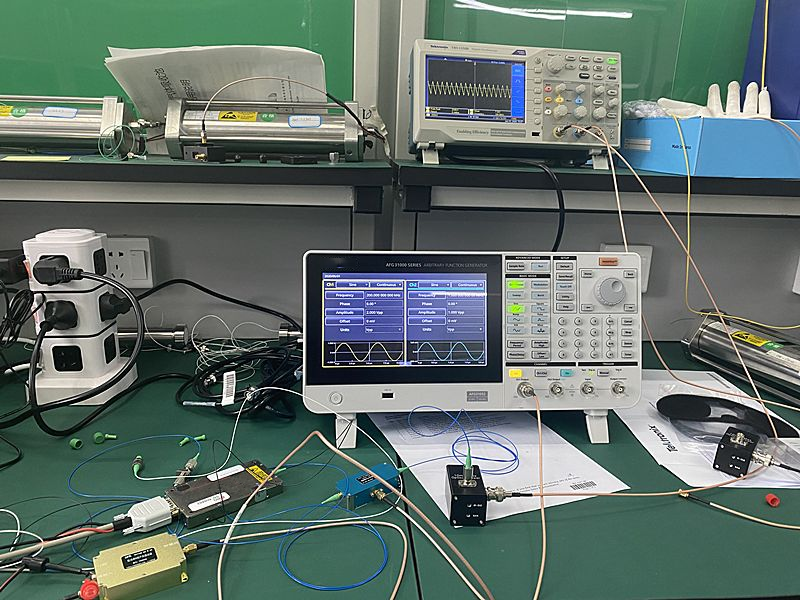

测试系统图：
（633nm的窄线宽激光器，633nm PM 声光调制器 ，EOT 2.5G光电探测器）
调制曲线：

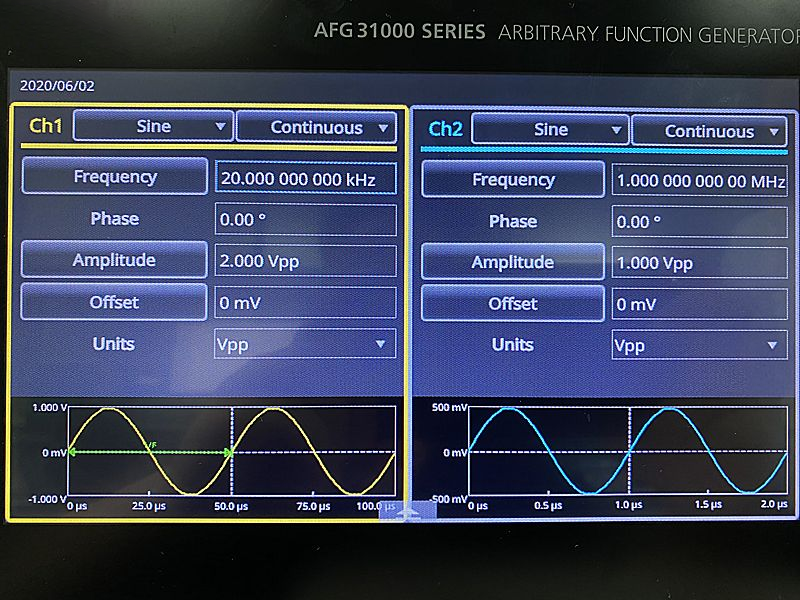

1、信号发生器施加在AOM上的调制信号：
2、示波器显示探测器输出的电压信号：
调制测试:
无
