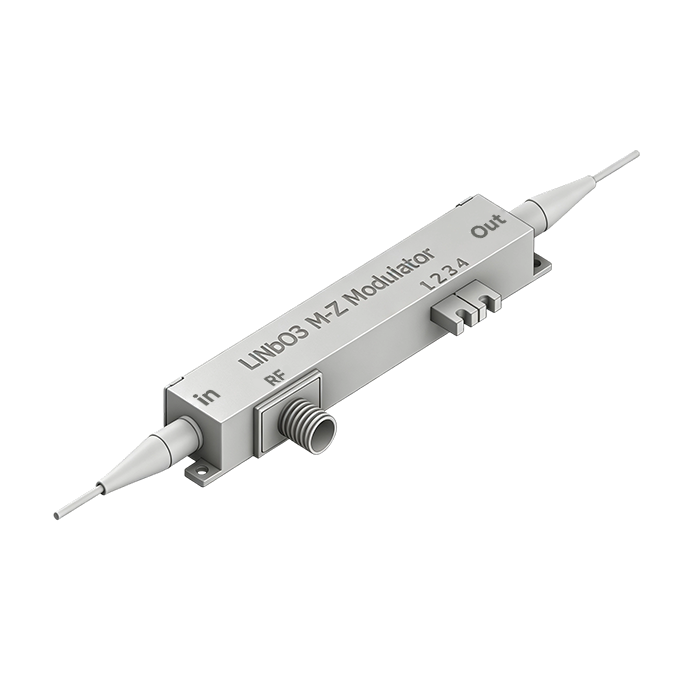

    • LIM-1550-C-PA 1550nm光纤20G强度调制器

    我们的光纤强度调制器采用退火质子交换 （APE）工艺制造，采用零啁啾设计和保偏（PM）光纤输出。

    产品特点低插入损耗 、 低驱动电压 、 低背光反射 、 包装尺寸小、重量轻   良好的长期稳定性

    产品型号LIM-1550-C-PA

    应用领域RF-Over-Fiber（RFOF）和微波光子学 高速电信  WDM传输

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Moli

    电话：13061644116

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 工作波长 输入功率

    1525nm- 1605 nm ≤100mW

  • 尺寸图
    • 详细参数

    强度调制器规格

    Item   #

    LIM-1550-A-PA

    LIM-1550-B-PA

    LIM-1550-C-PA

    LIM-1550-D-PA

    工作波长

    1525nm- 1605 nm

    1525nm - 1605 nm

    1525nm-1605nm

    1525nm-1605nm

    光学插入损耗

    ≤5.0dB (4.0 dB Typ.)

    ≤5.0dB (4.0dB Typ.)

    ≤5.0 dB ( 4.0dB Typ.)

    ≤5.0   dB (4.0 dB Typ.)

    光回波损耗

    ≥40dB

    ≥40 dB

    ≥40 dB

    ≥55dB

    消光比(@ DC)

    ≥20dB

    ≥20 dB

    ≥20 dB

    ≥20 dB

    输入功率

    ≤100mW

    ≤100 mW

    ≤100 mW

    ≤100 mW

    E/O带宽（-3 分贝）

    ≥2.5GHz(3 GHz Typ.)

    ≥10 GHz ( 14 GHz

    Typ.)

    ≥20 GHz (21 GHz

    Typ.)

    ≥40GHz (42GHz Typ.)

    操作频率范围

    10MHZ to 2.5GHz(Min)

    10MHZ to 10 GHz(Min)

    10MHZ to 20GHz(Min)

    10MHZ to 40GHz(Min)

    射频 Vπ (@ 1 GHz)

    ≤5V(3.5V Typ.)

    ≤6.5V (5.6 V Typ.)

    ≤6.5 V (5.2 V Typ.)

    ≤5V (3.5V Typ.)

    射频Vπ (@ 20 GHz)

    -

    -

    -

    -

    直流偏置 Vπ （@）1 kHz）

    ≤10.0 V (6.5 V Typ.)

    ≤10.0 V (6.5 V Typ.)

    ≤3.0 V (2.7 V Typ.)b

    ≤10.0 V (6.5 V Typ.)

    S11

    10MHZ to 2.5 GHz

    10MHZ to 10 GHz

    10MHZ to 20 GHz

    10MHZ to 40 GHz

    射频输入功率


    反向偏置电压

    -5.5   V to -3.0 V

    响应

    0.1 mA/mW to 0.5 mA/mW

    输出光功率监控范围

    -5   dBm to 10 dBm

    射频连接

    Male   SMP (GPO®† Compatible), Full Detent

    光纤类型

    Input:   PANDA Polarization Maintaining Output: SMF-28®‡ Single Mode

    光纤长度

    1.5 m Typ.

    环境

    工作外壳温度

    0 °C - 70 °C

    存储温度

    -40 °C - 85 °C

    这些调制器设计用于指出波长。在其他波长上使用调制器可能会导致光损耗增加，这不在保修范围内。在某些情况下，这种损失可能是暂时的;例如，通常由将调制器加热到 80 °C 一小时来逆转由较短波长引起的损耗增加。

    LIM-1550-B-PA 包括一个偏置电路，可将直流偏置耦合到 RF 驱动电极上。根据应用的不同，RF 输入端可能需要一个外部 DC 模块。


    什么是普克尔效应？

    我们的相位和振幅调制器都基于普克尔效应：电光效应，其中沿一个或多个轴的折射率与外部施加的电场成正比。因此，通过在电光晶体的电极上施加电压，我们可以在光穿过晶体时改变光的相位。通过将晶体放置在交叉偏振器之间，这种相位调制可以转换为幅度调制。




    LiNbO3   调制器的Max. 额定值

    光输入功率

    100mw

    输入 射频 功率

    27dB

    工作温度范围

    0℃-70℃

    存储温度范围

    -40℃-85℃


    S21 测试图


    尺寸图



    2.5Ghz LiNbO3 MZ 调制器



    10Ghz LiNbO3 MZ 调制器



    20Ghz LiNbO3 MZ 调制器



    40Ghz LiNbO3 MZ 调制器


    订购信息

    LIM-□□□□-☆-XX

    □□□□：波长

    1310：1310nm

    1550：1550纳米

    ☆ ：调制带宽

    A: ＞2.5GHZ

    B: ＞10GHZ

    C: ＞20GHZ

    D: ＞40GHZ

    XX：光纤和连接器类型

    SA=SMF-28E+ FC/APC

    SP=SMF-28E+ FC/PC

    PP=PM Fiber+ FC/PC

    PA=PM Fiber+ FC/APC

    可选配置表

    无

    产品资料
    LIM-1550-C-PA 1550nm光纤20G强度调制器.pdf
