这款高精度的光谱仪，用于检查连续激光器光谱特性的精细结构。光谱仪基于一个共焦法布里-珀罗（F-P）腔，该腔包含两个高反射率反射镜;通过使用压电换能器改变反射镜间隔，使得腔体可充当非常窄的带通滤光片。在测量出共焦腔的自由光谱范围后，可以校准示波器的时基，以便于定量测量激光线形。按照共焦腔的设计，其反射镜间距d和半径R相同，使得激光束可轻松对准。该系列型号兼容索雷博Piezo驱动器。
产品特点可调节扫描范围：通过压电陶瓷调节腔长，可以在一定范围内扫描不同的波长。这种可调节性使得它可以灵活应用于多种光谱分析场景 、 紧凑设计与稳定性：具有紧凑设计，以便于集成和使用。其物理结构经过优化设计，可以实现良好的机械稳定性和抗温漂干扰能力
产品型号SFPI-500A(DP)
应用领域
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
波长范围 自由光谱程 分辨率
535~820nm 1.5 GHz <7.5 MHz
产品型号 | SFPI-500A(DP) |
波长范围 | 535~820nm |
自由光谱程 | 1.5 GHz |
腔精细度 | >200（典型值250） |
分辨率 | <7.5 MHz |
光学腔长度 | 50mm |

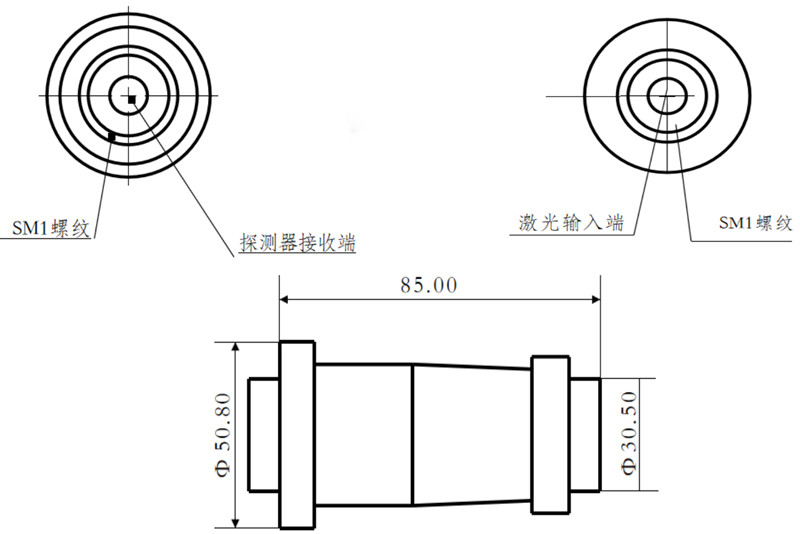

外观尺寸 | Φ50.8 X 85mm |
响应时间
采用 780nm 激光扫频时透射PD信号，注意此时没有进行仔细模式匹配，因此峰间隔1.5GHz左右。
对a峰进行拟合，得出峰位置和宽度分别为0.059、0.147
对b峰进行拟合，得出峰位置和宽度分别为28.97，0.134，综合可得在1063nm的精细度约为205.8，分辨率为 1500/205.8~7.3 Mhz。
