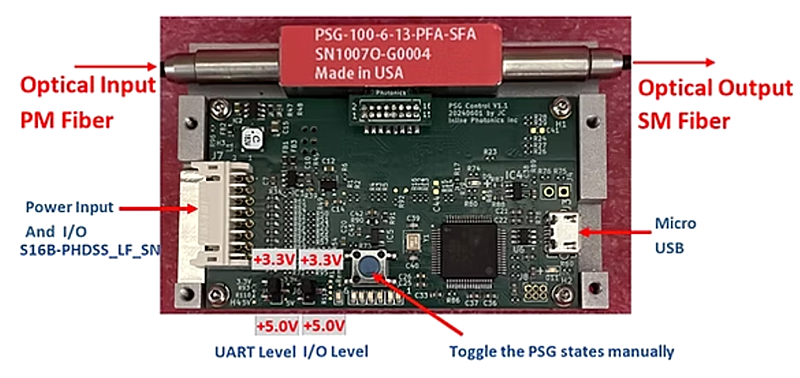

PSG-100 是一款高速偏振态发生器，可将线偏振光转换为庞加莱球上六个非退化偏振态中的任意一个。这些偏振态分别为标称线性 0°、线性 90°、线性 ±45°、右手圆偏振 (RHC) 和左手圆偏振 (LHC)。该模块配备微控制器和电驱动器，可在短短 40 微秒内切换输出偏振态。这可以通过外部 TTL 数字上升沿或下降沿触发，或通过 USB 或 UART 接收远程控制命令来触发。一旦偏振态切换，无需电流即可维持所选偏振态。 CUBE-PM100 旨在取代传统 PER 测量系统中的内联偏振器以及内联偏振器与被测器件之间耗时的熔接。用户只需将被测器件的输入和输出保偏光纤分别通过两个 FC 裸纤适配器连接到 CUBE-PM100 的输出端和 CUBE-ER100 的输入端即可。然后，CUBE-PM100 将自动通过 UART 端口从 CUBE-ER100 读取 PER 测试结果，并通过优化 CUBE-PM100 中的对准角度来获取Max. PER。有了这套设备，您无需再担心 PM 光纤或器件的 PER 测量不确定性。 当使用琼斯矩阵特征分析法测量光学器件的 PMD 和 PDL 时，CUBE-PM100 也可用作线性偏振发生器。
产品特点高速偏振态切换；六种非退化偏振态输出；自锁零静态功耗；0.1°庞加莱球重复精度；板载校准矩阵
产品货号无
应用领域偏振OTDR测量 | 扫频PDL分析 | 量子通信系统 | 穆勒矩阵偏振测试 | 保偏光纤器件校准
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 回波损耗
O-band or C+L Band >55dB
产品规格
参数 | 值 |
波长 | O-band or C+L Band |
插入损耗（不含连接器）（典型值） | 1.0dB @1550nm, 1.2dB @ 1310nm |
波长相关损耗（固定SOP时） | <0.3dB |
状态相关损耗（固定波长时） | <0.1dB |
回波损耗 | >55dB |
SOP重复性 | ±0.1° on Poincare sphere |
旋转角度的波长依赖性 | -0.068 ° /nm |
旋转角度的温度依赖性 | -0.1°/ °C |
SOP状态间角度 | 90 ± 10 deg. On Poincare sphere |
控制位数 | 6, 4 |
SOP切换速度 | < 100us, (20us version is available) |
光功率处理能力 | >300mW |
工作温度 | 0 to 50 °C |
存储温度 | -40 to 80 °C |
电气接口 | 6-bit TTL, USB and UART |
电源 | DC 12V / 1A |
尺寸 | 74.6mm x 49mm x 12mm |
注意：PSG-100 校准波长范围为 1260nm~1350nm（O 波段），1520nm~1600nm（C+L 波段）

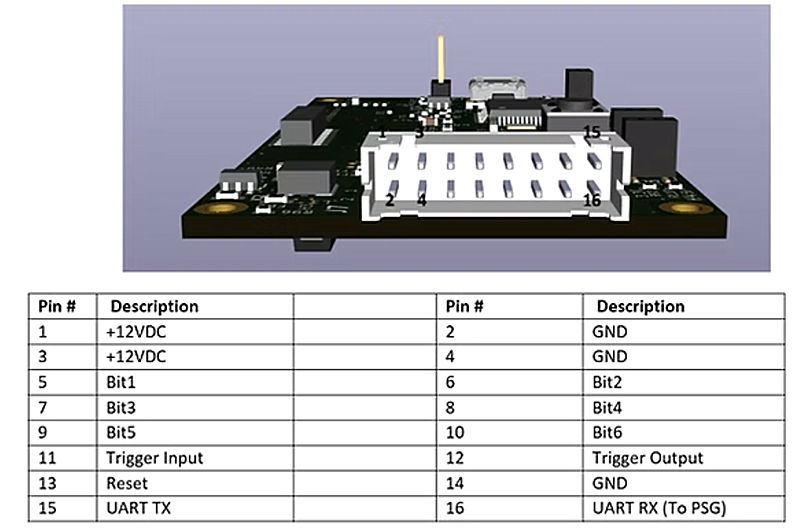

引脚定义
PSG-100-X-XX-XXX-XXX
X: Types of PSG:
6: 6 states
4: 4 states
XX: Wavelength:
13: O-band
15: C+L-band
XXX: Input Connector:
PFP: PM FC/PC
PFA: PM FC/APC
XXX: Output Connector:
SFP: SM FC/PC
SFA: SM FC/APC
