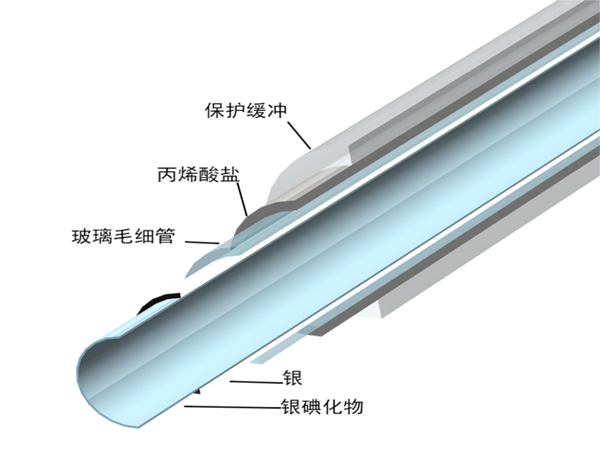

空芯石英玻璃波导（HWG）可灵活传输中红外波段（2-18μm）的低发散红外光束。与任何实芯红外光纤不同，HWG线缆因空芯结构消除了端面菲涅尔反射损耗。这一优势及相比多模红外光纤更小的出射光束发散角，使其成为激光功率传输的优选方案。标准HWG线缆芯径范围为500-1000μm，外层包覆双层聚合物护套，具备广泛应用所需的高柔韧性。
产品特点在2-18μm范围内特定区域具有高透射率，适用于定制应用 、 端面无菲涅尔反射 、 内径范围为500-1000μm 、 双层聚合物涂层赋予高柔韧性
产品型号无
应用领域适用于Er:YAGOPOCO和CO2激光器的激光功率传输 适用于量子级联激光器和光谱系统的灵活电缆 混合气体的光谱分析
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
相关产品
波长范围
3 - 17 μm
规格:
石英玻璃毛细管 | SiO2 |
波长范围 | 3 - 17 μm |
菲涅尔反射损耗 | 0% |
指出波长衰减 | 见下表 |
CO2激光器推荐Max. 功率 | 10W for HWG-500 20W for HWG-750 30W for HWG-1000 |
有效数值孔径（输出NA） | 0.05+/-0.01* *取决于输出NA |
弯曲损耗，ø=400m的360°环 | 丙烯酸酯+氟聚合物 |
工作温度 | -50℃至+90℃ |
Min. 弹性弯曲半径 | 150 x [内径HWG] |
空芯玻璃波导参数:
编码 | 内直径（µm） | 外直径（µm） | 保护套OD（µm） | 光损耗在10.6µm 波长，dB/m | Min. 弯曲半径，mm |
HWG 500 | 500±25 | 650±20 | 1000±30 | 0.7 | 75 |
HWG 750 | 750±30 | 950±25 | 1300±50 | 0.5 | 100 |
HWG 1000 | 1000±30 | 1300±25 | 1600±50 | 0.3 | 150 |
针对 3 种不同光谱范围设计的空心波导的平均透射光谱
空心波导的传输与弯曲直径的关系，360°全回环
