探测器表面镀有黑色吸光涂层，该涂层在185纳米至25微米波长范围内具有近乎恒定的吸收率。本系列探测器的显著优势在于其较高的灵敏度特性——无需外接放大器即可实现μJ级激光脉冲测量，并具备优异的抗干扰能力。 探测器的最大脉冲重复频率取决于内部电容与负载电阻的匹配关系。所有型号均可通过BNC接口直接连接示波器的1MΩ输入端口。选用小阻值负载电阻可获得更高的脉冲重复频率，配合100kΩ负载电阻（随货标配附件）时，重复频率最高可达100Hz。各型号传感器在对应负载电阻下的灵敏度参数详见技术规格表。
产品特点宽光谱响应；高灵敏度（μJ级检测）；抗干扰能力强；无需外接放大器；BNC接口输出
型号MP-PEM-4/8/11/21/34货号无
应用领域脉冲激光能量测量 | 工业激光加工监测 | 科研实验 | 红外光谱分析 | 国防与安全检测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
技术规格：
Type | PEM 4 | PEM 8 | PEM 11 | PEM 21 | PEM 34 |
有效直径 | 4 mm | 8 mm | 11 mm | 21 mm | 34 mm |
工作范围 | 1 μJ .. 10 mJ | 2 μJ .. 30 mJ | 3 μJ .. 70 mJ | 5 μJ .. 200 mJ | 15 μJ .. 500 mJ |
搭配示波器时 | 500..1000 at 1 MΩ | 200..500 at 1 MΩ | 100..400 at 1 MΩ | 50..150 at 1 MΩ | 20.. 70 at 1 MΩ |
灵敏度 | 130..250 at 100 kΩ | 50..200 at 100 kΩ | 50..150 at 100 kΩ | 30..80 at 100 kΩ | 10..40 at 100 kΩ |
单位：伏 / 焦 | 80 Hz at 1 MΩ | 40 Hz at 1 MΩ | 40 Hz at 1 MΩ | 25 Hz at 1 MΩ | 25 Hz at 1 MΩ |
重复率 | 120 Hz at 100 kΩ | 100 Hz at 100 kΩ | 80 Hz at 100 kΩ | 50 Hz at 100 kΩ | 80 Hz at 100 kΩ |
与PEM710 配合时的工作范围 | 0.1 μJ .. 10 mJ | 0.2 μJ .. 30 mJ | 0.3 μJ .. 70 mJ | 0.5 μJ .. 200 mJ | 1.5 μJ .. 500 mJ |
与 PEM 710 配合时的重复率 | 500 Hz | 250 Hz | 250 Hz | 100 Hz | 75 Hz |
最大脉冲宽度 | 2 ms | ||||
光谱响应范围 | 0,19 .. >25 μm | ||||
功率密度 | 8 MW/cm2 | ||||
能量密度 | 80 mJ/cm2 (10 ns - pUIse); 160 mJ/cm2 (20 ns - pUIse) | ||||
平均功率 | 0,15 W/cm2 | ||||
准确度 | 2 % | ||||
外形尺寸（直径・长度） | 30 mm X 22 mm | 30 mm X 22 mm | 30 mm X 22 mm | 40 mm X 22 mm | 56 mm X 22 mm |
接口类型 | BNC cabIe Iength 1.5m, E-connector with EEPROM | ||||

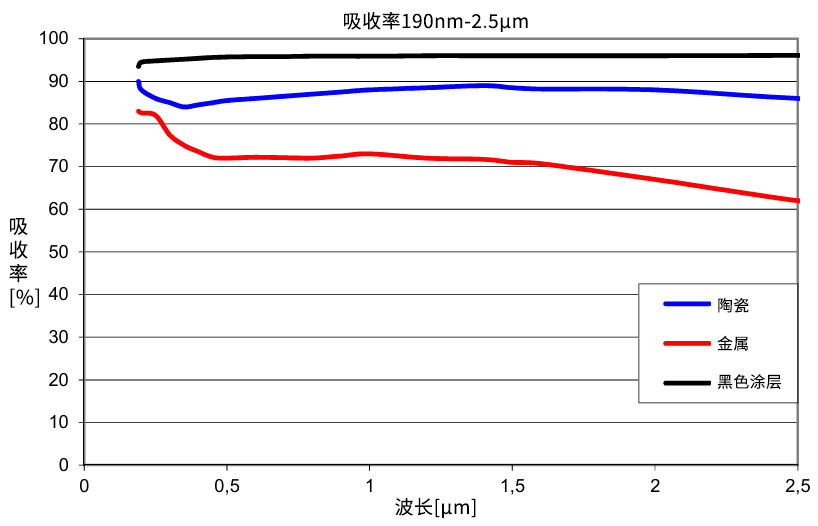

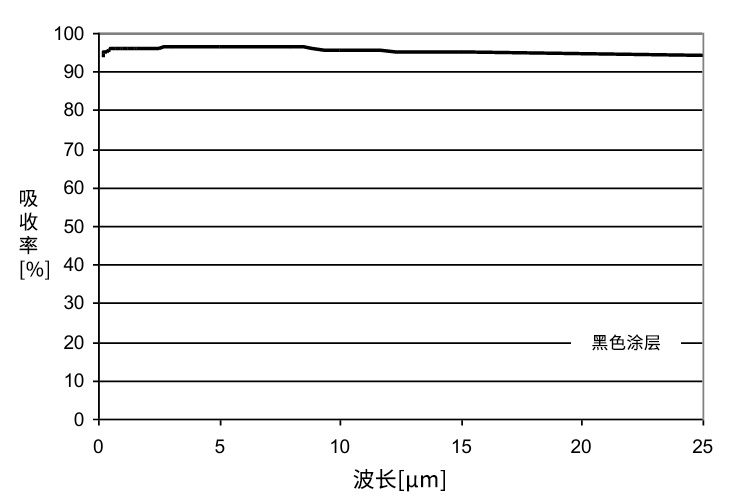

波长：
吸收率：
无
