为衰减太赫兹辐射，我们提供一款可调精密衰减器。
产品特点
产品型号无
应用领域
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
无
参数 | 微波波段 | 太赫兹波段 | 红外-太赫兹波段 |
材料 | 线栅偏振器 | 薄膜偏振器 | |
线径/结构周期，μm | 20/40 | 11/16 | -/0.8 |
内径，mm | 36,60,85,110 | 25,30,38,45,51,77,102 | |
外径，mm | 50,76.2,101.6,127 | 40,50,60,70,76,101,124 | |
操作范围，μm | >600 | >150 | >15 |
平行偏振面透射率 * | >90% | >70% | >80% |
脉冲模式下损伤阈值**，kW/cm2 | >20 | >20 | 由聚丙烯薄膜特性决定 |
* 针对平面偏振入射波； | |||

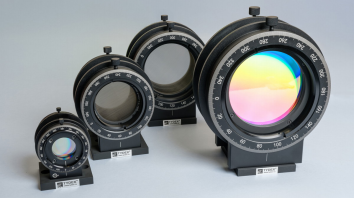

该衰减器是一个由两个相同偏振器组成的装置，偏振器安装在旋转器中，旋转器则固定在同一基板上，可实现360°全圆周旋转。光束首先接触到的偏振器称为输入偏振器（或简称偏振器），第二个则称为检偏器。
这款可调精密衰减器的优势在于，能够平滑调节并精确设定所需衰减量，最大衰减量可达 30-40 dB。其设计可使偏振器平面倾斜至非平行状态，从而抑制回射和干涉现象。
太赫兹可调精密衰减器随附校准曲线，用于确定检偏器相对于输入偏振器处于特定旋转角度时的消光量。
根据工作波长范围，我们生产以下类型的衰减器：
a 型——适用于600μm及以上波长，属于微波衰减器；
b 型——适用于150μm及以上波长，属于太赫兹衰减器；
c 型——适用于15μm及以上波长，属于红外-太赫兹衰减器。
衰减器的典型校准曲线如图1和图2所示。此外，该装置还配套有衰减量计算程序。
a
B
c
图1. 衰减器透射率与检偏器相对于偏振器的旋转角度关系图（使用140 GHz连续波光源测量，其中a为微波型、b为太赫兹型、c为红外-太赫兹型）
a
b
c
图2. 衰减器的典型校准曲线与检偏器旋转角度的关系图。使用脉冲太赫兹光谱仪测量（其中a为微波型、b为太赫兹型、c为红外-太赫兹型）。
无
