输入信号通道

OE1022D 有两个独立的信号输入通道，可以满足多 信号同时检测需求，两个独立的输入通道具有高度同步 性，可分别配置为单端模式或差分电压模式。通过超低噪 声前置放大器，输入噪声低至 5nV/  Hz@997 Hz。输入阻 抗为 10 MΩ , 满量程输入电压灵敏度范围为 1nV  至 1V。

此外，OE1022D  还可在 106 V/A 或 108 V/A 的增益下 进行电流测量。两个陷波器（50/60 Hz  和 100/120 Hz） 用于消除电源频率干扰。可编程增益放大器用于调整系统 的动态储备，因此 OE1022D  可以保持 120 dB  的高动态 储备。高精度 24  位 ADC  的采样率为 312.5kSPS，ADC 前端出色的抗混叠滤波器可有效防止信号混叠。

彩色显示屏

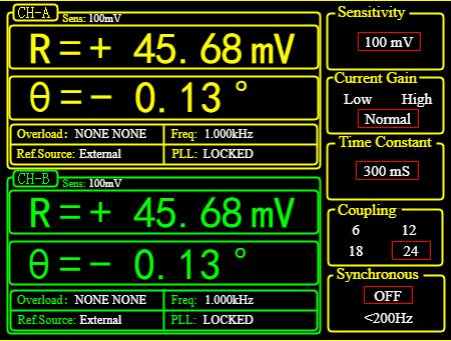

OE1022D 配备了一块 5.6 英寸的 640 x 480 TFT-LCD 彩色显示屏。该仪器所能够检测到的数据，例如：信号的 X 值、Y 值、R 值、θ值，可同时以数值、条形图、XY 坐 标图等来显示。

特征参数

—  2 路独立同步通道

—  2 路信号发生器

—  频率范围：1 mHz - 102 kHz

—  满量程灵敏度：1 nV - 1 V

—  时间常数：10 μs - 3 ks

—  动态储备：>120 dB

—  多谐波同步测量

参考信号通道

OE1022D 数字锁相放大器有 2 个参考信号通道，均 可以选择采用内部参考模式或者外部参考模式 。 当 OE1022D 设置为内部参考信号模式时，仪器内部的高精 度振荡器和数字合成算法将生成用于与输入信号相乘的 正弦波信号，此时内部参考信号几乎不受相位噪声的影 响。通过数字移相技术，参考信号的相位分辨率可达到 1μdeg。在这种模式下，OE1022D  可以在 1 mHz  至 102 kHz 的频率范围内正常工作。当 OE1022D 设置为外部参 考信号模式时，正弦波信号和 TTL 逻辑电平均可作为外 部参考信号，这一信号会被内部数字锁相环锁定。基于 参考信号的频率，OE1022D 可以对信号同频及其谐波进 行检测，最大谐波信号频率可达基频的 32,767  倍，但最 大谐波频率不能超过仪器的测量带宽上限。

数字解调器与输出滤波器

OE1022D  的关键部件是数字解调器。与传统的模拟 锁相放大器相比，OE1022D  的内部数字解调器可有效抑 制直流漂移和偏移引起的测量误差。此外，通过优化数 字解调器内部相干信号的乘法运算，可将计算误差降至 最低，从而使仪器能够准确检测输入的微弱信号。时间 常数可在 10 µs 至 3ks 范围内灵活设置，可选择 6 、12、

18  或 24dB/oct  滚降。该低通数字滤波器是通过采样率 为 312.5 kHz  的高性能数字滤波器实现的。OE1022D   中 使 用的 数 字 解 调 和 低 通 滤 波 器 保证 了 高 动 态 储 备 （>120dB）和精确的相位（绝对相位误差<1deg）。此外， 当输入信号的频率低于 200 Hz  时，同步滤波器能快速 消除信号谐波的影响，确保仪器在快速响应的同时，准 确检测低频信号。

多谐波同步测量

传统的锁相放大器中，同一时间只能测量基频信号

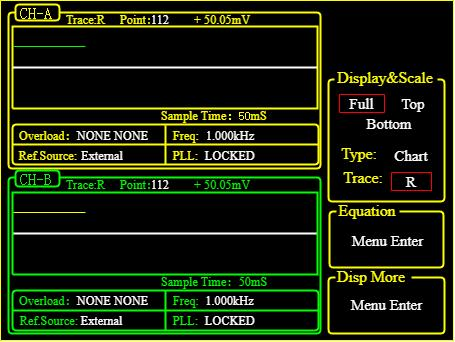

在 X-Y  图中，OE1022D  显示测量结果随时间变化 的趋势，并可使用旋钮控制光标检查数值。

人工操作

OE1022D  可使用前面板上的软键，搭配旋钮实现方 便快捷的参数调整，如调整内部参考信号的频率与相位。

远程操作

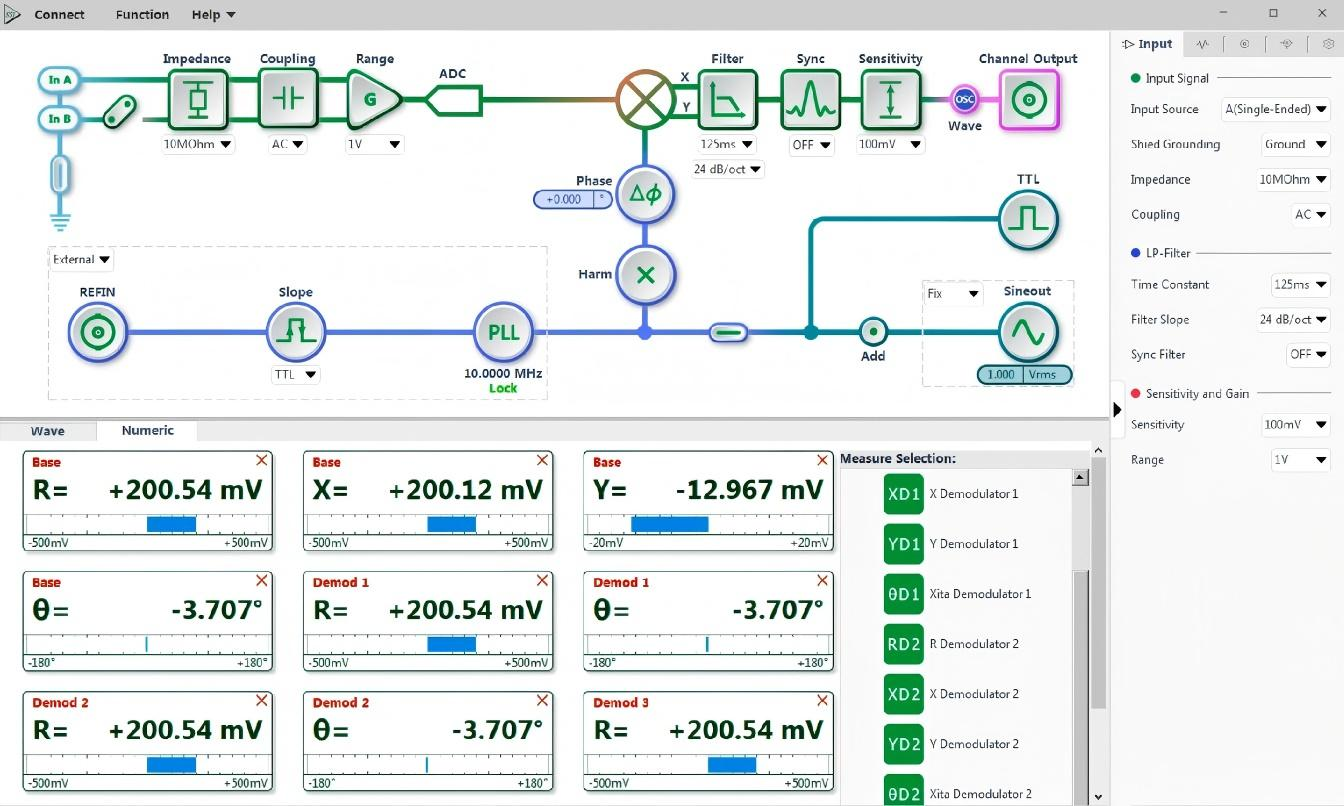

OE1022D 配套图形化上位机软件，拥有快捷图形按 钮及丰富的图形操作功能。此外，本软件具有清晰的数值 显示和波形显示功能，可实时显示测量数据，测量结果可 以采用excel 格式输出保存，供后续的专业软件进行分析， 让测试得心应手。此外，我们还全面支持Python、MATLAB  和 LabVIEW  应用程序接口（API）。

或者某个谐波信号分量。因此对于某些需要同时测量多 个频率分量的幅值及相位的情况，传统锁相放大器是无 法满足测量要求。OE1022D 的数字端将 FPGA 与 ARM  技术相结合，实现更高的处理带宽及更灵活的数字架构， 数字处理精度可达到 48 位，可同时进行 3 种频率的谐波 测量（一个基带信号和它的两个 n 次谐波），使得 1 台 OE1022D  相当于 3  台传统锁相放大器。由于 OE1022D  具有两个独立的输入通道，因此可同时检测 6 种频率的 谐波，最大谐波信号频率可达基频的 32,767  倍，但最大 谐波频率不能超过仪器的最大工作频率 102 kHz。

内部振荡器

OE1022D  的内部振荡器可产生 1 mHz 至 102 kHz 的 低失真（-80 dBc）正弦参考信号，频率分辨率高达 1 mHz。 参考信号的频率和振幅可通过 OE1022D  的前面板或通 信接口进行设置。当 OE1022D  设置为外部参考模式时， 内部参考信号与外部参考信号锁相。

信号发生器

OE1022D 使用两个 16 位高精度数模转换器 (DAC)， 输出两个与相应内部振荡器频率相同的正弦波信号。输 出正弦波的振幅和相位可在 OE1022D 的 REF PHASE  按 键菜单内进行设置，正弦波的最大振幅为 5 Vrms。

自动功能

OE1022D  可以根据输入信号的不同，自动调节为不 同的最佳工作状态，如自动灵敏度调节、自动动态储备 调节、自动移相调节和自动刻度调节。

通信接口

OE1022D  采用 RS-232   和 USB 2.0  作为标准接 口。通过通信接口，可以控制仪器所有功能并实时读取 所有数据。同时，OE1022D  的所有接口都分布在前面板 和后面板上。
