五维光纤准直/耦合镜 在接头和光纤保持不动时，内置的透镜具有五个对准自由度：X和Y方向的线性对准、俯仰和偏转角度对准、同时使用俯仰和偏转调节Z轴。其X和Y方向的行程范围为±0.7 mm，Z方向行程范围为＞2mm，俯仰偏摆调节范围±4°。该款耦合镜具有很好的结构稳定性和较高的耦合效率，如果更换光源波长，使用时还需对耦合镜进行微调，以获得更高的耦合效率。
产品特点五维精密调节能力；低插入损耗与高耦合效率；宽波长与高功率兼容性；紧凑稳定结构；灵活适配多种光纤与光路
型号无
应用领域光纤通信系统 | 激光加工与传感 | 量子光学与科研
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
透过率 接头类型
>95% FC/APC
特征：
X/Y调节行程范围±0.7mm
Z调节行程范围＞2mm
角度调节范围±4°
通用参数
有效焦距 | 封装尺寸 | 波长 | NA | 镀膜区间 | 透过率 | 接头类型 |
4.60mm | L38mm*W28.5mm | 350 - 700 nm | 0.52 | R<0.5%@350 - 700 nm | >95% | FC/APC |
7.50 mm | L38mm*W28.5mm | 350 - 700 nm | 0.3 | R<0.5%@350 - 700 nm | >95% | FC/APC |
10.0 mm | L38mm*W28.5mm | 350 - 700 nm | 0.23 | R<0.5%@350 - 700 nm | >95% | FC/APC |
规格 | MPWX-VIS-B0.8-FC/APC、MPWX-VIS-B0.8-FC/PC | |||
波长 | NA | 镀膜区间 | 透过率 | 接头类型 |
350 - 700 nm | 0.52 | R<0.5%@350 - 700 nm | >95% | FC/PC、FC/APC |
出口光斑典型值 | 束腰距离 | 光束发散角 | 有效焦距 | 封装尺寸 |
0.75 mm±10% | * | 0.76mrad | 4.60mm | L38mm*W28.5mm |
规格 | MPWX-NIR-B0.8-FC/APC、MPWX-NIR-B0.8-FC/PC | |||
波长 | NA | 镀膜区间 | 透过率 | 接头类型 |
600 - 1050 nm | 0.52 | R<0.5%@600 - 1050 nm | >95% | FC/PC、FC/APC |
出口光斑典型值 | 束腰距离 | 光束发散角 | 有效焦距 | 封装尺寸 |
1.0 mm±10% | * | 1.09mrad | 4.60mm | L38mm*W28.5mm |
规格 | MPWX-SWIR-B0.8-FC/APC、MPWX-SWIR-B0.8-FC/PC | |||
波长 | NA | 镀膜区间 | 透过率 | 接头类型 |
1050 - 1650 nm | 0.52 | R<0.5%@1050 - 1650 nm | >95% | FC/PC、FC/APC |
出口光斑典型值 | 束腰距离 | 光束发散角 | 有效焦距 | 封装尺寸 |
0.87 mm±10% | * | 2.26mrad | 4.60mm | L38mm*W28.5mm |

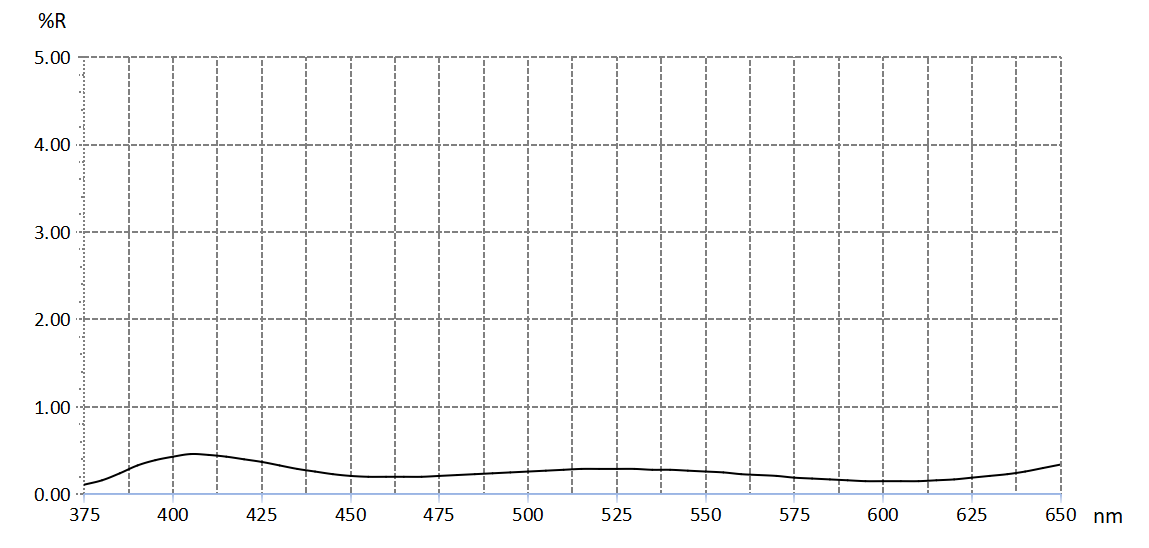

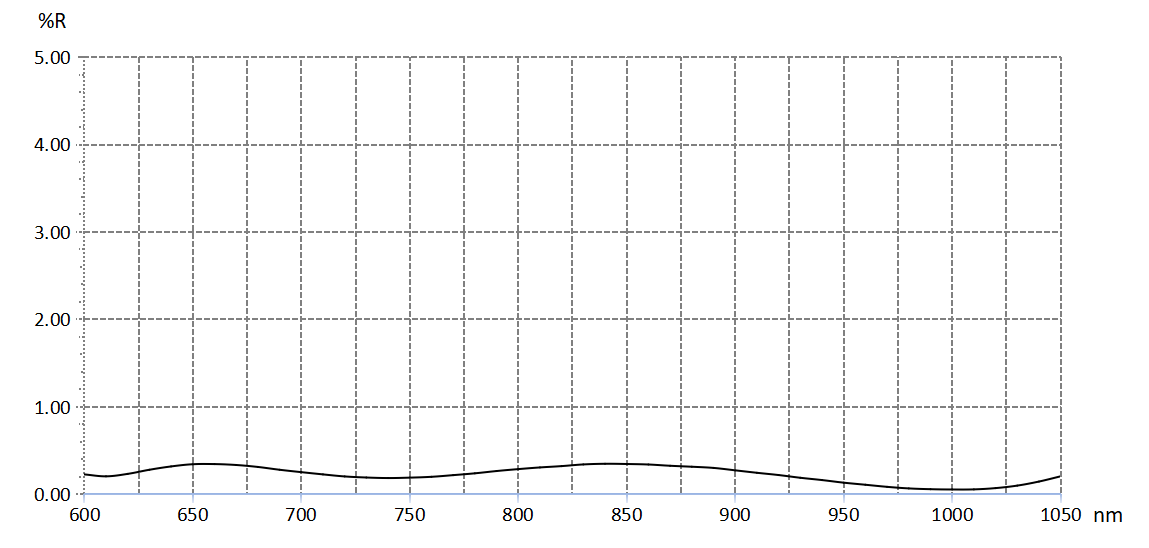

镀膜曲线：
无
