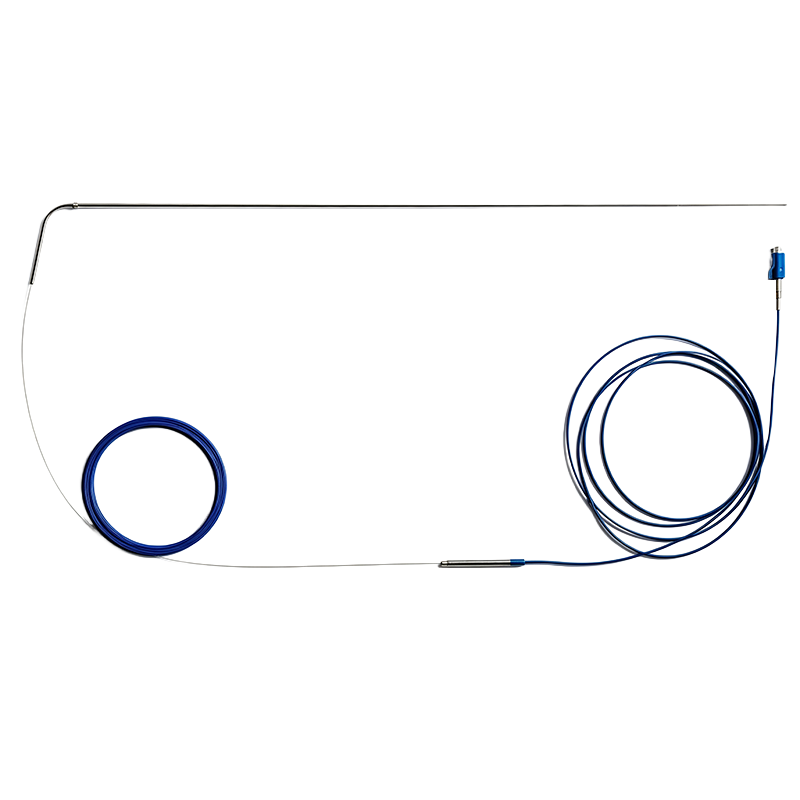

这是一款基于光纤光栅（FBG）技术的分布式高温传感器。其在 650°C 环境下年稳定性误差低于 1°C 的优异长期性能，使其成为恶劣环境下工业场景及工艺过程的理想选择。通过对多个热传感器进行复用，可实现覆盖小范围或大面积区域的数千个传感单元部署。 与热电偶相比，热传感器响应速度更快、精度更高、体积更小，且不受电磁干扰（EMI）影响。
产品特点耐高温性能卓越；高空间分辨率；小型化与灵活布设；实时动态监测
产品货号无
应用领域航空航天 | 能源与电力 | 工业制造
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
中心波长 温度范围
1520-1580 nm -45℃-+650 ℃
产品特征
借助独特的光栅写入与组装工艺，即使是z先进的光纤光栅（FBG）阵列，也能保证在高达 650°C 的环境下实现长期稳定运行。z 高温度范围版本采用钢制缓冲层；针对z 高 300°C 的温度范围，还可选择聚酰亚胺缓冲层。
单个传感器可搭载 1 至 100 个光纤光栅（FBG）。沿传感器分布的 FBG 数量及位置可完全定制，标准配置为 5 毫米等距间隔。尽管 FBG 数量多且间距可定制，传感器在制造过程中仍能实现 FBG 之间无任何熔接。
所有传感器均可设计用于耐受极端温度、电离辐射、机械振动、粉尘或电磁干扰（EMI）等环境。我们在适配的光纤涂层、缓冲材料、连接器及线缆方面拥有丰富经验。
先进的封装技术使最小封装规格的传感器热常数可达 70 毫秒。即便在传感器密度z 高、运行温度z 严苛的配置下，这一快速响应性能依然有效。
此传感器可安装于此前难以进行测量的工业场景中。采用钢制毛细管的标准外径为 1 毫米，最小外径可达 0.8 毫米。
通用参数
物理特性 | 典型值 | Min.值 | Max.值 |
每根光纤的光纤光栅（FBG）数量 | 25 | 1 | 128 1 |
光纤光栅（FBG）长度 | 5 mm | 1 mm | 10 m |
温度范围 2 | N/A | -45℃ | +250 ℃ +450 ℃ +650 ℃ |
不同温度区间的热响应： -50 至 0°C 0 至 100°C 100 至 200°C 200 至 300°C 300 至 400°C 400 至 500°C 500 至 600°C 600 至 700°C | 7.5 pm/℃ 10.0 pm/℃ 11.8 pm/℃ 13.3 pm/℃ 14.4 pm/℃ 15.1 pm/℃15.5 pm/℃ 16.0 pm/℃ | ||
响应时间 3 | 70 ms |
光学参数
项 | 典型值 | Min.值 | Max.大值 |
峰值反射率 | 35% | 0.1% | 99.9999% |
传输衰减 | 5 dB | < 0.1 dB | > 60 dB |
半高宽（-3dB 点，FWHM） | 0.15 nm | 0.03 nm | N/A |
隔离度 / 边模抑制比（SMSR） | 45 dB | 10 dB | 50 dB |
波长范围 | 1520 to 1580 nm 4 | N/A | 990 to 1700 nm 5 |
封装参数
项 | 典型值 | Min.值 | Max.值 |
探头材料-金属 | 不锈钢、因科镍合金或铝合金 | ||
聚合物 | 二氧化硅、聚四氟乙烯（Teflon）或聚醚醚酮（PEEK） | ||
探头直径-金属 | 1mm | 0.25 mm | - |
– 聚合物 | 1.5mm | 0.4 mm | - |
光纤尾纤长度 | 1m | 0.1 m | 10 m |
光纤尾纤类型 | 兼容 SMF28e 光纤 | ||
光纤尾纤涂层 | （涂层）丙烯酸酯或聚酰亚胺 | ||
光纤尾纤缓冲层 | 900μm | 无 | 2 mm |
光纤尾纤弯曲半径 6 | 17mm | 7.5 mm | |
连接器类型 | LC/APC, SC/APC, FC/APC | ||
可根据需求提供 E2000、MU、ST、LSA、ARINC（等型号的连接器） | |||
1. z大传感器值由探测器的带宽规格设定
2. +250°C = 标准（温度范围），+450°C = 扩展（温度范围），+650°C = 高温（温度范围）
3. 从冰水中到沸水中升温至 90% 所需的时间
4. 适配 WISTSense Ultra 探测器
5. 在 1520-1606 nm 波长范围外，按 “尽力而为” 原则提供（支持）
6. 可选的抗弯曲光纤可实现更小的弯曲半径

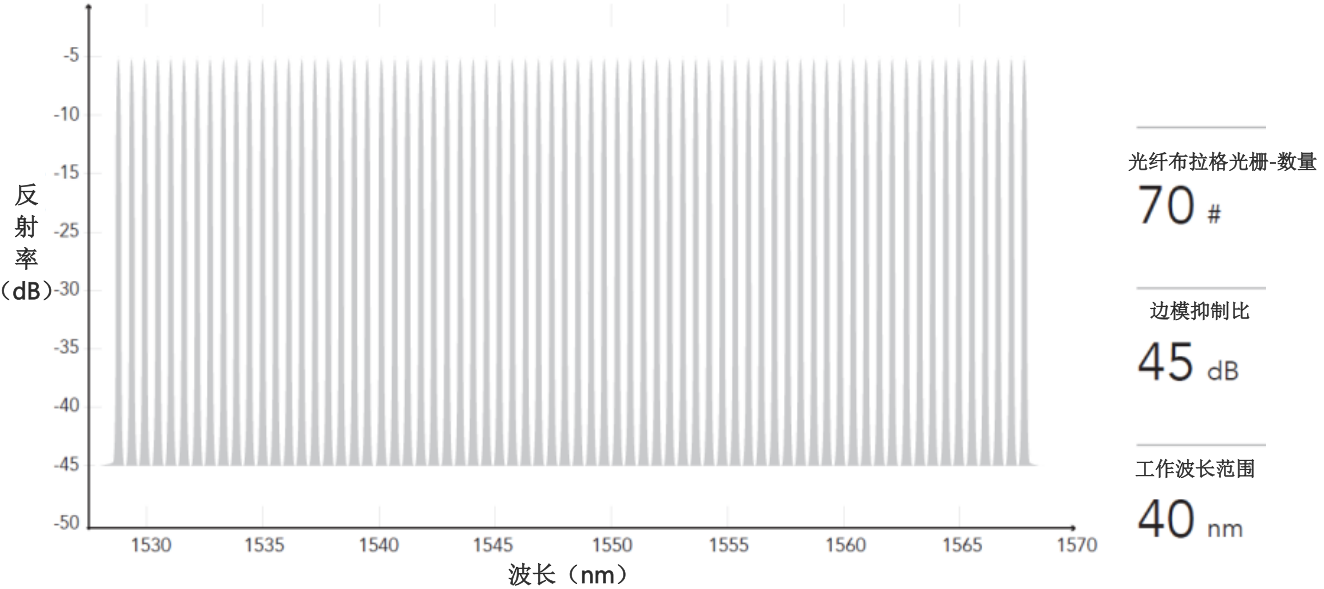

配备 70 个光纤布拉格光栅（FBGs）的定制款
