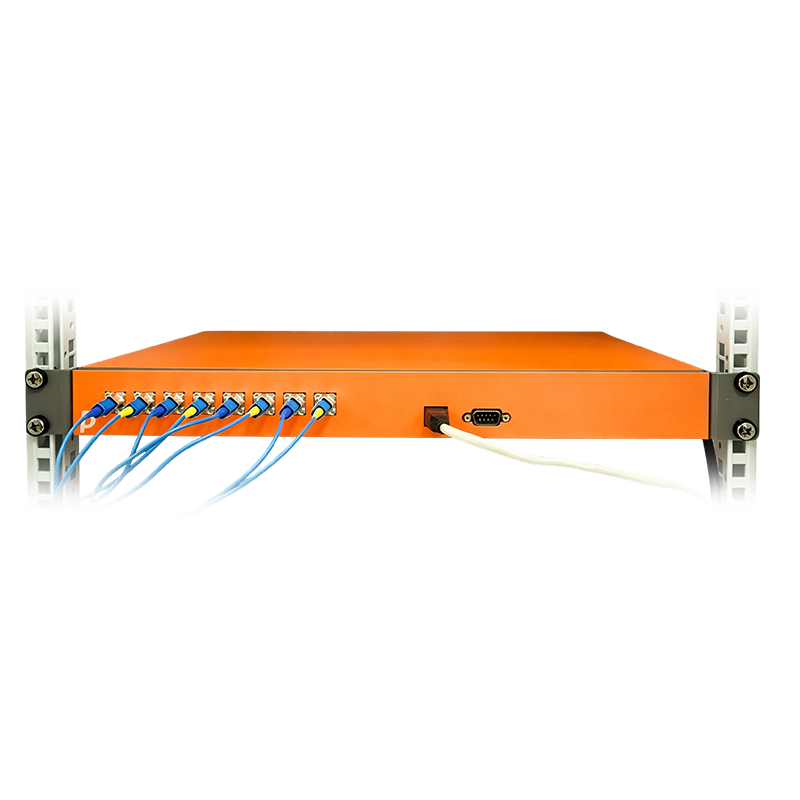

这是一款非侵入式光层监测仪，用于对密集波分复用（DWDM）系统的功率、波长和光信噪比（OSNR）进行实时监测，可同时监测多达 16 根光纤 。它融合了光谱分析仪和快速光信道监测仪的功能，适用于长途和城域 DWDM 网络监管。 结合了光信道监测（OCM）和光性能监测（OPM）功能，打造出实时光层监测（OLM）能力，能在全光域主动开展光信号监测 。凭借高光学分辨率，可在全光谱范围内管理信道间隔低至 12.5 GHz 的 DWDM 系统，同时保障高测量精度与可靠性，可监测整个 C 波段的光谱特性。 任何偏离正常状态的信道可在数毫秒内被报告 。各信道的中心波长、光信噪比等光谱特性会被监测并上报，这些参数的长期漂移情况可被跟踪分析，为网络调优和资源分配提供依据。让服务提供商有机会解决特定信道问题，有时甚至能在信道性能下降导致关键数据丢失前就处理，减少网络停机时间带来的高额损失，避免违反服务级别协议（SLAs） 。其独特的测量性能还支持多样化计费模式和精细的服务级别协议监管 。
产品特点非侵入式；简单网络管理协议（SNMP）；快速扫描；软件平台（SW platform）；卓越的精度；坚固耐用；多光纤监测；高互操作性；功能完备的应用程序接口（API）
产品货号无
应用领域适用于整个网络的光层监测 | 长期趋势分析 | 高效故障定位 | 主动而非被动的故障管理
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
波长范围 输入数量
C-band 1, 2, 4, 8, 16
通用参数
项 | 典型值 |
波长范围 | C-band |
输入数量 | 1, 2, 4, 8, 16 |
信道功率输入范围 | –10 to –40 dBm |
信道间隔 | 25 GHz |
可监测信道数 | 2048 |
扫描时间 | 40 μs |
采样点 | 14336 |
扫描滤波器带宽（半高宽，FWHM） | 3 GHz |
回波损耗 | –40 dB |
光学接口
项 | 典型值 |
光学连接器选项 | SC、FC、LC、PC/APC |
输入数量 | 1.2.4.8.16 |
通信接口
项 | 典型值 |
串行接口 | RS-232 |
网络接口 | 千兆以太网（1000base-T） |
电源
项 | 典型值 |
电源要求 | 交流（AC）47-63 Hz；直流（DC）80–264 V / 36-60 V |
功耗 | 16 W |
物理参数
项 | 典型值 |
尺寸（19 英寸 ×1U） | 420 × 253 × 44 mm |
光性能监测（OPM）
项 | 典型值 |
光性能监测（OPM）分析 | Pc λc OSNRc FWHMc |
OPM 告警 | 功率（Pc）：4 级 / 信道 中心波长（λc）：4 级 / 信道 光信噪比（OSNRc）：2 级 / 信道 |
功率精度 | ±0.5 dB |
波长精度 | ±20 pm |
光信噪比精度 | ±0.5 dB |
50 GHz 下的光信噪比动态范围 | 30 dB |
响应时间（典型值） | 50 ms |
协议与应用
项 | 典型值 |
简单网络管理协议（SNMP） | 支持 |
基于 TCP/IP 的应用程序接口（API） | 支持 |
通过 Telnet + SSH 实现的人机界面（MMI） | 支持 |
通过串行端口实现的人机界面（MMI） | 支持 |
其他协议与应用可根据定制需求提供
环境参数
项 | 典型值 |
认证 | 网络设备建造系统（NEBS）3 级 |
工作温度 | −5 至 + 60°C |
工作湿度（无凝结） | 5% 至 85% |
存储温度 | −40 至 + 70°C |
存储湿度 | 0% 至 95% |
电磁兼容性（EMC） | 联邦通信委员会（FCC）A 级 |
核心优势概览
可替代光信道监测仪（OCM）和光性能监测仪（OPM）两种设备。
具有网格透明性，因此能轻松适配不同信道间隔的密集波分复用（DWDM）方案及各种调制速率。
凭借快速信道告警功能，WISTOM 适用于保护倒换应用场景。
集成光开关降低了单根光纤的监管成本。
支持多种托管和部署方式。
全光层性能监测大幅减少了对昂贵的光 - 电 - 光（OEO）转换的需求。
对全光谱内所有信道进行并发监测，降低了特定信道的监测成本。
非侵入式监测z大限度减少了信号干扰。
借助 WISTOM 的多信道光层监测（OLM）数据，网络性能优化和信道分配决策得以改进。
基于 WISTOM 高性能的信道功率测量能力，辅助实现了分插复用网络节点中的动态信道功率均衡。
简易的安装流程有助于快速部署系统。
得益于适应性强的嵌入式模块化软件平台，可远程且 “在线” 完成重新配置与升级。
具备冗余交直流电源。
