一种基于马赫-曾德尔干涉仪原理的高速、高性能光强度调制器。当专门设计用于 O 波段（1260–1360 nm） 或 C 波段（1530–1565 nm） 时，它成为光纤通信系统（尤其是长距离、大容量系统）中最关键的核心器件之一
产品特点3dB电光带宽＞70 GHz；集总式低电容射频设计；支持 C 波段工作；紧凑的外形尺寸
型号MP-MZM-C-70G
应用领域超高速光纤通信系统 | 微波光子学与雷达系统 | 高性能测量与传感系统 | 科学研究与实验
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
峰值波长
1550 nm
性能参数
参数 | 数值 |
峰值波长 | 1550 nm |
插入损耗（IL） | < 17 dB |
静态消光比（ ER） | > 25 dB |
直流偏置开关电压 | < 1.5 V |
3 dB电光带宽 | > 70 GHz |
100 kHz 下 100 Ω等效半波电压 | < 5 V |
50Ω下等效半波电压 * | < 5 V |
最大额定值
参数 | 数值 |
光输入功率 ** | 3 dBm |
50Ω射频输入功率 | 18 dBm |
射频输入端直流电压 | 0 V |
直流偏置电压 | 2.5 V |
直流偏置电流 | 15 mA |
工作 / 存储温度 | ~25 °C |
机械与光学规格
参数 | 说明 |
光输入 | 带 FC/APC 连接器的单模光纤（ SMF）或保偏光纤（ PMF） |
光输出 | 带 FC/APC 连接器的单模光纤（ SMF）或保偏光纤（ PMF） |
电射频接口 | 单端接口 ，1 mm 母头 |
直流电接口 | 2 个直流引脚（0.1 英寸） ，引脚 1 和引脚 2 |
*等离子体调制器是高阻抗器件。50 Ω信号源提供的电压的两倍会降落在等离子体调制器上。若使用直流电源或高阻抗匹配驱动器，需两倍电压才能将调制器从开启状态切换至关闭状态。
** 3 dB工作点。基于在50℃ 、输入功率9dBm条件下运行500小时的可靠性数据，其半波电压（Vₚ) 衰减小于10%。

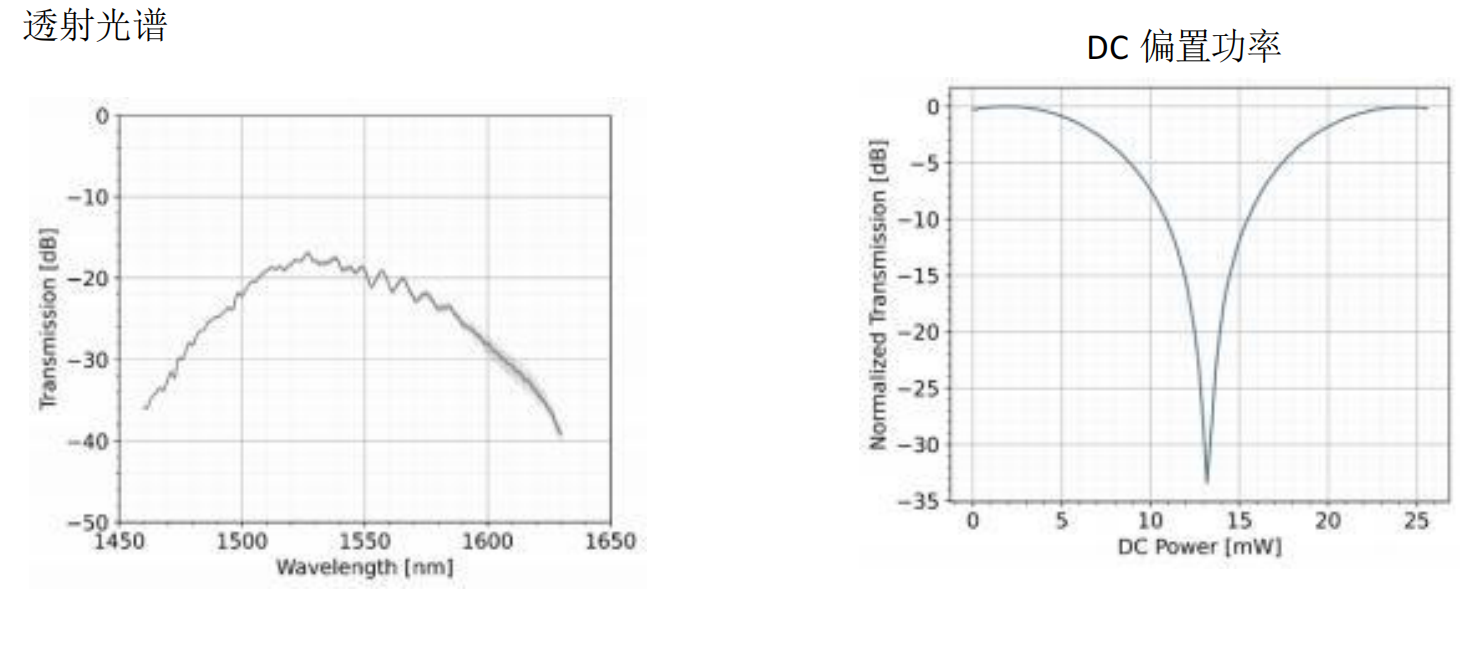

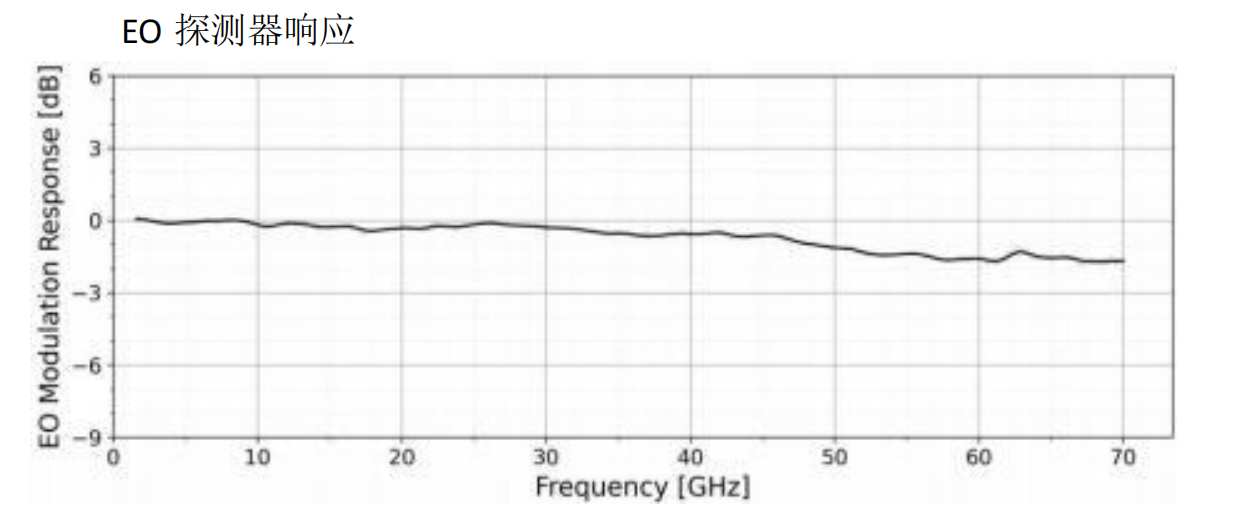

特性曲线
无
