产品特点3 dB电光带宽＞70 GHz；集总式低电容射频设计；支持 O/C 波段工作；差分驱动配置
产品货号无
应用领域硅光集成与共封装光学 | 低功耗城域与接入网 | 拟微波光子学与信号处理 | 量子信息处理
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
峰值波长
1310 nm/1550 nm
性能参数
O 波段 | C 波段 | |
峰值波长 | 1310 nm | 1550 nm |
插入损耗（IL） | <11 dB | <9 dB |
静态消光比（ ER） | >8 dB | >8 dB |
直流偏置开关电压 | <1.5 V | <1.5 V |

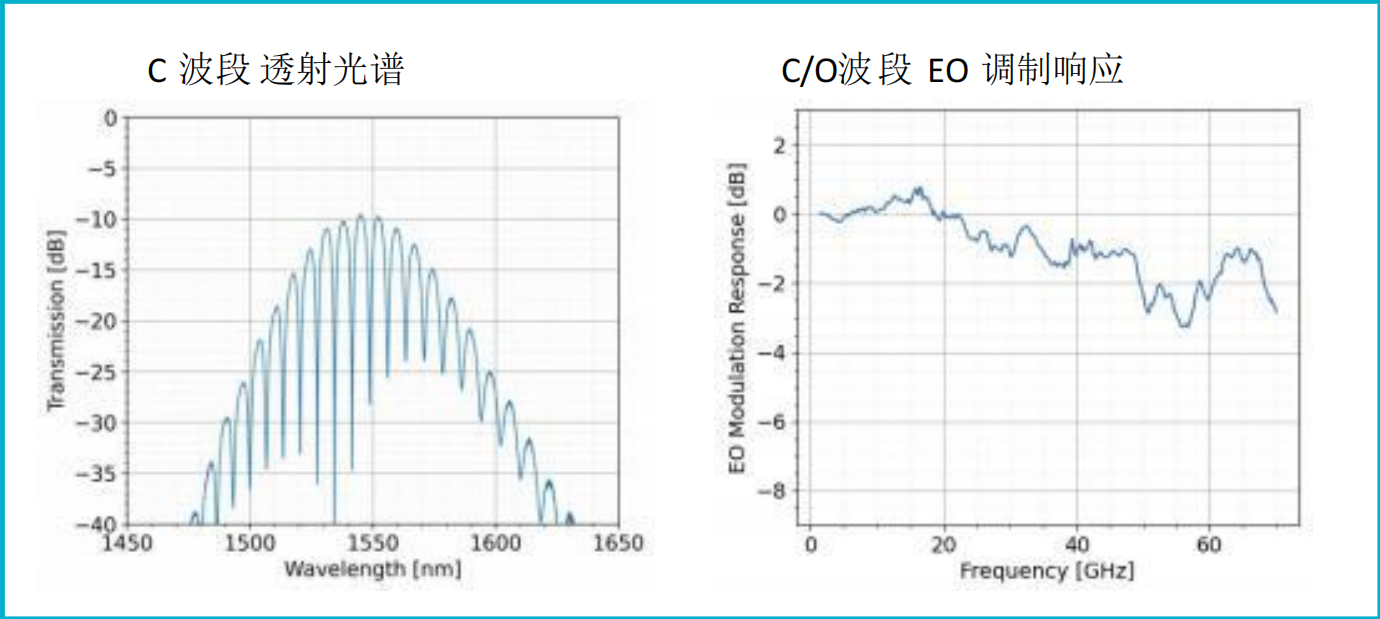

3 dB电光带宽 | >70 GHz | >70 GHz |
50 Ω等效驱动电压 * | <2 V | <2 V |
自由光谱范围 | ~ 4.7 nm | ~ 4.7 nm |
最大额定值
O波段 | C波段 | |
光输入功率 ** | t bd | 7 dB m |
50Ω射频输入功率 | 18 dBm | 18 dBm |
射频输入端直流电压 | 0 V | 0 V |
直流偏置电压 | 2.5 V 15 mA | 2.5 V 15 mA |
工作 / 存储温度 | ~25 °C | ~25 °C |
*等离子体调制器属于高阻抗器件。50Ω信号源提供的电压的两倍会降落在等离子体调制器上。若使用直流电源或高阻抗匹配驱动器，需两倍电压才能将调制器从开启状态切换至关闭状态。
** 3 dB工作点。基于在 50°C、输入功率 9 dBm 条件下运行500小时的可靠性数据，其半波电压（Vₚ) 衰减小于 10%。
机械与光学参数
光输入 | 带 FC/APC 连接器的单模光纤（SMF）或保偏光纤（PMF） |
光输出 | 带 FC/APC 连接器的单模光纤（SMF）或保偏光纤（PMF） |
电射频接口 | 差分接口, 2 x 1 mm 母头 |
直流电接口 | 2 个直流引脚（0.05 英寸 |
