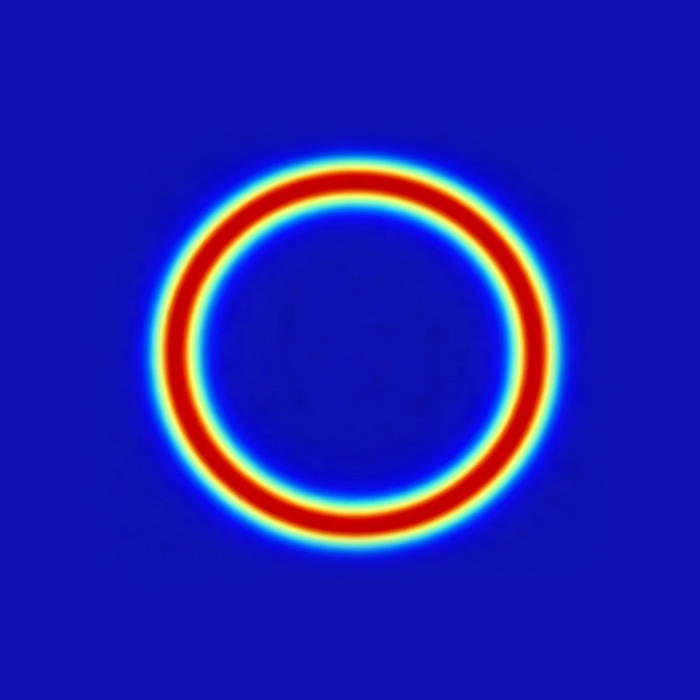

衍射轴锥镜将激光束转化成环状光斑（强度遵从贝塞尔分布），还可聚焦成环并具有扩展的焦深。环的宽度等于（输入激光束）衍射极限光斑尺寸，衍射轴锥镜取决于波长，并由发散角定义。 衍射轴锥镜还将点光源成像为沿同一光轴的线光斑，并且增加了焦深（DOF）。每个衍射轴锥镜产品均由其环传播角定义。 除了标准产品，也提供定制传播角对应产品。 衍射轴锥镜是超精密形状和角度的一种严谨的解决方案。它们允许非常小的角度并且可以接受弱的入射光束，完全没有像差，并且可以进行正/负配置（凸/凹）。 我们的衍射轴锥镜 DOE 没有顶点“死区”，并且具有绝对角度精度（生产中无公差），即使在锥角非常小的情况下也能实现系统的一致性能，使其特别适用于高功率下的材料加工等紧密聚焦的应用场景。
产品特点高功率阈值；尺寸紧凑；角度可选；负正轴心；波段从紫外到红外；可选的增透涂层
型号无货号无
应用领域原子阱 | 在线性加速器中生成等离子体 | 需要环形斑点时的眼科手术 | 太阳能集中器 | 激光器中的轴锥谐振器 | 激光钻孔/光学打孔 | 光学相干断层扫描（OCT） | 角膜手术
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
无
无
图：与仅聚焦高斯光束相比，使用衍射轴锥镜生成贝塞尔光束可以提供更大的焦点深度
衍射轴锥镜和折射轴锥镜的主要区别包括:
§ 无顶峰“死区”与在中心有顶峰“死区”
§ 无失真准确定义角度与角度随生产公差而变化
§ 紧凑的的解决方案与“笨重”的解决方案
衍射轴锥镜的优势：
允许很小的角度 | 无像差 |
P正负配置 | 适用于大角度的紧凑型解决方案（在薄窗口上制造） |
极其精确的形状和角度 | 低价格可用于低功率应用的塑料 |
晶圆厂 在熔融石英或ZnSe上（用于红外应用） | 微型轴心阵列 |
可以接受很小的入射光束 | |
由材料吸收引起的损失较小（尤其是在紫外线等光谱范围内，吸收可能会很大） | |
衍射与折射比较：
衍射轴锥镜 | 屈光轴锥镜 |
由发散角定义的功能 | 由锥角或顶角定义 |
取决于波长 | 多色的 |
无顶点“死区” | 中央有一个“死”区 |
准确定义角度，无变化 | 角度随生产公差而变化 |
折射或多层衍射锥镜 二元衍射锥镜
轮廓叠加
折射或多层衍射轴锥镜 | 二元衍射轴锥镜 | |
环宽度（@ 1 / e2） | 〜1.75 x衍射极限 | 〜1 x衍射极限 |
峰值功率 | x 1.56（相对于多层） | |
效率 | 97.5％（〜100％折射） | 80％（包括侧环）* |
*对于M ^ 2> 5的激光器，侧环消失
参数范围
材料 | 熔融石英，蓝宝石，ZnSe，锗，塑料 |
波长范围 | 193nm 至 10.6um |
DOE设计 | 2级到16级 |
衍射效率 | 75% - 96% |
元件大小 | 几毫米至150毫米 |
损伤阈值 | 在1064nm的7nS脉冲中约为3 J / cm2 |
涂层（可选） | AR/AR Coating |
定制设计 | 几乎任何大小 |
DA-007-I-Y-A
输入参数 | |
波长 [nm]: | 1064 |
最小光束直径 [mm]: | 3.00 |
光束模式 (SM/MM): | 单模 或 多模 |
元件参数 | |
元件类型: | 窗片 |
材质: | 熔融石英 |
元件尺寸 [mm]: | 11 |
有效通光孔径 [mm]: | 9.2 |
厚度 [mm]: | 3 |
封装类型: | AR/AR coating |
输出参数 | |
环形角度峰 - 峰值 [°]: | 0.12 |
轴锥类型 | Negative |
透射效率: | 接近 100% |
整体效率: | ~ 95% |
相对入射光束的零级 [%]: | <1 |
备注 | Negative(concave-like) |
产品编号(PN)格式说明：AB-000-C-D-E
AB | PN的此部分包含2个字母。可能是： |
000 | PN的此部分包含3个数字。这是每个产品的唯一序号。 |
C | PN的这部分包含1个字母。这是定制波长的代码，详见波长代码表。 |
D | PN的此部分包含1个字母。它告知您元件的镀膜情况。可能是： |
E | PN的此部分包含1个字母。默认为 A。此参数与产品无关。 |
波长代码表 | |||
A | 10600 | N | 755 |
B | 9700 | O | 694 |
C | 9250 | P | 632.8 |
D | 2940 | Q | 532 |
E | 2790 | R | 488 |
F | 2085 | S | 405 |
G | 1550 | T | 365 |
H | 1320 | U | 355 |
I | 1064 | V | 325 |
J | 1030 | W | 266 |
K | 980 | Y | 248 |
L | 940 | Z | 193 |
M | 780 | ||
X-1:9 | 所有与上述波长不同的值 | ||
