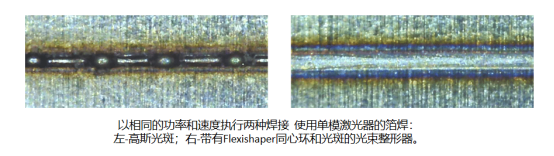

随着近年来价格实惠的高功率NIR光纤激光器的可用性日益增加，功率实际上已不再是激光焊接工艺速度的限制因素。取而代之的是，飞溅、咬边、隆起和焊缝气孔等其他物理现象在高焊接速度下成为主要的限制因素。当使用由同心环和光斑组成的特殊照明配置时，已经证明可以大幅减少这些现象。然而，光斑和环之间的最佳功率比因焊接工艺参数和系统设置的不同而不同，因此可调节的环-光斑比使系统制造商能够找到每一种工艺的最佳工作点。

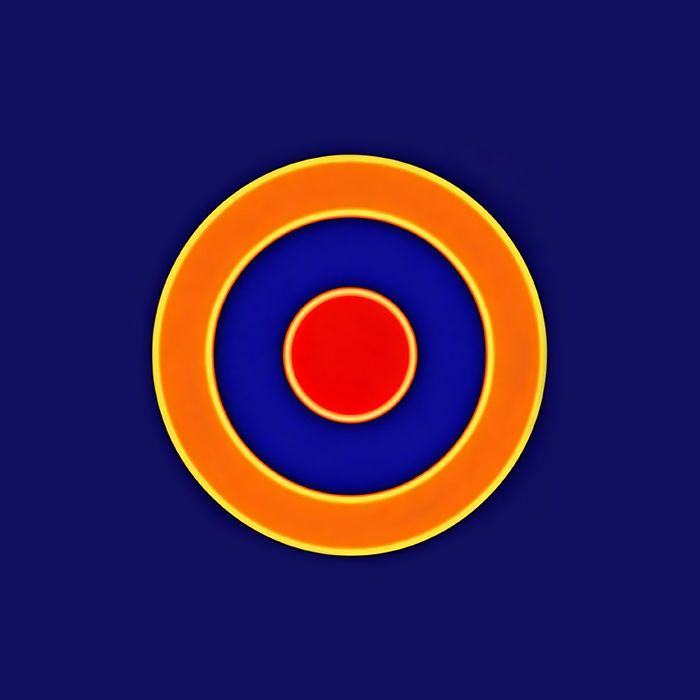

产品特点产生中空（环形）光斑 ；高能量利用率；优异的光斑均匀性；无焦深内径尺寸稳定
产品货号无
应用领域激光材料加工 | 光学捕获与操控 | 医学应用 | 高科技与科研
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
无
无

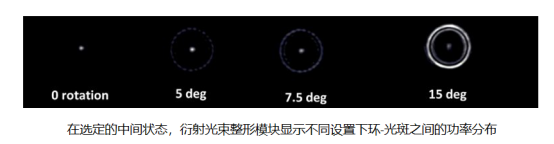

为了满足该需求，我们推出了光束整形光学模块以实现可控和可调节环-光斑比。这是一种衍射整形解决方案，它由放置在同一光轴上的两个相同的衍射光学元件（DOE）组成，当它们相互旋转时，可以将通过它们传播的光束从中心光斑的100%功率整形为周围环上约80%的功率（中心几乎没有能量），并在这两种状态之间进行连续全范围的功率比控制。这些无源DOE拥有高LDT和极高的角精度，适用于所有高功率激光焊接应用。
这是可以轻松安装到现成的手动或电动旋转安装座中以创建光学模块。该模块可通过多种配置集成到光轴中，不需要高NA或不同于标准激光焊接光学器件的其他昂贵光学器件。一对环-光斑整形器可与单模和多模激光器一起使用，并可调整用于通常与数千瓦激光器一起使用的大型光束，从而实现大范围的大型和微型焊接工艺。
参数范围
波长 | 515nm, 532nm, 910-1080nm,其他可根据需求提供 |
环角 | 0.6-8mRad（150-2000um环尺寸，带典型值EFL=255nm对焦镜头） |
极性 | 不敏感 |
光束模式 | 单模或多模 |
准直器后的输入光束直径(1/e^-2) | 6-30mm, 其他可根据需求提供 |
全周期旋转范围调节 | 15度，其他可根据需求提供 |
效率 | 从80%（最大到环）至 98%（最大到点） |
DOE厚度 | 1.0-3.0 mm |
DOE材料 | UV级熔融石英 |
DOE尺寸 | 直径25.4mm, 50.8mm up to 150mm（方形或圆形） |
DOE之间的距离 | < 4 mm |
镀膜 | AR/AR coating |
调节方式 | 手动 |
CU-330-I-Y-A
输入参数 | |
波长 [nm]: | 1064 |
光束模式 (单模/多模): | 单模 或多模 |
最小光束直径 [mm]: | >3 |
元件参数 | |
元件类型： | 窗片* |
材质: | 熔融石英 |
元件尺寸 [mm]: | 25.4 |
有效通光孔径[mm]: | 23.6 |
中心厚度（模块内部） [mm]: | 3 |
镀膜类型： | AR/AR coating all optics |
输出参数 | |
环形直径 [mrad] | 1.2 |
透射效率: | 接近100% |
整体效率： | >80% (比率相关) |
零级可调范围[%]: | 0.5-100% |
*必须成对订购以达到规格要求
标准原件
*需要两个原件才能实现可调节的光学性能，即以下元件必须成对订购。
PN | 波长 | 环直径（mRad） | 零阶可调范围（%） | 原件类型 | 尺寸 |
CU-330-I-Y-A | 1064.0 | 1.2 | 0.5-100% | 窗片 | 直径25.4mm x 厚度3mm |
CU-345-I-Y-A | 1064.0 | 0.7 | 0.5-100% | 窗片 | 直径25.4mm x 厚度3mm |
CU-346-I-Y-A | 1064.0 | 2.0 | 0.5-100% | 窗片 | 直径50.8mm x 厚度1.524mm |
CU-370-I-Y-A | 1064.0 | 0.6 | 0.5-100% | 窗片 | 直径25.4mm x 厚度3mm |
CU-386-I-Y-A | 1064.0 | 2.0 | 0.5-100% | 窗片 | 直径25.4mm x 厚度3mm |

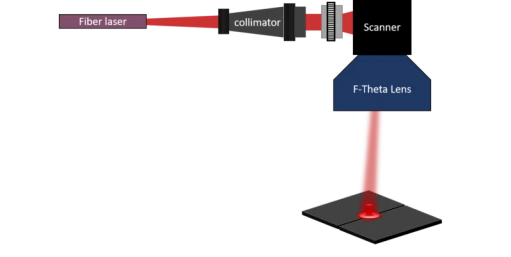

典型安装设置
