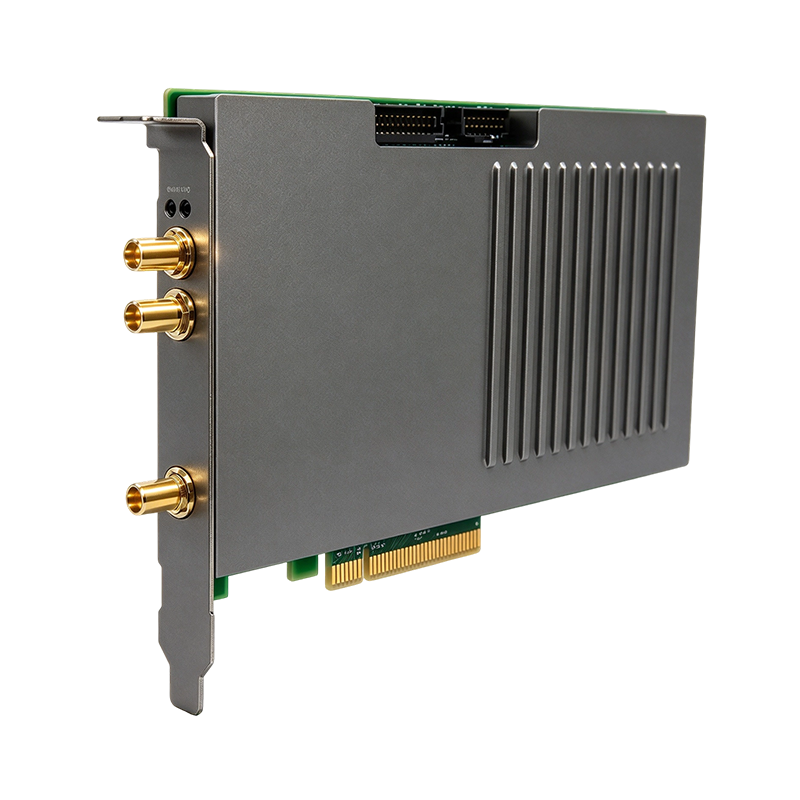

这是一款 PCIe x8 Lane、双通道、14bits 分别率的光纤传感解调卡，采样率 100MSps。板载 XC7K160T/325T 高性能 FPGA 芯片，具有丰富的乘法器和 RAM 资源，具有指数放大、平均、滤波、功率 统计等光纤传感解调算法。通过采用大容量数据缓存和高速数据传输引擎技术，支持原始数据的实时上传， 数据传输速率可达 1.2GB/s。驱动程序具有良好的兼容性，支持 WIN7、WIN8、WIN10 的 32/64bits 多个版本。
产品特点高采样率；高分辨率；双通道同步采集
型号无货号无
应用领域分布式光纤声学传感（DAS） | 光纤布拉格光栅（FBG）动态解调 | 干涉型光纤传感器 | 光子多普勒测速（PDV）
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
输入通道数 输入阻抗
2 50±1%Ω
规格
14bits 双通道同步实时采样
100MSps 采样率
直流耦合，50Ω输入阻抗
2Vpp 输入电压范围，0-60MHz 模拟带宽
高达 88dBc SFDR
触发输出脉冲， 16 通道数字 IO
PCI Express x8 Lane 高速传输接口
2GB DDR3 高速数据缓存
内置光纤传感解调算法

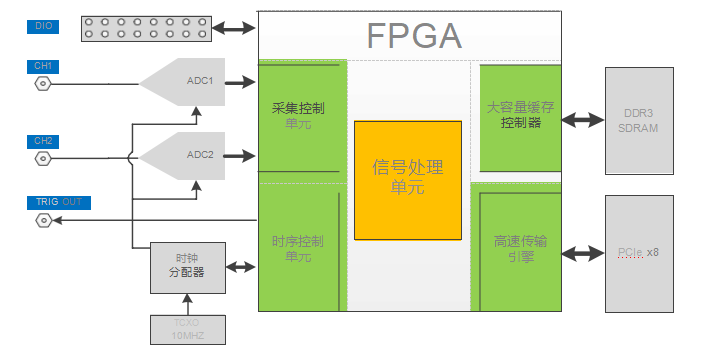

系统框图
技术规格
输入通道 | ||
输入通道数 | 2 | |
输入阻抗 | 50±1% | Ω |
输入信号范围 | 2Vp-p/10dBm | |
输入耦合方式 | DC（可定制 AC 耦合） | |
分辨率 | 14 | bits |
带宽(-3dB) | 0-60 | MHz |
无杂散动态范围（SFDR） | -1dBFS 输入/100MSps | |
fIN=26MHz | 88.5 | dBc |
88.9 | dBc | |
信噪比（SNR） | -1dBFS 输入/100MSps | |
fIN=26MHz | 70 | dBFS |
72 | dBFS | |
平均噪声密度 | -140 | dBm/Hz |
内部参考时钟 | ||
频率 | 10 | MHz |
稳定度 | ±0.5（-20-60℃) | ppm |
触发输出 | ||
高电平最小电压 | 3.3 | V |
脉冲宽度分辨率 | 10 | nS |
最小脉冲宽度 | 10 | nS |
数字输入/输出 | ||
通道数 | 16 | |
电平标准 | 3.3V LVTTL | |
输出驱动能力 | 8（MAX） | mA |
信号速率 | 50（MAX） | Mbps |
板载缓存 | 2 | GB（DDR3L） |
供电及功耗
供电电压： 12V（金手指供电）
功耗： 18W（ Max）
温度范围
工作温度：-20~60℃
存储温度：-40~85℃
机械尺寸
181mm(L) x 111mm(W)x20mm(D)
订购指南
PN | 描述 |
MP-PCIe-2CH-100MSps | 2 通道输入， 100MSps |
MP-PCIe-4CH-100MSps | 4 通道输入， 100MSps |
