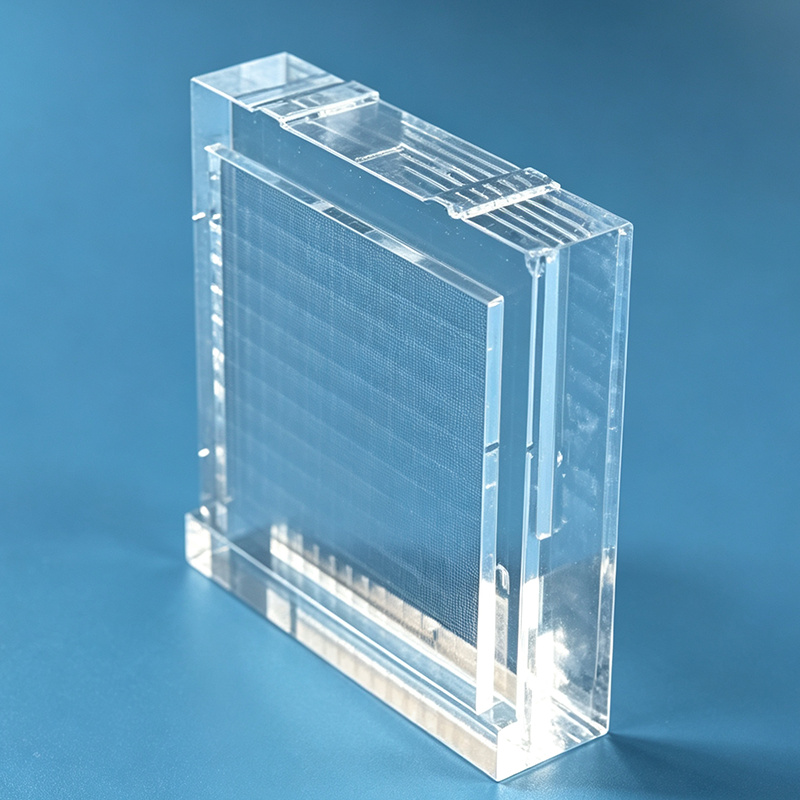

微结构复眼透镜阵列单元尺寸可小至0.3mm,无效区宽度不超过0.03mm,从而使激光束发散均匀,将激光光斑排列成投影系统中常用的矩形光斑。
产品特点高纯度石英；一体双面成型；光轴精确对准；微结构阵列；无效区最小化
型号无货号无
应用领域微投影机与车载HUD | 3D 打印 | 光通信与激光加工 | 光刻照明系统 | 消费电子科学研究
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
无
无
规格参数
外型尺寸公差 | ±0.002mm |
厚度公差 | ±0.05mm |
最小单元尺寸 | 0.1mm×0.1mm |
单元尺寸公差 | ±0.002mm |
曲率公差 | <3% |
双向对称公差 | ±0.02mm |
型号 | 长(L) | 宽（W) | 厚(T) | 焦距 | 单双面 |
MP-FEL-10.52-10.86-4.6-3.15-D | 10.52 | 10.86 | 4.6 | 3.15 | 双 |
MP-FEL-14.8-12.4-5.45-3.73-D | 14.8 | 12.4 | 5.45 | 3.73 | 双 |
MP-FEL-15.3-14-5-5.07-D | 15.3 | 14 | 5 | 5.07 | 双 |
MP-FEL-16.25-16-7.5-5.14-D | 16.25 | 16 | 7.5 | 5.14 | 双 |
MP-FEL-16.9-15.4-4.9-3.36-D | 16.9 | 15.4 | 4.9 | 3.36 | 双 |
MP-FEL-20.4-19.8-5-1-S | 20.4 | 19.8 | 5 | 1 | 单 |
MP-FEL-21.38-20.12-5.65-5.87-D | 21.38 | 20.12 | 5.65 | 5.87 | 双 |
MP-FEL-24.01-24.01-8-5.93-S | 24.01 | 24.01 | 8 | 5.93 | 单 |
MP-FEL-27.2-26.3-8.5-8.62-D | 27.2 | 26.3 | 8.5 | 8.62 | 双 |
MP-FEL-32.5-32.5-15-10.28-D | 32.5 | 32.5 | 15 | 10.28 | 双 |
MP-FEL-35-35-2-1.39-S | 35 | 35 | 2 | 1.39 | 单 |
订购信息：
MP-FEL-xx-yy-zz-f-S/D-SIO2
xx：长度
yy：宽度
zz：厚度
f：焦距
S：单面
D：双面
光学材料及特性
光学材料在光学设备中扮演着至关重要的角色。它们不仅决定了光学设备的性能还直接影响到设备的可靠性、稳定性和精度。所以在选择光学材料一般会考虑以下几个方面：折射率/透明度/机械性质/热学性质等特性。
材料 | 折射率（n） | 双折射（nm） | 热胀系数 | 熔点 |
高纯度石英 | 1.46 | 0.009-0.013 | 5.8x10-7k-1 | ＞1000℃ |
高硼硅 | 1.47 | / | 3.3x10k4k-1 | 400℃左右 |
PMMA | 1.49 | ＜20 | 7.5x10^-5/℃ | 80℃ |
COC | 1.54 | ＜20 | 70-80x10-5/℃ | 120-130℃ |
COC/PC/PMMA在波长范围600-1600nm的透光率
COC具有与PMMA相匹敌的光学性能以及具有高于PC的耐热性，还由于它几乎不吸水，吸水率＜0.01%，具有比PMMA和PC更加优良的稳定性等。如图，COC材料在波长范围600-1600nm范围的透射率接近91%高于PC和PMMA材料。
