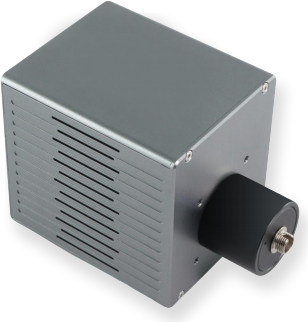

筱晓光子设计了一款高精度偏振分析仪，用于表征连续波激光器的偏振态。该分析仪采用旋转消色差波片与偏振器组合的结构。波片由电机驱动旋转，同时光电二极管（PD）采集一个周期的信号。通过 该测量，可确定输入光的四个斯托克斯参数（S0、S1、S2、S3），从而计算出偏振方位角、椭圆率等相关的偏振参数。
产品特点紧凑设计与高稳定性；完整软件支持；高精度测量；出色的兼容性
型号MP-PAX-VIS/NIR/IR
应用领域研发与基础研究 | 工业与质量控制 | 国防与遥感
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
波长范围
可见光：400~700 nm、近红外：650~1100 nm、红外：900~1700 nm
技术参数：
项目 | 标准参数 |
外形尺寸 (长×宽×高) | 79.5×65×75 mm |
电源输入 | DC 12V/2A |
波长范围 | 可见光：400~700 nm |
近红外：650~1100 nm | |
红外：900~1700 nm | |
光功率输入范围 | 10 µW~10 mW |
自由空间输入光束直径 | Φ3 mm（红外范围 Φ2 mm） |
默认采样率 | 15 Hz（FFT=2048/周期） |
最大采样率 | 30 Hz（FFT=2048/周期） |
可测偏振态 | 整个庞加莱球 |
方位角精度 | ±0.5° |
椭圆率精度 | ±0.5° |
偏振度（DOP）精度 | ±5% |
底部螺纹 | M4 螺纹 |
前部螺纹 | 外螺纹 SM1，内螺纹 SM05 |
工作温度范围 | 5~30°C |
工作湿度 | <90%（非冷凝） |
备注： a) FFT = 2048 周期，可配置为 1024、512 等。 b) 四分之一波长旋转采样一次；硬件支持半圆采样一次（可通过软件进一步更新设置）。 | |
测试结果

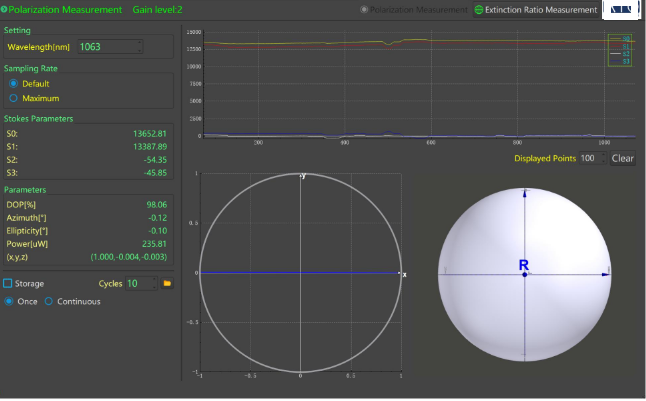

偏振测量软件界面（使用 1063 nm 激光器）显示偏振椭圆呈线偏振状态，椭圆度为 0.1°。
消光比测量软件界面（使用 1063 nm 激光器）显示消光比 ER = 32.339 dB，该界面也可用于保偏（PM）光等场景的偏振调整。
