技术规格

*若需在更宽温度范围内使用 COSMO，请联系筱晓光子进行单元验证。

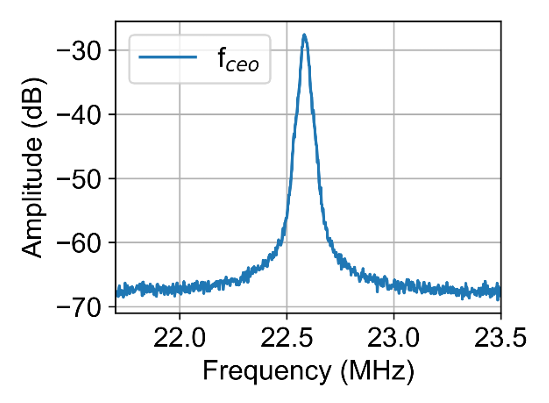

** 观察到的信噪比取决于激光器稳定性。>35 dB 假设使用低噪声激光系统。

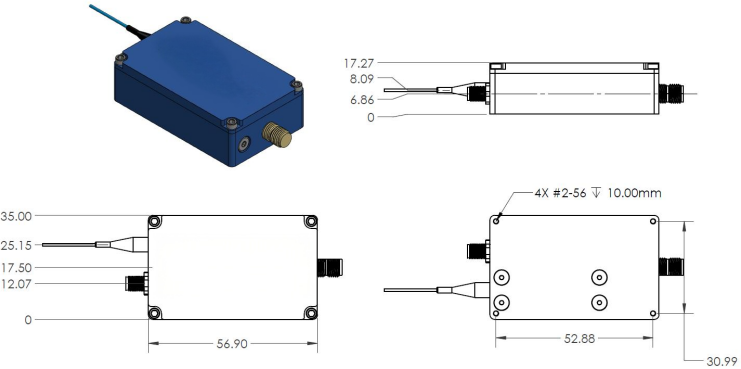

尺寸规格

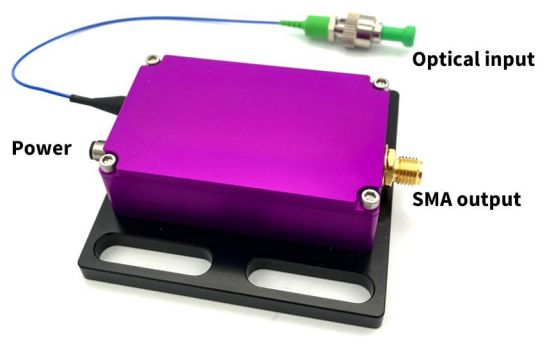

尺寸以毫米为单位。SMA 连接器用于输出来自探测器的 CEO 信号。4 针 M5 连接器提供探测器电源输入。COSMO 随附一个可选底板（未示出），可用于固定在标准光学平台上。

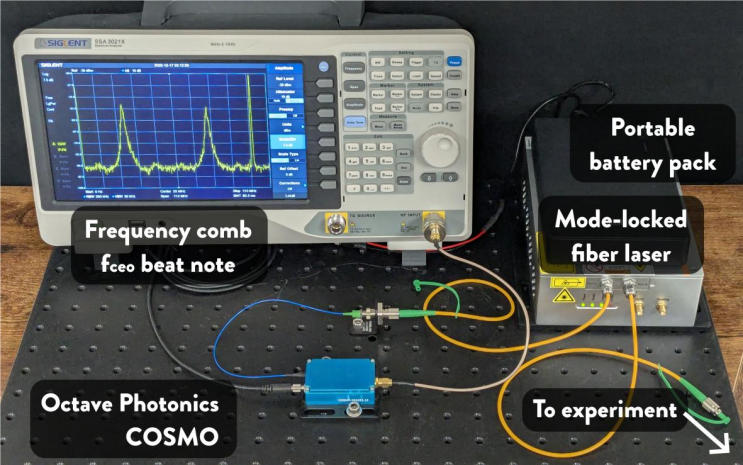

偏移检测示例： 在这个简单配置中，COSMO 连接到一台 Er:fiber 激光器。激光器和 COSMO 均由便携式直流电池组供电。射频频谱分析仪显示三个峰值：f_CEO>、f_CEO> – f_rep> 和 f_rep，其中 f_rep 为激光重复频率。激光器的第二个光纤输出可用于后续实验。

订购信息：

型号格式： MP-COSMO-F-P-L/T

F：f_CEO频率范围

100M：<100 MHz

1G：<1 GHz
这是内部光电探测器的 3 dB 带宽。我们通常建议将激光重复频率除以二，然后选择最接近的可用值。

P：脉冲半高宽（FWHM）

150：<180 fs（标准配置）

200：180–250 fs
如果您知道激光的压缩脉冲宽度，选择相应的值可以帮助将测量高信噪比 f_CEO拍频信号的阈值功率降到最低。

L/T：输入光纤长度及公差

X：未指定或不关键，默认 35±5 cm

L：PM1550 光纤长度，单位 cm

T：长度公差，单位 cm（±5 cm 为典型值）
优化脉冲压缩是保证 COSMO 良好工作的关键。如果您知道压缩激光脉冲需要多少 PM1550 光纤，请在此处指定。

示例：

MP-COSMO-100M-150-X：使用 100 MHz 光电探测器的 COSMO，适用于 120–180 fs 输入脉冲。默认输入光纤长度。

MP-COSMO-1G-200-30/2：使用 1 GHz 光电探测器的 COSMO，适用于 180–250 fs 输入脉冲。输入光纤长度为 30±2 cm。

注意： COSMO 对于 100 fs 脉冲的 CEO 检测阈值脉冲能量通常约为 150 pJ。然而，脉冲宽度、脉冲质量以及不同单元间差异可能会提高阈值。因此，标准 COSMO 的 CEO 检测阈值脉冲能量规格为小于 200 pJ。如果您的应用需要更低的脉冲能量，请联系筱晓光子。

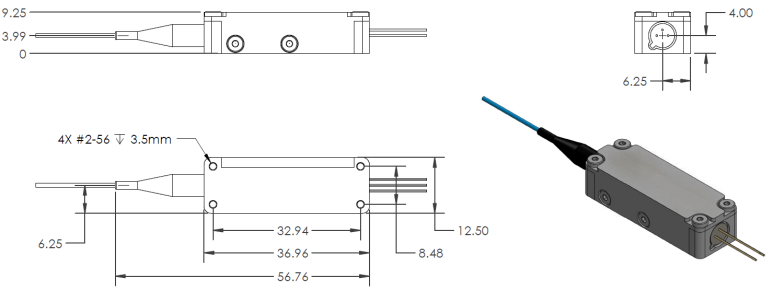

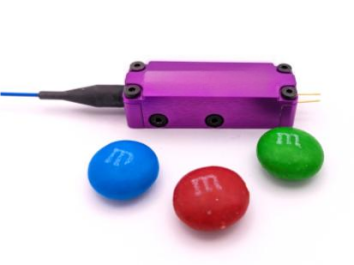

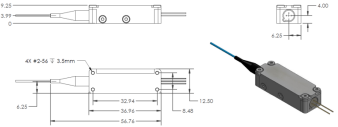

COSMO-Mini：虽然 COSMO 已经在极其紧凑的封装中实现了 f_CEO的检测，筱晓光子还提供 COSMO-mini，其体积仅为标准 COSMO 的一小部分。COSMO-mini 不包含标准 COSMO 内置的跨阻放大器，而是直接连接光电二极管引脚。COSMO-mini 重量仅 15 克，体积小于 4 cm³。

高重复频率用 COSMOO：对于重复频率高于 2 GHz 的情况，标准 COSMO 通常无法使用。在这种情况下，我们提供带光学输出的 COSMO，其使用透镜输出准直光束。用户可以将光束引导至合适的高速光电探测器，以测量 f_CEO。

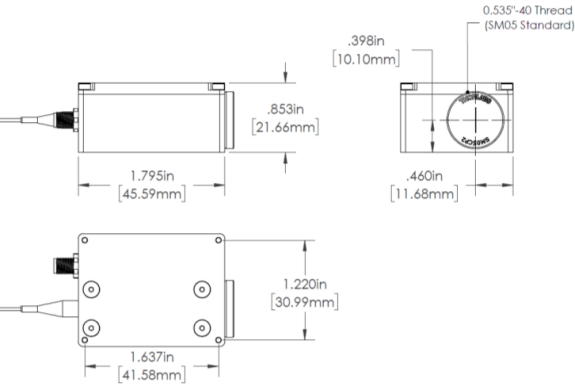

（左图）：带底板的 COSMOO，可固定在标准光学平台上。（右图）：COSMOO规格图。

光学损伤防护

纳米光子波导结合了极强的光学模式束缚与高材料非线性，使低能量输入脉冲即可达到接近 1012W/cm²的峰值强度。然而，由于该强度接近波导材料的光学损伤阈值，必须确保种子激光系统不会产生大幅瞬态脉冲。失控的脉冲放大会对波导模块造成永久性损伤。

在科研实验环境中，最常见的光学损伤情景为：在稳定锁模的种子激光器未连接时启动光学放大器。例如，当种子激光在放大器运行过程中丧失锁模状态时，就可能发生此类损伤。为防止损坏，当波导模块连接至放大器输出端时，必须在重新锁模种子激光前关闭放大器。

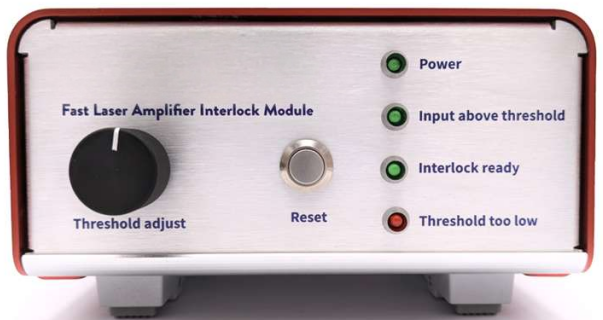

为保护敏感波导模块免受光学损伤，筱晓光子提供配套产品——快速激光放大器互锁模块（FLAIM）。FLAIM 为紧凑型台式模块，可在种子光出现短时或长时中断时快速关闭光学放大器系统。模块配备可调节输入阈值，用于触发保护电路，并在 <1 ms 内关闭连接的放大器。正确使用 FLAIM，可在实验室环境中有效保护高价值纳米光子组件免受意外损伤。
