项目

规格/参数

光纤对准方式

纤芯对准

适用光纤类型

SMF(G.652), MMF(G.651), DSF(G.653), CSF(G.654), NZDSF(G.655), BIF(G.657)

包层直径

80~150 μm

涂覆层直径

100 μm~3 mm

光纤切割长度

5~16 mm

熔接/加热模式

100个熔接模式和30个加热模式

熔接损耗

0.02 dB(SMF), 0.01 dB(MMF), 0.04 dB(CSF), 0.04 dB(DSF), 0.04 dB(NZDSF), 0.02 dB(BIF)

熔接时间

SM FAST模式：平均7~9秒
SM AUTO模式：平均11~13秒
AUTO模式：平均14~16秒

加热时间

60mm模式：平均8~15秒
60mm slim模式：平均5~10秒

熔接结果存储

20000个最新熔接记录，100个最新熔接图像

光纤观察方式与放大倍数

两轴观测的5英寸TFT触摸屏
X/Y单独显示320倍，X/Y同时显示200倍

拉力试验

2 N

回波损耗

>60 dB

对应热缩管

60 mm、40 mm 和藤仓的微型热缩管，最长支持66 mm

满电状态下熔接加热次数

使用BTR-19锂电池可以维持300次的熔接加热循环（6380 mAh大容量锂电池）

交流供电

AC100~240 V（50/60 Hz），最大1.5 A

直流供电

DC10~15 V，最大7 A

电极棒寿命

约6000芯

接口

USB2.0（Type-C）：用于PC连接和充电宝供电，支持因特网联网软件升级
USB2.0（Type-A）：可用于连接外置LED灯以及为移动设备充电
6针Mini-DIN口：用于RS02/03热测钳供电

无线通信

无线连接标准：Bluetooth 5.2 LE

GPS

记录当前熔接位置（无位置追踪功能）

尺寸

157 W × 178 D × 171 H（mm）（不包括突出部）

重量

含电池2.7 kg

操作条件

海拔：0~5000 m，风速：15 m/s
温度：-10~50 °C，湿度：0~95% RH

三防性能

抗摔：76 cm高度六方向的自由坠落

防雨：降水量在10 mm/hr的情况下10分钟
防尘：暴露于灰尘中（0.1~500 μm大小的硅酸铝颗粒）

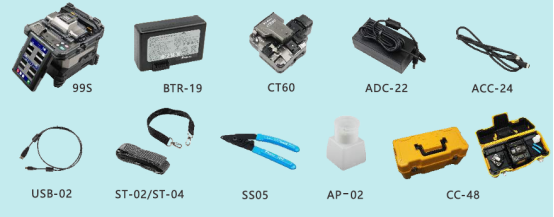

名称

型号

数量

熔接机主机

99S

1台

电池组

BTR-19

1块

交流适配器

ADC-22

1个

交流电源线

ACC-24

1根

光纤切割刀

CT60

1把

USB数据线

USB-02

1根

熔接机拎袋带

ST-02

1条

备用电极

ELCT2-16C

1对

光纤夹具套装板

SP-05

1对

携带箱

CC-48

1个

工作托盘（左/右）

WT-11L/WT-11R

1个

工作托盘J型板

JP-11

1个

三脚架螺丝（用于熔接机）

TS-04A

1个

携带箱背带

ST-04

1条

酒精分配器

AP-02

1个

使用说明书

-

PDF存储在熔接机内

无线、PC和夹具设置指南

SG-11-C

1份

警告与注意事项

WAC-01-C

1份

熔接测试报告

-

1份

单芯光纤剥线钳

SS05

1把

名称

型号

备注

光纤夹具

FH-70-200

200um涂覆层直径

光纤夹具

FH-70-250

250um涂覆层直径

光纤夹具

FH-70-900

900um涂覆层直径

光纤夹具

FH-70-160

160um涂覆层直径

光纤夹具

FH-70-500

500um涂覆层直径

光纤夹具

FH-60-DC250

皮线光缆中的250um

光纤夹具

FH-FC-20

2mm直径光缆中的900um

光纤夹具

FH-FC-30

3mm直径光缆中的900um

光纤夹具

FH-60-LT900

900um松套管光缆

直流电源线

DCC-20

汽车点烟器转BTR-15/DCA-03

直流电源线

DCC-21

汽车蓄电池转BTR-15/DCA-03

电池充电器

BTC-19

可为BTR-19充电的电池充电器

电池充电器

ADC-21

交流适配器

电池充电器

ACC-26

交流电源线
