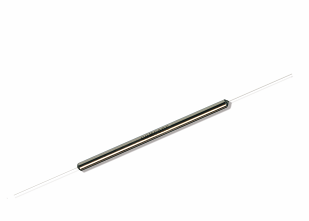

    • 1×2（2×2）高温单模宽带分光器

    一种专为极端高温环境设计的光纤无源器件，能够在高达 +300°C 的工作温度下，将宽谱光信号按照精确比例进行分配。与窄带分光器不同，宽带分光器支持更宽的工作带宽（典型值为 ±40 nm），适用于需要覆盖多个波长或存在波长漂移的应用场景

    产品特点高持续耐温；低偏振相关损耗；高方向性；稳定可靠

    型号无

    应用领域航空航天 | 石油服务系统 | 军事应用 | 特殊光网络

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Sherry

    电话：16628709332

    邮箱：moli@microphotons.com

    加入询价单 立即询价 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 工作功率(最大)

    5W

  • 尺寸图
    • 详细参数

    规格参数

    参数

    单位

    分光比：

    50:50

    端口配置


    优级

    A级

    端口配置


    1×2 或 2×2”

    带宽

    nm

    ±40

    插入损耗

    最大 dB

    3.4

    3.6

    附加损耗

    典型值 dB

    0.07

    0.1

    均匀性

    最大 dB

    0.6

    1.0

    偏振相关损耗

    最大 dB

    0.1

    0.15

    回波损耗*

    最小 dB

    55

    50

    工作功率

    最大 W

    5

    工作温度

    °C

    -40 至 +200

    存储温度

    °C

    -50 至 +200

    封装类型

    mm

    S6

    Ø3x54：用于裸纤

    工作温度

    °C

    +200 至 +300

    存储温度

    °C

    +200 至 +300

    光纤类型


    高温单模光纤

    封装类型

    mm

    M12

    7.5x9x62：用于裸纤

    *仅在中心波长进行测试。对于1x2版本，有一个约20cm长的未使用终端端口。


    分光比与插入损耗换算表

    分光比

    最大插入损耗 (dB)

    优级

    A级

    输出端口 1

    输出端口 2

    输出端口 1

    输出端口 2

    50:50

    3.4

    3.4

    3.6

    3.6

    60:40

    2.5

    4.4

    2.8

    4.8

    70:30

    1.8

    5.6

    2

    6.1

    80:20

    1.1

    7.4

    1.3

    8

    90:10

    0.6

    10.8

    0.8

    12

    95:05

    0.4

    14.6

    0.5

    18.4

    96:04

    0.3

    16

    0.4

    19

    97:03

    0.3

    17.5

    0.4

    19.5

    98:02

    0.2

    19

    0.3

    20

    99:01

    0.2

    21.5

    0.3

    22

    99.5:0.5

    0.2

    23

    0.3

    24



    典型光谱



    订购信息

    H T S B S

    Wavelength

    4=1550nm

    7=1310nm

    P=2000nm

    S=Specify


    Structure

    1=1x2

    2=2x2


    Splitting Ratio

    05=99.5:0.5

    99=99:1

    98=98:2

    97=97:3

    96=96:4

    95=95:5

    …

    50=50:50



    Grade

    P=Premium

    A=A grade


    Package 5=S6 with 155µm bare fiber  pigtail O=M12 with 155µm bare fiber pigtail


    Fiber Length 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify 153



    Connector

    0=None

    1=FC/PC

    2=FC/SPC

    3=FC/APC

    4=SC/SPC

    5=SC/APC

    6=ST

    7=FC/UPC

    8=SC/UPC

    9=MU

    A=LC/PC

    B=SC/PC

    C=LC/UPC

    D=LC/APC




    可选配置表
