DTS-APD2 模块内部集成2组单模/多模WDM和APD光电探测器，广泛应用于分布式光纤测温传感，分别用来检测Stokes和Anti-Stokes信号光。 模块内置恒温恒压控制模块，保证APD光探测器芯片始终处于恒定状态，具有温漂小、噪声低的特点。针对微弱信号特点，模块采用多级放大和噪声抑制技术保障系统获得高质量的输出信号，提高系统信噪比。 该探测器模块采用单电源DC+5V供电，模块内置高精度驱动电路与逻辑控制电路，可通过串口及上位机配置工作参数。
产品特点专有双通道设计；针对拉曼信号进行了优化；高增益、低噪声；内置温度补偿；宽带和低NEP
型号MP-DTS-APD2-I-SM-M
应用领域分布式光纤测温 (DTS) | 光纤振动/声波监测 (DVS/DAS) | 光通信与OTDR | 光通信与OTDR
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 带宽
900-1700nm 150MHz

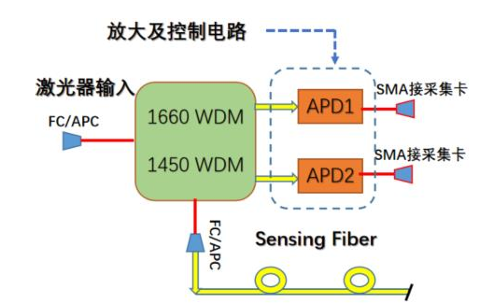

图1 DTS-APD2 光电探测器原理框图
如图1所示，该模块内部集成1450nm和1650nmWDM、低噪声APD多级放大电路和控制电路等功能模块。
典型参数：
参数 | 单位 | 最小值 | 典型值 | 最大值 |
APD光电探测器指标 | ||||
工作波长 | nm | 900 | - | 1700 |
响应度 | A/W | - | 8.5 | 20 |
雪崩电压VBR | V | 40 | - | 60 |
暗电流 | nA | - | 2 | 10 |
带宽 | MHz | - | 150 | - |
光电流响应度 | mV/nA | - | 100 | - |
WDM光学指标 | ||||
工作波长 | nm | 1450&1550&1660 | ||
波段范围 | nm | 1443-1457&1553-1557&1645-1685 | ||
插入损耗 | dB | - | - | 1.2 |
1460/1550+1660隔离度 | dB | 60 | - | - |
1660/1550+1450隔离度 | dB | 60 | - | - |
插入损耗温度稳定性 | dB/℃ | - | - | 0.005 |
波长稳定性 | nm/℃ | - | - | 0.003 |
回波损耗 | dB | 45 | - | - |
功率承载 | mW | - | - | 500 |
工作环境
参数 | 单位 | 最小值 | 典型值 | 最大值 |
工作温度范围 | ℃ | -10 | +25 | +60 |
储存温度范围 | ℃ | -40 | +25 | +85 |
相对湿度 | % | 5 | 40 | 90 |
电源规格
参数 | 单位 | 最小值 | 典型值 | 最大值 |
供电电压 | V | 4.75 | 5 | 5.25 |
电流 | A | - | 0.8 | - |
功耗 | W | ≤20 | ||

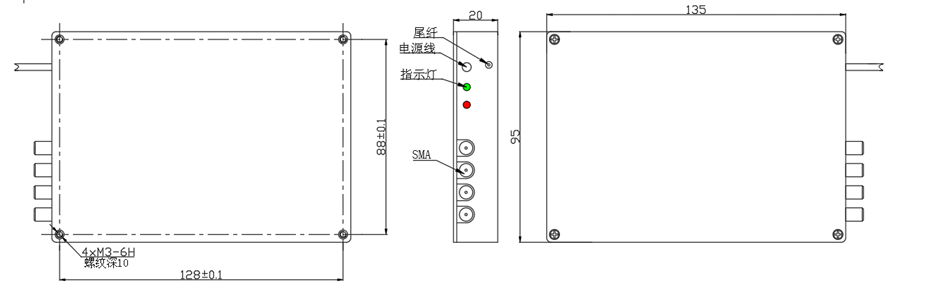

接口定义
接口类型 | 标签 | 说明 | 接口类型 |
电源 | DC+5V/GND | 模块电源 | AFR-250铜镀银导线 |
指示灯 | LED（绿） | 工作指示灯 | 正常为周期闪烁 |
LED（红） | 报警指示灯 | 红灯常亮报警 | |
光纤接口 | IN | 激光器输入端口 | 900um套管单模光纤、FC/APC接头 |
OUT | 接传感光纤 | 900um套管多模光纤、FC/APC接头 | |
信号输出端口 | S+ | 斯托克斯光信号差分+ | SMA母头 |
S- | 斯托克斯光信号差分- | SMA母头 | |
AS+ | 反斯托克斯光信号差分+ | SMA母头 | |
AS- | 反斯托克斯光信号差分- | SMA母头 |
尾纤规格
项目 | 说明 |
光纤类型 | SMF 900um套管（激光器输入端） |
尾纤长度（mm） | 500±20（可定制） |
连接头类型 | FC/APC |

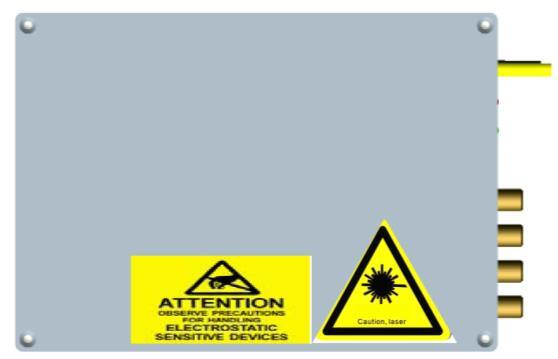

光学接口标签
警示标签 | 警示内容 | 标签形式及位置 |
激光安全警示标签 |  |  |
防静电警示标签 |  |
订购信息：
MP-DTS-APD2-I-SM-M
SM = single-mode; MM = multimode 62.5/125; others are customized
