透镜光纤是通过在光纤末端加工出特定几何形状的透镜，实现与激光二极管（LD）、光电二极管（PD）或光波导直接耦合的关键连接部件。其设计特别适用于蝶形封装模块及光泵浦模块，能显著提升空间耦合效率。
产品特点适配 355nm YAG 激光； 近紫外与可见光共焦设计；激光维修最佳化；长工作距离设计
型号MP-SLF-3-20
应用领域生物医疗 | 光纤传感 | 工业与科研 | 特种及前沿领域
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
透镜半径 剥离长度
3≦R≦20 [μm] 5≦Ls≦30 [mm]
核心加工技术
我们拥有自研的精密加工设备，确保透镜形状的高精度与低偏心。
全研磨工艺：包括先端R角在内的所有部位均采用研磨加工，而非放电或蚀刻。
动态对准：加工过程中实时通光监控，根据纤芯位置调整加工路径，将偏心误差降至最低。
多样化选型：根据LD/PD的光斑模式（Beam Pattern）选择最佳透镜形状。

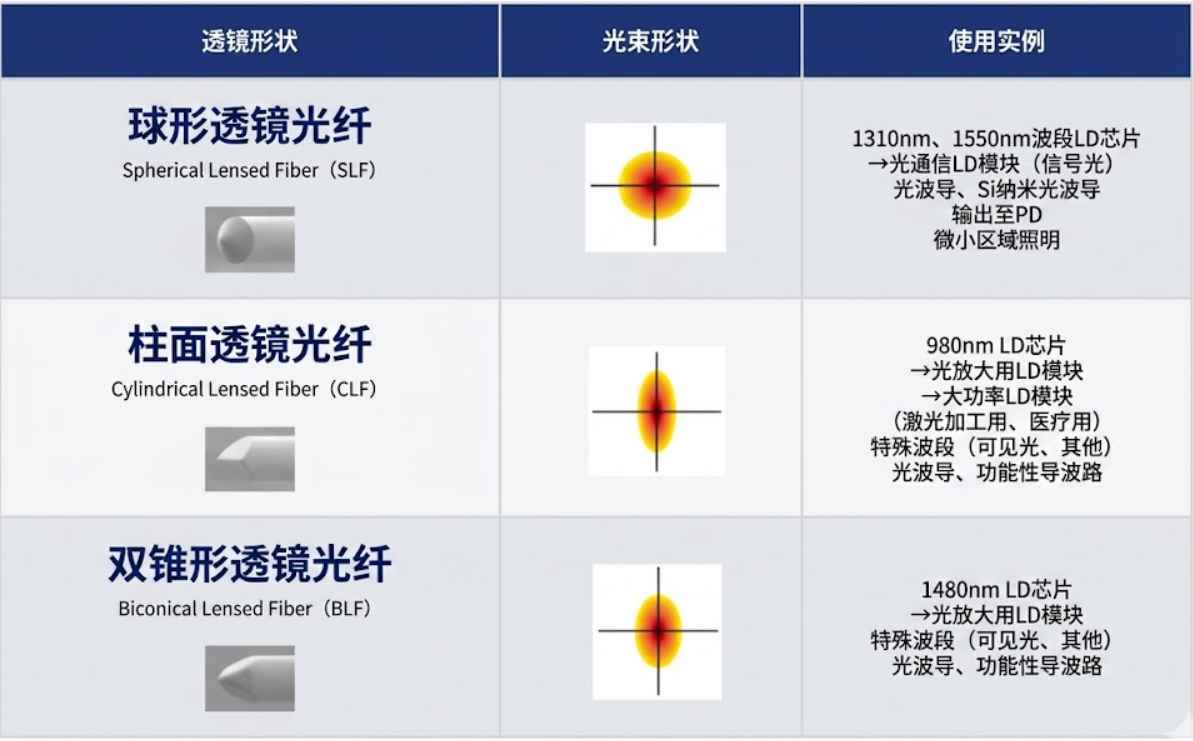

透镜类型及应用领域

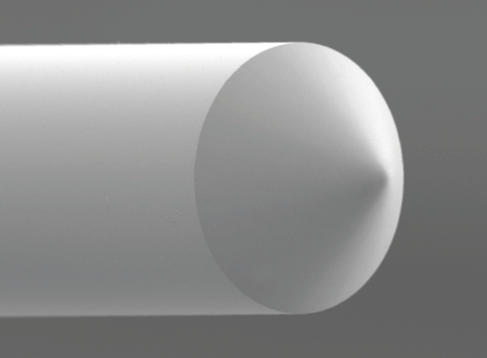

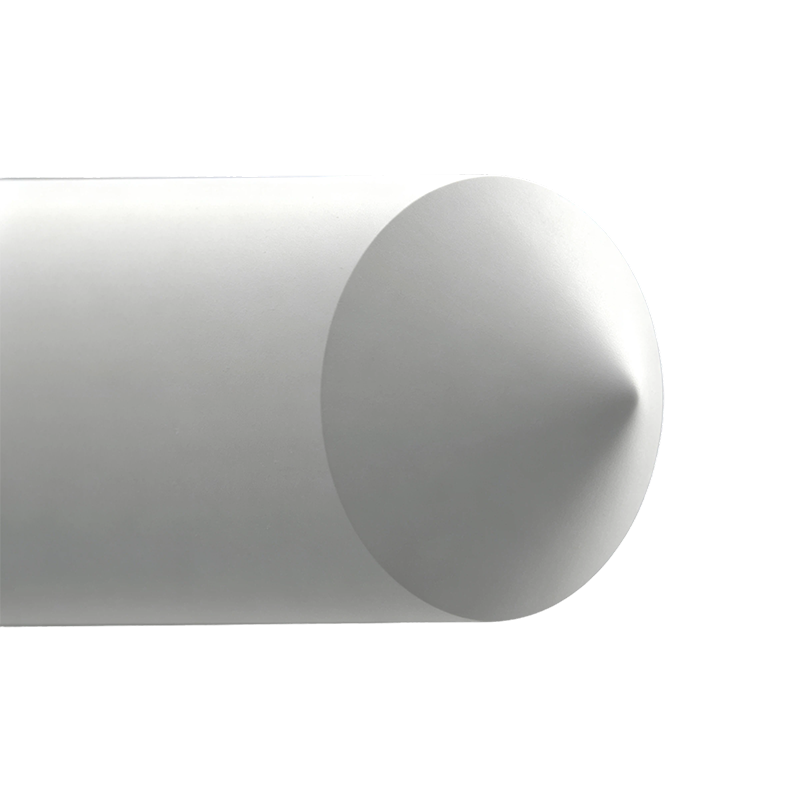

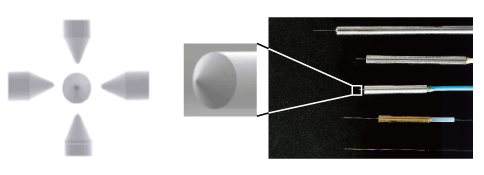

球形透镜光纤 SLF (Spherical)
球形透镜光纤 (SLF：Spherical Lensed Fiber) 是通过将光纤端部加工成以纤芯为顶点的圆锥形状，并使圆锥尖端具有半球形曲率而制成的透镜。SLF 对于具有圆形光斑模式的光具有出色的耦合效率。它被广泛应用于光通信 LD 模块、光波导、硅纳米光波导 (Si细线导波路)、PD (光电二极管) 的输出、LD (激光二极管) 的输入以及微小区域的照明等领域。
应用案例
应用/功能描述 | 具体应用实例 |
与激光二极管 (LD) 耦合 | 光通信 LD 模块（信号光） |
与光波导、硅纳米光波导 (Si细线导波路) 耦合 | 光探针 |
向光电探测器 (PD) 输出 | 光电子集成电路 (OEIC) |
微小区域照明 | 气体传感器 |
与 VCSEL（垂直腔面发射激光器）耦合 | 甲烷气体传感器 |
点状照射 |
规格参数
透镜半径 | 3≦R≦20 [μm] |
剥离长度 | 5≦Ls≦30 [mm] |
光纤类型 | SMF, MMF, PMF, Speciality Fiber |
锥体角度 | 50 ~ 140, Special ：5 ~15, 30 [deg.] |
选配选项
AR镀膜 | 980, 1310, 1480, 1550 nm Reflectance Max. 0.3% |
金属化 | Chemical Plating Ni, Au / Physical Sputtering Ti, Pt, Au |

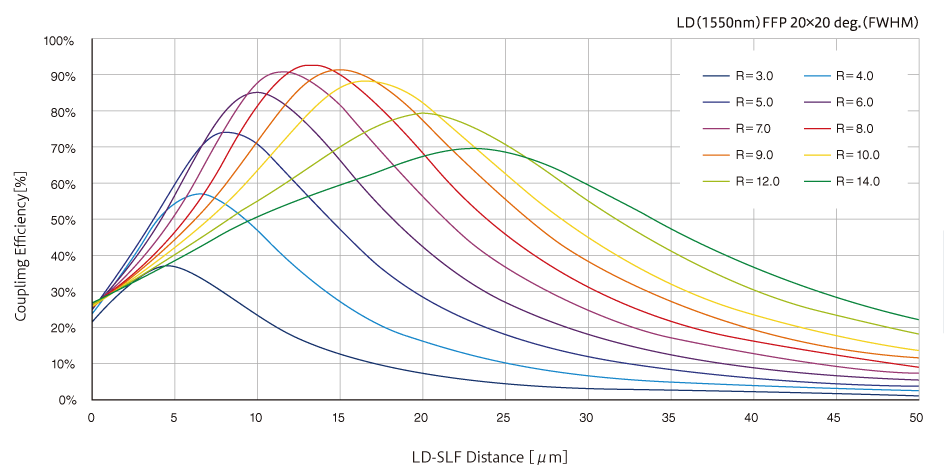

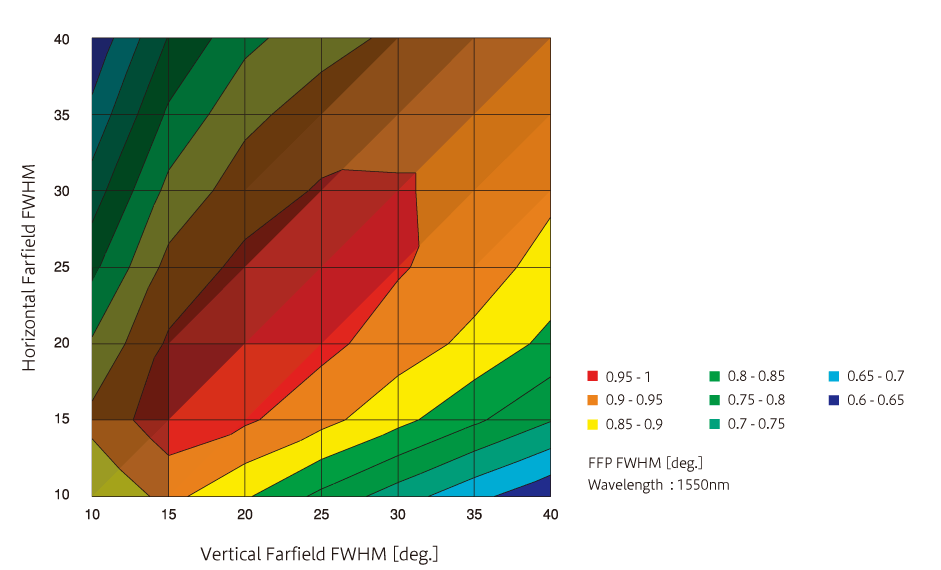

SLF（球形透镜光纤）的耦合效率
耦合效率曲线
无
