这款双输出铌酸锂马赫 - 曾德尔调制器凭借优异的电光效应，广泛应用于高速光通信系统、激光传感以及光载无线通信系统。产品采用马赫 - 曾德尔推挽结构与 X 切型设计，理化性能稳定，既可用于实验室科研，也能适配工业成套设备。
产品特点插入损耗低；工作带宽大；半波电压低；支持定制化设计
型号MP-AM-1550-20G-PP-FA-DO
应用领域光载无线通信系统 | 量子密钥分发 | 激光传感系统 | 边带调制
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
工作波长 电气接口
1525/1550/1565nm 2.92mm 母头
技术规格表
绝对最大额定参数
参数名称 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
最大输入光功率 | Pin,Max | dBm | — | — | 20 |
最大射频输入功率 | — | dBm | — | — | 23 |
偏置电压 | Vbias | V | 0 | — | 8 |
工作环境温度 | Top | ℃ | -10 | — | 60 |
存储温度 | Tst | ℃ | -40 | — | 85 |
工作湿度 | RH | % | 5 | — | 90 |
光学参数
参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
工作波长 | λ | 1525 | 1550 | 1565 | nm |
插入损耗 | IL | — | 4.5 | 5.5 | dB |
光回波损耗 | ORL | — | — | -25 | dB |
1 号输出端通断消光比（直流） | ER@DC | 25 | 30 | — | dB |
2 号输出端通断消光比（直流） | ER@DC | 25 | 30 | — | dB |
输入光纤 | — | 1550nm 保偏光纤（纤芯 / 包层：125/250μm） | |||
输出光纤 | — | 1550nm 保偏光纤（纤芯 / 包层：125/250μm） | |||
光纤接口 | — | FC/PC、FC/APC，也可接受定制 |
参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
工作带宽（-3dB 带宽） | S21 | — | 20 | — | GHz |
半波电压（1GHz 下） | Vpi | — | 3.5 | — | V |
射频回波损耗 | S11 | -12 | -10 | — | dB |
射频输入阻抗 | ZRF | 50 | 50 | 50 | Ω |
电气接口 | — | 2.92mm 母头 |
电学参数

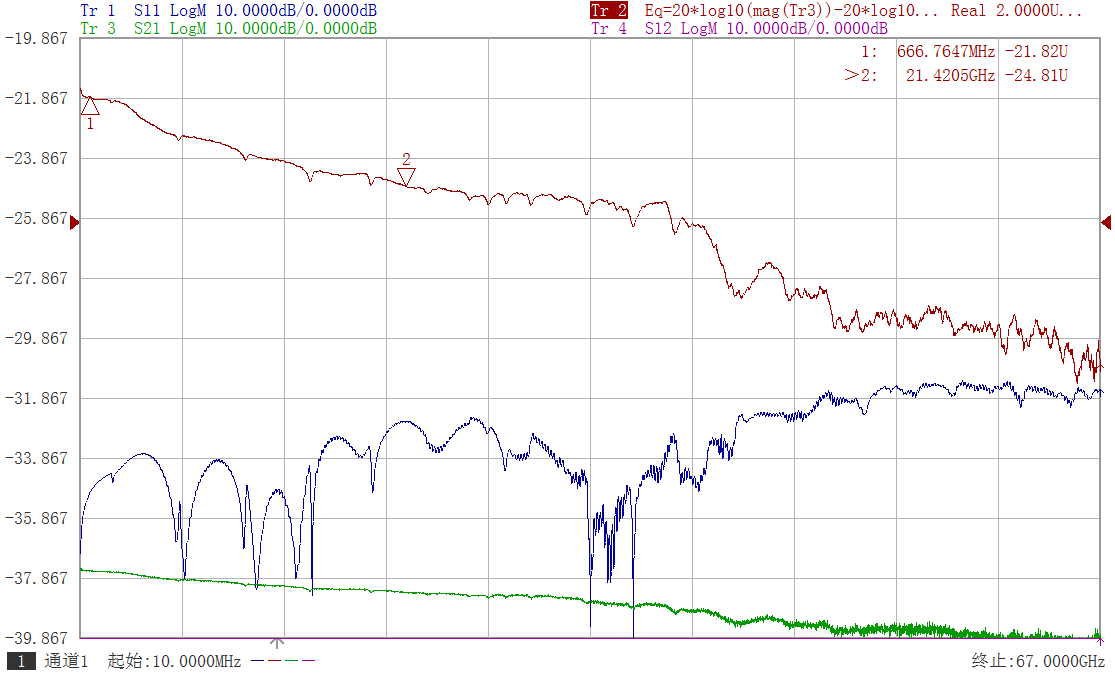

S21&S11 Curve
无
