该高速探测器，内部集成了高响应速度的PIN光电二极管，可根据探测波长范围选择Si或InGaAs材料型号。二极管利用光伏效应将光功率转换为电流，当通过50Ω终端连接至示波器时，可用于测量激光脉冲宽度。当通过50Ω终端连接至频谱分析仪时，则可用于测量激光的频率响应。 高速探测器均内置由长寿命纽扣电池构成的偏压电源。使用时，只需将同轴电缆连接至探测器的BNC输出接口，并在示波器或频谱分析仪端进行50Ω终端匹配即可。
产品特点尺寸小巧，便于集成；内置长续航偏压电池；孔位接口丰富，适配性强
型号MP-PD-900-1700-I-2G
应用领域Q开关激光器输出监测 | 锁模激光器输出监测 | 外调制连续波激光器输出监测 | 时域及频域响应测量
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
波长范围 响应灵敏度
900nm-1700nm 0.95A/W@1550nm
技术规格表
项目 | 指标 | ||
型号 | MP-PD-380-1100-S-2G | MP-PD-380-1100-S-1.5G | MP-PD-900-1700-I-2G |
探测器材料 | Si | Si | InGaAs |
波长范围 | 380nm-1100nm | 380nm-1100nm | 900nm-1700nm |
响应灵敏度 | 0.4A/W@700nm | 0.4A/W@700nm | 0.95A/W@1550nm |
上升/下降时间 | <200ps/<200ps | <270ps/<270ps | <200ps/<200ps |
有效探测直径 | 0.1mm | 0.2mm | 0.08mm带球透镜 |
暗电流 | 1pA | 1pA | 80pA |
接收角 | 45° | 45° | 25° |
带宽 | 2GHz | 1.5GHz | 2GHz |
噪声等效功率 | 0.002pW/√Hz | 0.002pW/√Hz | 0.002pW/√Hz |
饱和功率 | ≥10mW | ≥10mW | ≥10mW |
光信号输入接口 | 空间输入 FC接头 | 空间输入 FC接头 | 空间输入 FC接头 |
电信号输出接口 | BNC | BNC | BNC |
安装固定孔 | M4/8-32 | M4/8-32 | M4/8-32 |
电源 | 内置9V 电池 | 内置9V 电池 | 内置9V 电池 |

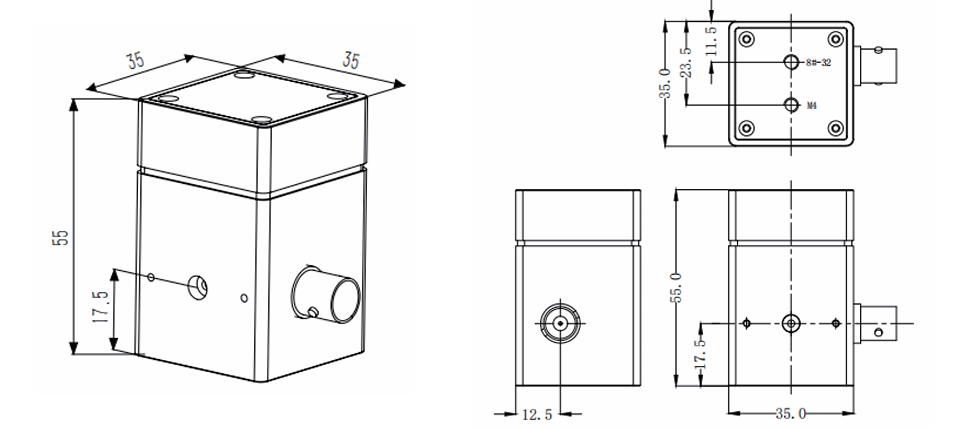

尺寸 | 35*35*55mm | 35*35*55mm | 35*35*55mm |
重量 | 110g | 110g | 110g |

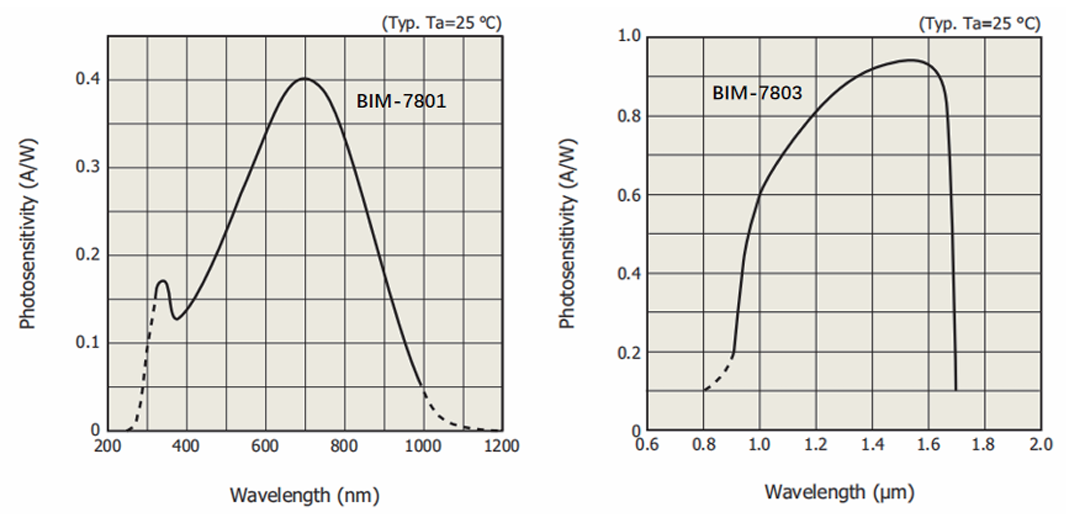

响应曲线
无
