    无人机光纤传输系统是面向无人机应用场景定向开发的光纤通信系统。系统通过光纤传输模拟视频信号、高清视频信号及 TTL 电平信号，并可根据需求扩展 RS485、RS422、RS232 异步数据、双向音频、电话、开关量等多种信号，适用于长距离、低干扰、高稳定性的无人机通信场景。

    产品特点抗电磁干扰能力强；支持 PAL/NTSC 视频协议；光纤盘长度可选；天空端体积小、重量轻

    型号MP-FPV-5

    应用领域应急救援 | 电力巡检 | 地质测绘 | 科研测试

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Sherry

    电话：16628709332

    邮箱：moli@microphotons.com

    加入询价单 立即询价 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 长度 外壳材质 光接口

    5KM ABS FC/UPC

  • 尺寸图
    • 详细参数

    技术规格表

    光纤放线盒规格

    长度

    光纤型号

    外壳材质

    光接口

    产品尺寸

    产品重量

    5KM

    MP-FPV-5

    ABS

    FC/UPC

    10×10×28CM

    600g

    10KM

    MP-FPV-10

    ABS

    FC/UPC

    12×12×37CM

    1180g

    15KM

    MP-FPV-15

    ABS

    FC/UPC

    12×12×37CM

    1600g

    20KM

    MP-FPV-20

    ABS

    FC/UPC

    12×12×37CM

    1960g

    25KM

    MP-FPV-25

    ABS

    FC/UPC

    14.7×14.7×47CM

    2476g

    30KM

    MP-FPV-30

    ABS

    FC/UPC

    14.7×14.7×47CM

    2853g

    50KM

    MP-FPV-50

    ABS

    FC/UPC

    14.7×14.7×52CM

    4525g

    60KM

    MP-FPV-60

    ABS

    FC/UPC

    16×16×52CM

    5300g

    光纤重量：80g/km

    产品衰减：

    1310nm：≤0.36dB/KM

    1550nm：≤0.22dB/KM





    天空端参数


    指示灯

    功能说明

    P

    电源指示灯，接通电源常亮

    F

    光纤指示灯，接通电源闪烁，接通光纤常亮

    V

    视频指示灯，接通视频信号常亮

    D

    数据指示灯，接通数据常亮






    如图所示本产品采用 1.0mm 间距数据（随产品附带有 30CM 长数据线）

    定义从左向右

    1. GND

    2. VCC 5~24V

    3. VIDEO

    4. TX

    5. RX（SBUS 协议数据线只接 RX）





    参数项

    参数值

    工作电压

    DC-5~9V

    工作功率

    ≤2.1W

    光纤接口

    单纤 FC

    使用波长

    1270/1330nm

    传输距离

    ≥30KM（传输距离可选 20/40/60/80/100KM）

    视频协议

    PAL/NTSC

    尺寸

    60.5×29×14.5mm

    重量

    16g

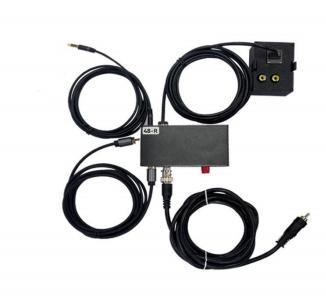

    地面端参数




    参数项

    参数值

    工作电压

    2S~6S / XT60 接口

    工作功率

    ≤2.1W

    光纤接口

    单纤 FC

    使用波长

    1270/1330nm

    传输距离

    ≥30KM

    视频协议

    PAL/NTSC

    尺寸

    95mm×62mm×48mm

    重量

    112g

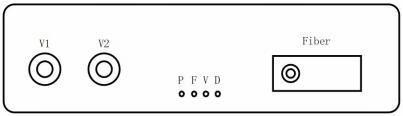

    地面端前面板说明




    接口 / 指示灯

    功能

    V1/V2

    2 路视频输出，BNC/AV 莲花座可选

    P

    电源指示灯

    F

    光纤指示灯

    V

    视频指示灯

    D

    数据指示灯

    Fiber

    FC 光纤接口

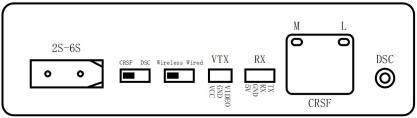

    地面端后面板说明




    接口 / 开关

    功能

    XT60

    电源输入接口，支持 2S~6S

    滑动开关 1

    协议切换，CRSF / DSC-PPM

    滑动开关 2

    有线 / 无线模式切换

    VTX

    图传接口

    RX

    无线接收机接口

    DSC

    教练模式接口

    CRSF

    CRSF 协议接口

    工作模式说明

    1.无线模式

    将滑动开关 2 拨至无线模式。此时 M/L 指示灯熄灭，滑动开关 1 失效，可通过 VTX/RX 接口接入无线接收机，实现地面端无线控制。

    2.有线模式

    将滑动开关 2 拨至有线模式。此时 M 灯常亮，L 灯闪烁。插入对应接口后，协议连接正常时 L 灯常亮。

    3.CRSF 模式

    将滑动开关 1 拨至 CRSF。使用对应遥控器转接板，通过网线连接地面端和遥控器。遥控器设置为外置高频头 CRSF，连接正常后 L 灯常亮。

    4.DSC-PPM 教练模式

    将滑动开关 1 拨至教练模式。使用 3.5mm 耳机线连接地面端 DSC 口与遥控器 DSC 口。遥控器关闭内置 / 外置高频头，模式设置为 Slave/Jack，连接正常后 L 灯常亮。

    5.SBUS 协议模式

    使用 SBUS 协议时，将滑动开关 2 设置为无线模式，RX 端子处不能接其他设备。遥控器选择 SBUS 协议，转接板插入遥控器后即可使用 SBUS 协议进行控制。

    使用注意事项

    1. 使用前请清洁光纤接头端面。

    2. 使用前请插入加长杆。

    3. 使用前请绑扎好挂架。

    4. 使用过程中保持匀速行驶，避免急速下降。

    5. 光纤连接时应避免过度弯折、拉扯或挤压。

    6. 接通电源前请确认接口连接正确。

    7. 使用过程中应观察 P、F、V、D 指示灯状态，确认电源、光纤、视频及数据连接正常。
