本产品是一款表面入射型大光敏面积的PIN光电探测器。探测器基于InP衬底，为全面器件结构，集成BNC接口。该产品具有10mm的方形入光窗口，探测波长范围为900-1700nm，具有高响应度、低暗电流等特性。主要应用于功率检测和仪器仪表等领域。
产品特点大光敏面；宽光谱响应；低暗电流；高饱和光功率
型号MP-PD-B-I-10-BNC
应用领域光功率检测 | 近红外光谱分析 | 光纤通信系统
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
感光范围 峰值波长 响应度
900/1700nm 1550nm 1.0A/W
产品参数
参数 | 测试条件 | 单位 | 下限 | 典型 | 上限 |
有源区边长 | mm | 10.0 | |||
感光范围 | nm | 900 | 1700 | ||
峰值波长 | nm | 1550 | |||
响应度 | Vr=0V,λ=1550nm | A/W | 1.0 | ||
暗电流 | Vr=0V | nA | 100 | ||
Vr=0.5V | uA | 0.5 | 20.0 | ||
电容 | f=1MHz, Vr=0V | nF | 15 | ||
串联电阻 | If=7mA and 10mA | Ω | 50 | ||
饱和光功率 | Vr=0V,λ=1550nm | mW | 70 | ||
响应度不均匀性 | 80% of active area | % | 2 |
*Vr：反向电压， If：正向电流，F：频率
最大允许范围
参数 | 单位 | 参数值 |
储存温度 | ℃ | -25~70 |
工作温度 | ℃ | -25~70 |
反向电压 | V | 0.1 |
反向电流 | mA | 50 |
正向电流 | mA | 10 |

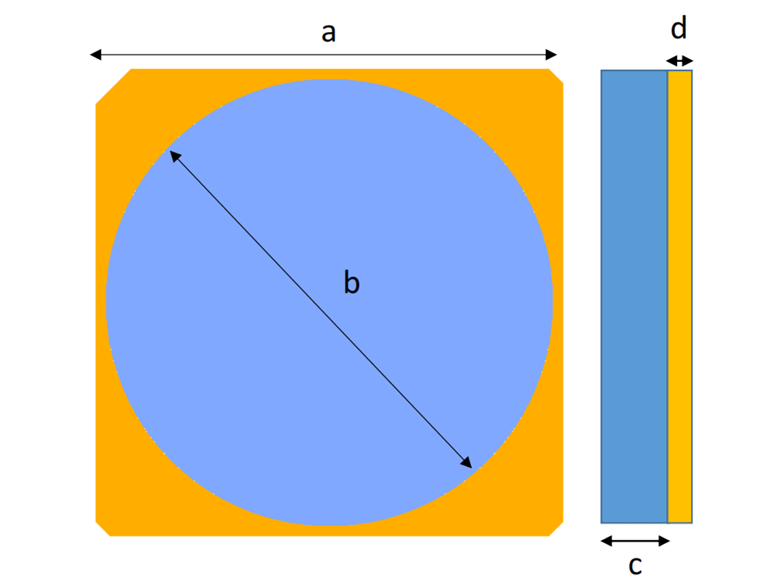

芯片尺寸
芯片尺寸 | a | 12.7mm |
光敏面直径 | b | 12mm |
衬底厚度 | c | 300±40um |
背金属厚度 | d | 2um |

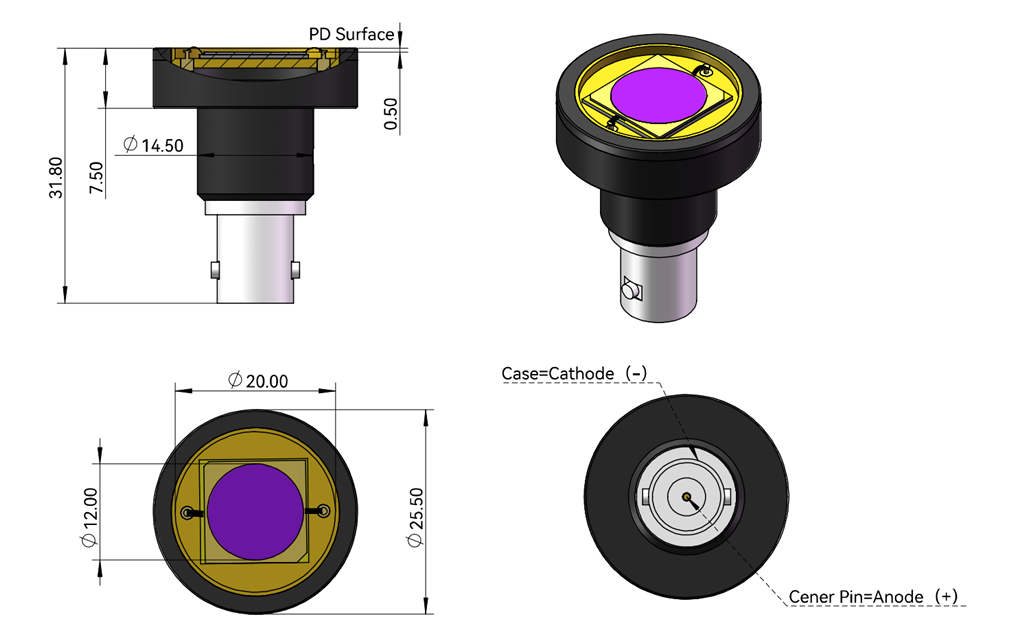

封装
加装BNC的封装结构
无
