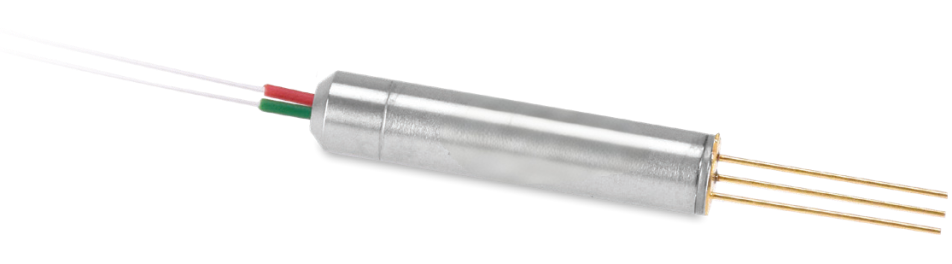

MP-VOA-780-500是一款基于微机电系统（MEMS）技术的精密光功率调节器件。产品内部采用可电控转动的微型反射镜，通过施加控制电压改变反射镜角度，从而调节输入光纤与输出光纤之间的光耦合效率，实现连续可变光衰减。产品采用Panda型PM780-HP保偏光纤，具有体积小、响应速度快、功耗低、重复性好和高消光比等特点，可提供透明型和不透明型两种工作版本，适用于偏振敏感光路中的光功率控制与均衡。
产品特点基于成熟的MEMS微镜平台；小型圆柱形封装；最大衰减范围可达50 dB；响应时间不超过1 ms；
型号MP-VOA-780-500
应用领域OADM系统中的分布式功率均衡 | MUX/DMUX波分复用系统 | 波段均衡器 | 信道均衡器 | 光交叉连接设备 | 光通信线路板卡
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 衰减范围 响应时间
780 nm / 808 nm / 850 nm ≥45 dB（最大50 dB） ≤1 ms
技术规格表
参数 | 规格 |
工作波长 | 780 nm / 808 nm / 850 nm |
插入损耗 | ≤1.2 dB |
消光比 | ≥18 dB |
带连接器时消光比 | ≥16 dB |
衰减斜率 | ≤20 dB/V |
回波反射 | ≤-50 dB |
最大输入光功率 | 500 mW |
响应时间 | ≤1 ms |
重复性 | ≤0.1 dB |
机械耐久性 | ≥1×10⁹次 |
光纤类型 | Panda保偏光纤 |
标准衰减范围 | ≥45 dB |
可选衰减范围 | 最大50 dB |
驱动方式 | 非锁定式 |
直流驱动电压 | 0～7 VDC |
最大损伤电压 | 10 VDC |
绝缘电阻 | ≥2 MΩ |
最大功耗 | 20 μW |
工作温度 | -5～70 ℃ |
存储温度 | -40～85 ℃ |

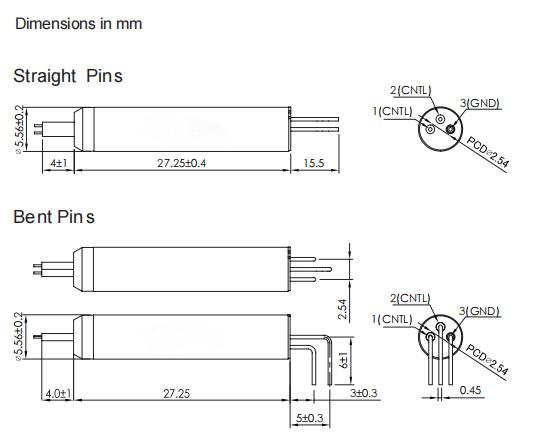

产品尺寸图与引脚定义
引脚 | 功能 |
1 | CNTL，控制端 |
2 | CNTL，控制端 |
3 | GND，接地 |

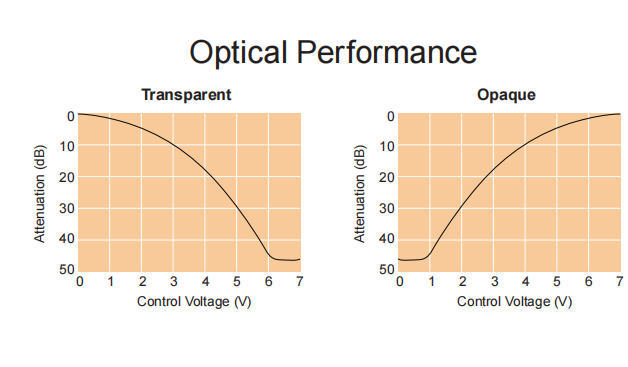

控制电压与光衰减特性曲线图
订购信息
外壳类型 | 圆柱形 |
衰减器类型 | 透明型 |
衰减器类型 | 不透明型 |
衰减范围 | ≥45 dB |
可选衰减范围 | 最大50 dB |
WDL | 不适用 |
键位方向 | 无方向、慢轴、快轴 |
光纤类型 | 250 μm裸纤 |
光纤类型 | 900 μm松套 |
连接器 | 可选接口 |
尾纤长度 | 1 m或定制长度 |
引脚形式 | 直引脚或弯引脚 |
