常规V槽（Standard Fiber Array V-Groove）采用高精度石英、Pyrex或Tempax玻璃材料加工而成，专为光纤阵列（Fiber Array，FA）封装设计。产品采用高精度V型槽加工工艺，可实现光纤的精确定位和固定，具有优异的尺寸一致性、间距精度及环境稳定性，广泛应用于PLC光分路器、AWG、光纤耦合器、MEMS器件及高速光模块等光通信领域。
产品特点高精度V型槽加工工艺；光纤定位精度高，一致性好；支持125 μm、250 μm光纤；优异的环境稳定性
型号MP-FVG-2-250
应用领域PLC光分路器 | AWG阵列波导光栅 | 光纤耦合器 | 多通道光开关 | SIP光学封装 | 40G/100G高速光模块
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
通道数 光纤间距
2、4、8、16、32、64、96、128 CH 127 μm / 250 μm
技术规格表
参数 | 规格 |
材料 | 石英、硼硅酸盐玻璃或耐热硼硅玻璃 |
通道数 | 2、4、8、16、32、64、96、128 CH |
光纤间距 | 127 μm / 250 μm |
单槽间距公差 | ±0.0005 mm |
总间距公差 | ±0.0005～±0.0012 mm（随通道数变化） |
高度 | 1.5 mm |
尺寸 | 标准规格或按客户要求定制 |
通道数 | 光纤间距 | 长度(mm) | 宽度(mm) | 高度(mm) |
2 CH | 250 μm | 10 | 2.5 | 1.5 |
4 CH | 250 μm | 10 | 2.5 | 1.5 |
8 CH | 250 μm | 12 | 2.5 | 1.5 |
8 CH | 127 μm | 12 | 2.5 | 1.5 |
16 CH | 127 μm | 12 | 3.5 | 1.5 |
32 CH | 127 μm | 12 | 5.7 | 1.5 |
64 CH | 127 μm | 12 | 9.8 | 1.5 |
96 CH | 127 μm | 13.7 | 12 | 1.5 |
128 CH | 127 μm | 20 | 15 | 1.5 |

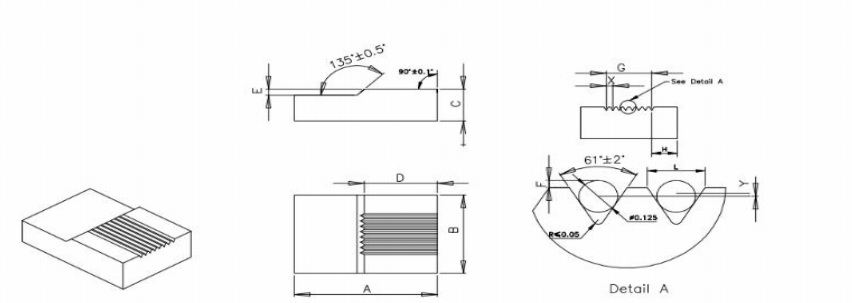

产品尺寸图
无
