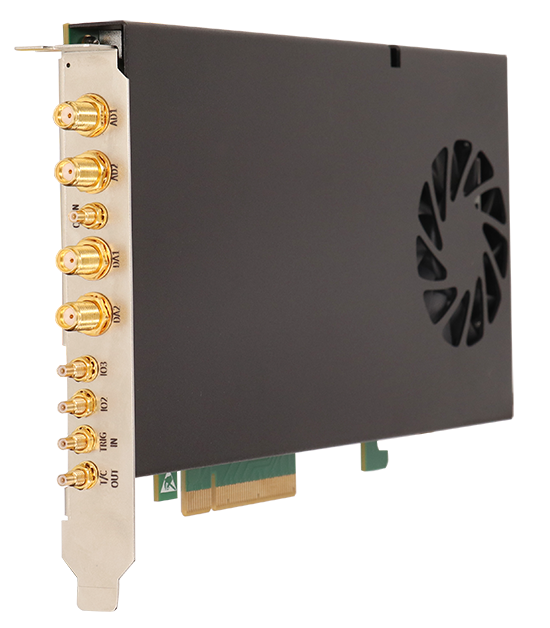

MP-LD8174-3G14作为高速数据采集卡，支持 2/4 通道同步采样、14 bit 分辨率和最高 3 Gsps 采样率，输入带宽覆盖 DC–800 MHz。板卡配备 DDR4 板载内存，具备 128 bit 位宽和 8 GB 存储容量，并支持更大容量定制；通过 PCIe x8 Gen3 总线进行高速数据传输，最大数据速率可达 48 Gbps。产品同时支持硬件触发、软件触发和手动触发等多种触发方式，并提供 DLL 动态链接库及上位机 Demo 软件，方便用户进行系统集成和二次开发。
产品特点高速同步采集；宽带模拟输入；大容量板载存储；丰富的触发功能；完善的软件开发支持；多种扩展接口；
型号MP-LD8174-3G14
应用领域波形记录仪 | 激光雷达 | 多通道瞬态记录仪 | 粒子物理 | 质谱分析
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
采样率 通道数 分辨率 带宽
3000Msps 4 14bit DC-1GHz
技术规格表
产品参数
采样率 | 3000Msps |
通道数 | 4 |
分辨率 | 14bit |
量程 | ±2v |
带宽 | DC-1GHz |
耦合 | AC/DC |
阻抗 | 50Ω |
缓存 | 8GB |
接口 | PCIe x8 Gen3 |
详细参数
端口 | ||||||
模拟输入 | 2/4通道，SMA | |||||
触发输入 | 1路宽范围触发输入，SSMC | |||||
触发输出 | 1路，SSMC | |||||
参考时钟输入 | 1路，SSMC | |||||
参考时钟输出 | 1路，SSMC | |||||
通信总线 | PCIex8Gen3 | |||||
JTAG二次开发接口 | 2.0mm2x14简牛座，内部 | |||||
UART串口 | 2.0mm3P插座，内部 | |||||
其他特性 | 2路PWM输出、1路脉冲计数器输入、2路IO、电平可配 | |||||
采集系统 | ||||||
分辨率 | 14bit | |||||
-3dB带宽 | DC-800MHz | |||||
输入通道 | 2/4通道同步采样 | |||||
采样率 | 最高3Gsps | |||||
采样模式 | 有限点采样 | |||||
满量程输入范围 | ±2V | |||||
输入耦合 | DC/AC切换 | |||||
输入阻抗 | 50Ω | |||||
极限输入 | ±2.1Vmax | |||||
存储 | ||||||
内存容量 | 8GB | |||||
记录能力/触发深度 | 软件可设，总容量不高于内存空间 | |||||
指标参数 | ||||||
输入阻抗 | 档位 | SNR | SINAD | SFDR | ENOB | 测试条件 |
50Ω | ±2V | 59 | 58 | 70 | 9.2 | 输入信号幅度-1dBFS，频率 255MHz，采样率3Gsps |
触发输入系统 | ||||||
触发源 | 软件触发、阈值(通道)触发、外部（模拟与数字）触发 | |||||
通道数 | 1通道，支持模拟和数字TTL、LVTTL，输入阻抗50Ω | |||||
触发输入电平 | 模拟输入±0.2V~±5V，标准数字TTL、LVTTL电平，方波/脉冲波/梯形波 | |||||
触发频率 | ≤2MHz | |||||
触发模式 | 后触发、预触发、延时触发 | |||||
触发方向 | 上升沿触发、下降沿触发、双边沿触发 | |||||
触发阈值调节 | ±0.1V~±5V精确可调 | |||||
触发输入宽度 | ≥50ns | |||||
触发延迟 | 0~2^31个采样周期 | |||||
触发输出 | ||||||
触发输出电平 | LVTTL，输出电流10mA | |||||
触发输出宽度 | ≥50ns，脉宽可调 | |||||
时钟系统 | ||||||
时钟源 | 内部/外部时钟源 | |||||
内时钟资源 | 10MHz，±1.5ppm，可选±10ppb | |||||
外输入时钟幅度 | 0.2Vpp~3.3Vpp正弦波或方波 | |||||
外输入阻抗 | 50Ω | |||||
外输入耦合方式 | AC耦合 | |||||
外参考时钟频率 | 10MHz，可定制其他频率 | |||||
电源要求 | ||||||
供电方式 | PCIe插槽供电，5557-2×3P连接器供电 | |||||
电源需求 | 12V/3A | |||||
尺寸重量 | ||||||
尺寸 | 标准全高全长PCIe板卡，占用一位PCIe插槽，长×厚×高：190×20×111mm | |||||
重量 | ~0.46kg | |||||
环境参数 | ||||||
工作温度 | 0℃~+50℃ | |||||
工作相对湿度 | 10%~90%RH，无结露 | |||||
存储温度 | -40℃~+85℃ | |||||
存储相对湿度 | 5%~95%RH，无结露 | |||||
系统需求
1>PCIex8Gen3接口;
2>大于4GB内存，1GB硬盘空间;
3>显示器分辨率大于1280x1024；
4>操作系统支持Windows、Linux以及国产操作系统
软件开发包
提供软件开发包，帮助用户快速完成应用开发集成。MSDK软件开发包适用于Windows、Linux等操作系统，支持C/C++、Matlab、Labview、Python、C#、QT等软件的二次集成开发，包含上位机软件、接口库、DEMO例程以及开发说明文档等。
