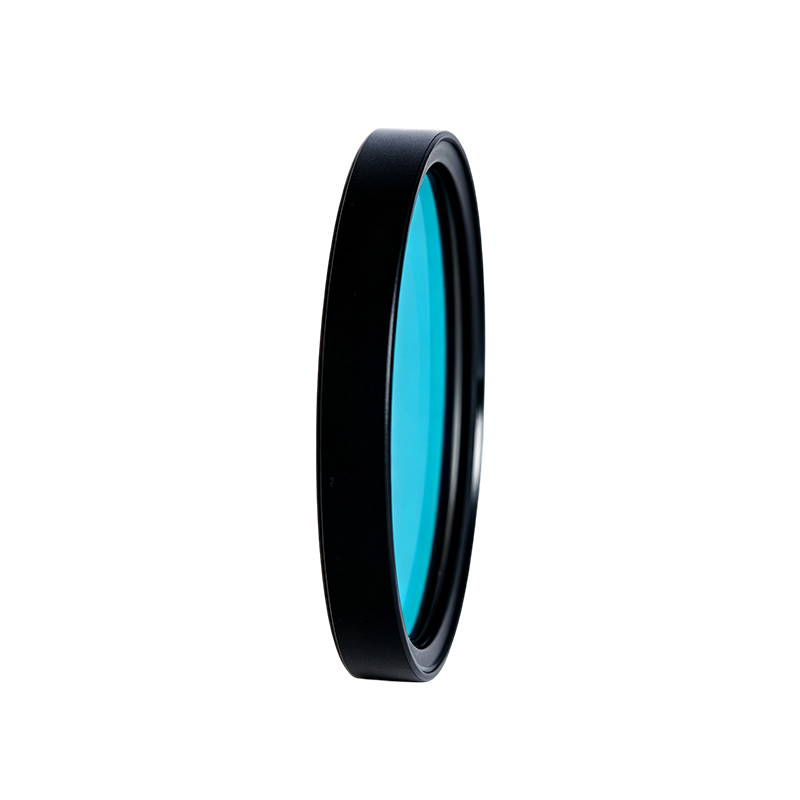

MP-BPF-704作为高性能光学带通滤光片，专为需要精准光谱选择和高效杂散光抑制的光学系统而设计。产品采用精密薄膜滤光技术，在目标波段具有优异的透射性能，同时能够对带外光谱进行深度阻断，并具备良好的宽角度入射适应能力，可在不同入射角条件下保持稳定的光谱性能。其结构紧凑、光谱过渡陡峭，便于集成到各类精密光学设备中，适用于光谱成像、机器视觉、工业检测、光学传感、光谱分析以及科研仪器等应用领域。
产品特点高透射性能；宽角度适应；大角度高透射；宽阻断范围；稳定光学参数
型号MP-BPF-704
应用领域光谱成像系统 | 工业光学检测 | 光学传感器 | 荧光检测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
波长 入射角 有效口径
704 nm 0 – 60° ≥ 80%（椭圆形）
技术规格表
规格 | 数值 |
透射带 | Tavg > 90% |
透射带（60°入射角） | Tavg > 85% |
阻挡带 | ODavg > 6 275 – 1100 nm |
阻挡带（60°入射角） | ODavg > 5 275 – 925 |
半高宽 | 20nm |
保证最小带宽 | 13 |
入射角 | 0 – 60° |
圆锥半角 | 0° |
截止过渡宽度（从透射到阻挡） | 3% |
截止过渡宽度（60°入射角）（从透射到阻挡） | 2.5% |
起始过渡宽度（从阻挡到透射） | 2% |
起始过渡宽度（60°入射角）（从阻挡到透射） | 3% |
有效口径 | ≥ 80%（椭圆形） |
横向尺寸（长×宽） | 25.2 mm × 35.6 mm |
未安装滤光片厚度 | 2.0 mm |
未安装厚度公差 | ±0.1mm |
表面质量（划痕‑麻点） | 60-40 |
滤光片有效折射率 | 1.82 |
光学损伤等级 | 未经测试 |
方向 | 反射面标有部件方向标记，面向入射光方向 |
光谱特性曲线图

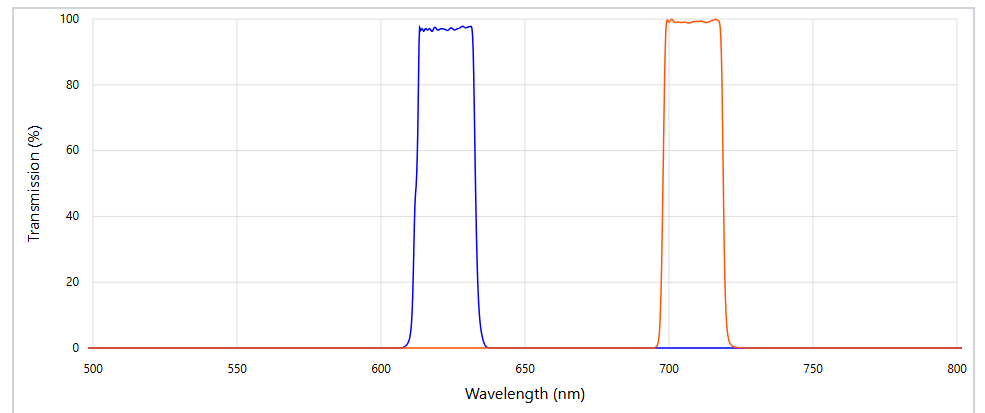

透过率—波长曲线

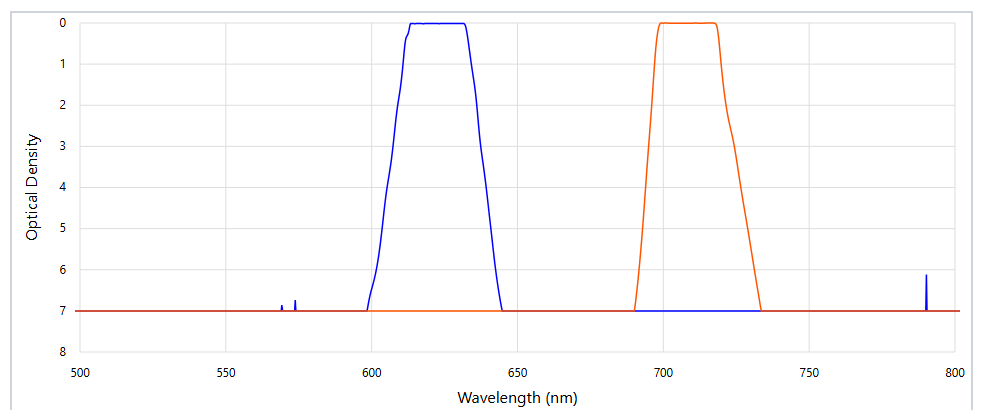

光密度光谱图
