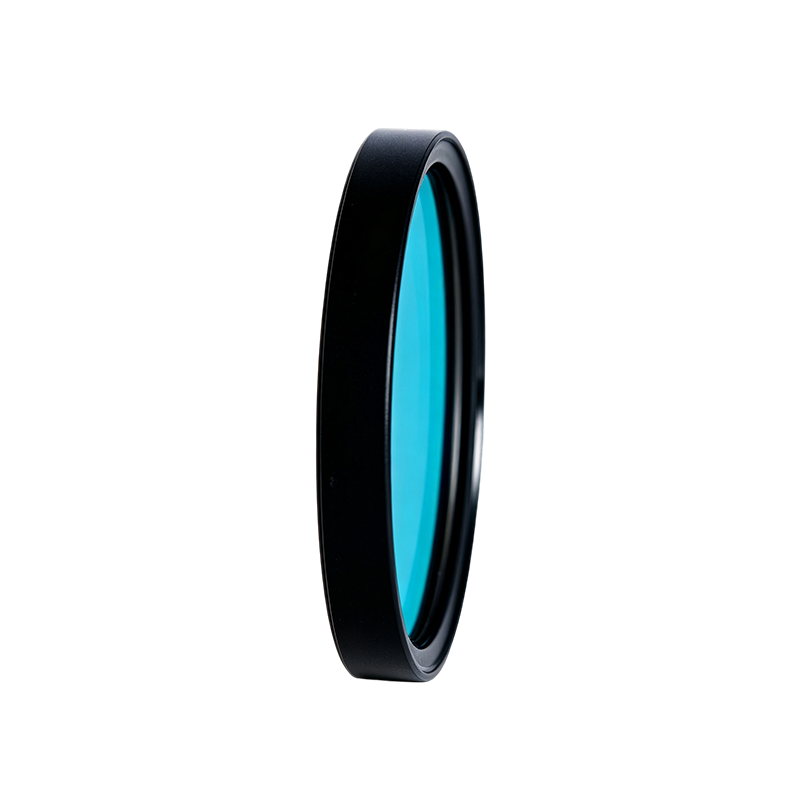

MP-NBP-680是一款以 680 nm 附近波段为主要透射区域的高性能窄带带通滤光片，主要用于红光区域特定波长的选择性透射及宽范围带外抑制。该滤光片的主要透射范围为 673.5–686.5 nm，通带平均透过率达到 Tavg > 93%，可在保证较高目标光信号利用率的同时，有效降低其他波段背景光和杂散光的影响。产品在 300–656 nm 以及 705–1050 nm 范围内提供高达 ODavg > 5 的截止性能，其中 490–636 nm 区域的设计截止深度达到 ODavg > 8，具备优异的带外抑制能力。产品采用 Ø25 mm 标准圆形结构，适合应用于荧光检测、拉曼光谱、光谱分析、窄带成像、光电检测及科研实验等系统。
产品特点高透过窄带选择性能；优异的带外截止能力；窄半高宽设计；高光学稳定性；低角度敏感性设计
型号MP-NBP-680
应用领域荧光检测与生物分析系统 | 光谱分析仪器 | 紫外/可见光检测系统 | 环境监测与传感设备
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
波长 入射角 有效口径
680 nm 0 ± 5° ≥21mm
技术规格表
规格 | 数值 |
透射带 | Tavg > 93% 673.5 – 686.5 nm |
阻挡带 | ODavg > 5 300 - 656nm |
阻挡带 | ODavg > 8 490 – 636nm |
阻挡带 | OD > 3.5 661nm |
阻挡带 | ODavg >5 705 – 1050nm |
半高宽 | 19.5nm |
保证最小带宽 | 13 |
入射角 | 0 ± 5° |
圆锥半角 | 7° |
有效口径 | ≥21mm |
横向尺寸（直径） | 25 mm |
安装后滤光片厚度 | 5.0 mm |
安装后厚度公差 | ±0.1mm |
未安装滤光片厚度 | 2.0 mm |
未安装厚度公差 | ±0.1mm |
表面质量（划痕‑麻点） | 60-40 |
滤光片有效折射率 | 2.04 |
光学损伤等级 | 经测试证明，在未过滤的氙弧灯下（光束直径25 mm，对应功率密度1.2 W/cm²）持续照射超过500小时，滤光片未出现任何退化迹象。 |
方向 | 滤光片环上的箭头指示推荐的光传播方向。 |
光谱特性曲线图

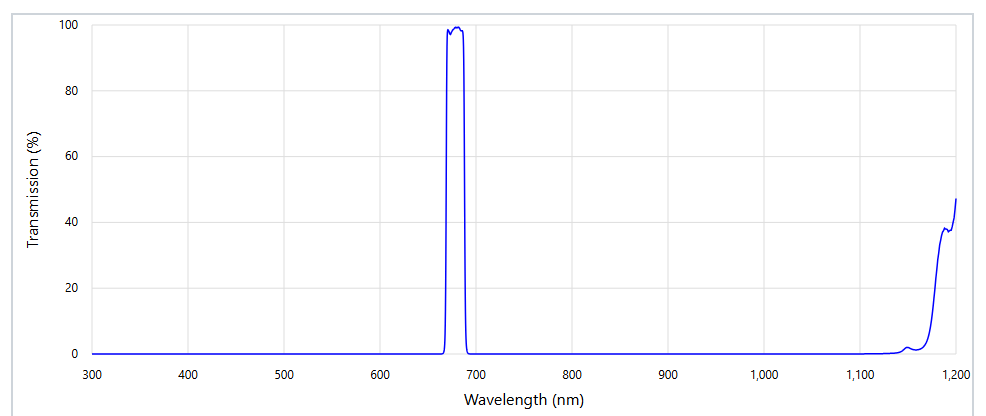

透过率—波长曲线

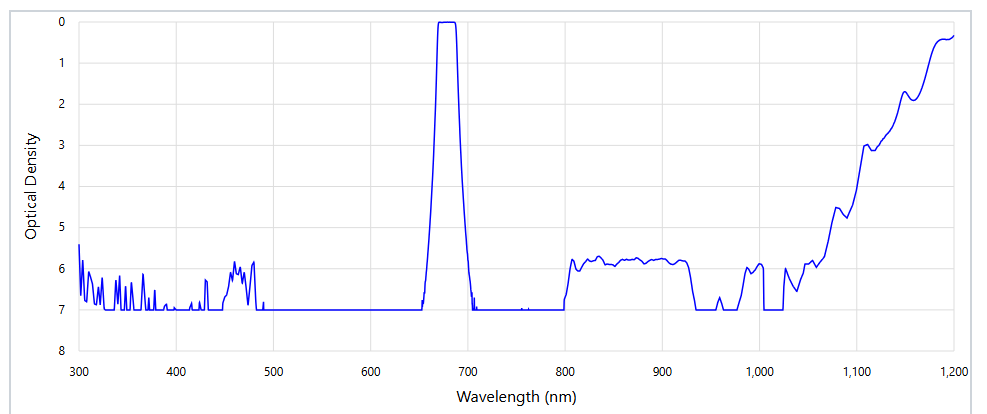

光密度光谱图
无
