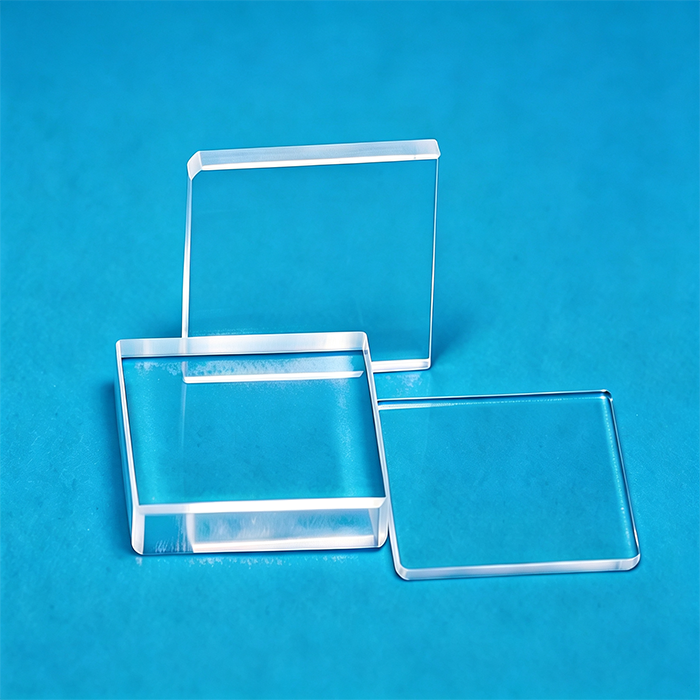

太赫兹波片是一种专用于太赫兹波段偏振控制与偏振态转换的光学元件，采用太赫兹级晶体石英等双折射材料制成，通过在两个相互垂直的偏振分量之间引入特定相位延迟，实现对太赫兹辐射偏振状态的精确调节。产品主要提供 λ/2 半波片和 λ/4 四分之一波片两种类型，其中半波片产生 π 相位延迟，可用于旋转线偏振太赫兹波的偏振方向；四分之一波片产生 π/2 相位延迟，可实现线偏振与圆偏振之间的转换。该系列采用 X-cut 晶体结构，设计工作波长范围为 40–1000 μm（约0.3–7.5 THz），有效通光区域 ≥90%，标准尺寸包括 20×20 mm 和 50×50 mm，并支持针对指定单一工作波长及特殊尺寸进行定制。凭借良好的偏振调制能力和较高的加工精度，THz Waveplate 广泛适用于太赫兹时域光谱（THz-TDS）、太赫兹偏振测量、偏振成像、材料各向异性研究、THz 光谱分析以及科研太赫兹光学系统。
产品特点λ/2、λ/4 两种类型可选；工作范围 40–1000 μm；采用太赫兹级晶体石英；有效通光区域 ≥90%；支持特殊波长及尺寸定制
型号MP-THZ-WP-40-1000
应用领域THz-TDS 太赫兹时域光谱 | 太赫兹偏振测量 | 太赫兹偏振成像 | 线偏振/圆偏振转换 | 材料与科研光学系统
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 对应频率 标准尺寸
40–1000 μm 约 0.3–7.5 THz 20×20 mm、50×50 mm
工作原理
当线偏振太赫兹波进入晶体石英波片后，电场会沿波片的两个主轴方向分解成两个相互垂直的分量。由于晶体在这两个方向上的折射率不同，这两个分量在波片中的传播速度也不同，因此经过一定厚度后会产生相位差。通过精确设计波片厚度，可以得到不同的延迟效果：λ/2 半波片产生约 180° 的相位延迟，主要用于旋转线偏振方向；λ/4 四分之一波片产生约 90° 的相位延迟，可在线偏振、圆偏振和椭圆偏振之间进行转换。例如，当线偏振方向与 λ/4 波片的两个主轴成约 45° 时，两个正交分量幅度接近相等，经过波片后产生 90° 相位差，输出即可形成圆偏振；反过来，圆偏振经过 λ/4 波片也可以转换为线偏振。对于 λ/2 波片，旋转波片本身即可改变输出线偏振方向，常用于太赫兹偏振角调节和偏振扫描。

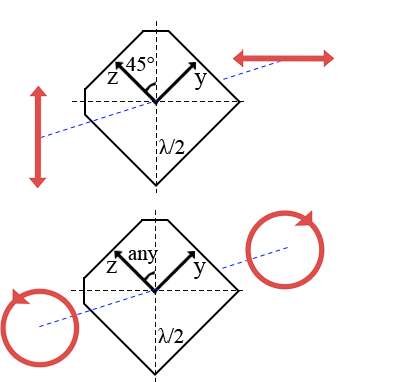

half-wave plate

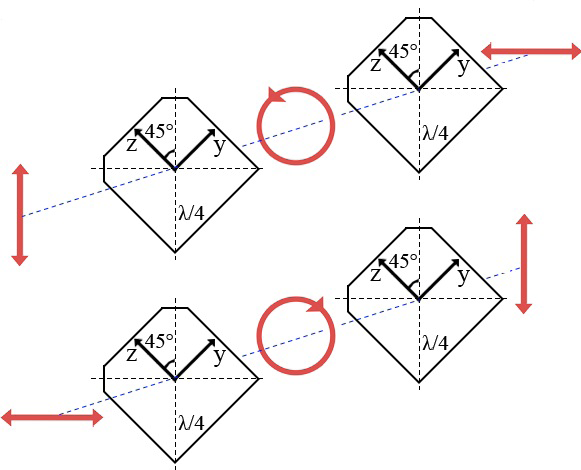

quater-wave plate
技术规格表
参数 | 规格 |
延迟类型 | λ/2、λ/4 |
工作波长范围 | 40–1000 μm |
对应频率范围 | 约 0.3–7.5 THz |
材料 | THz Grade Crystal Quartz |
晶体方向 | X-cut |
晶轴方向公差 | ±10 arcmin |
标准尺寸 | 20 × 20 mm、50 × 50 mm |
最大尺寸 | 60 × 60 mm |
尺寸公差 | ±0.25 mm |
厚度公差 | ±5.0 μm |
有效通光区域 | ≥90% |
平行度 | 5 arcmin |
表面质量 | 60/40 Scratch-Dig |
TWD | λ/2 @633 nm |
