型号

WP-1200/840-xx

WP-HD1800/840-xx

WP-HD1145/1310-xx

标称波长

740-940 nm

790 - 890 nm

1220- 1400 nm

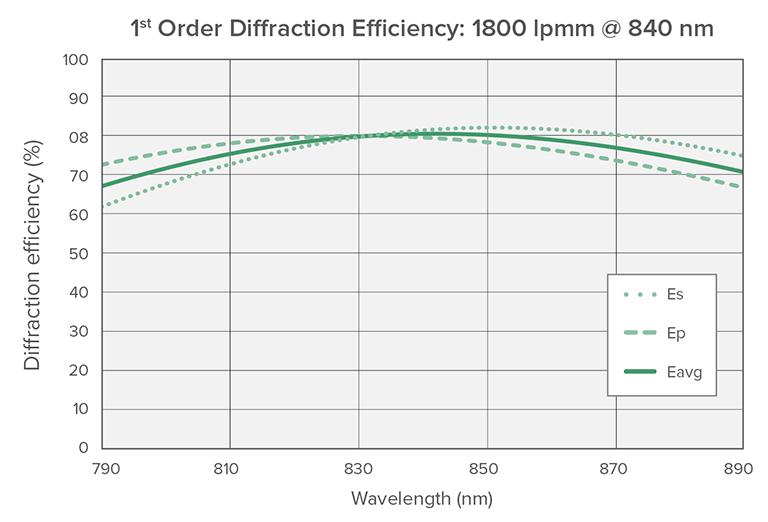

峰值效率@ cwL

≥85%,ave pol

≥82%, ave pol

≥86%, ave pol

空间频率

1200±0.5 lines/mm

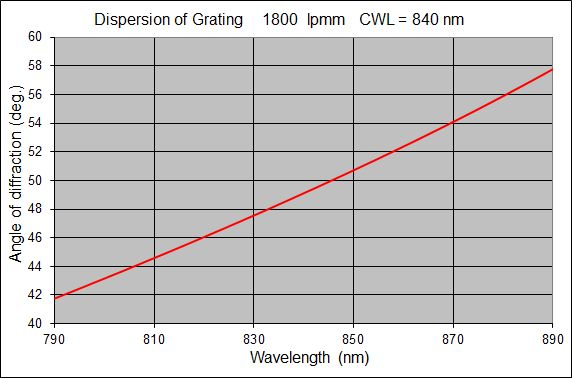

1800± 1 lines/mm

1145± 1 lines/mm

入射角

30.3°@ 840 nm

49.1@ 840 nm

48.6°@1310 nm

可用尺寸（-xx）

25.4 mm Φx3.0 mm
50.8 mm Φx6.0 mm
35×45x6 mm

25.4 mm Φx3.0 mm
30.0 mm Φx6.0 mm
50.8 mm x6.0 mm
35×45x6 mm

25.4 mm Φx3.0 mm
50.8 mm Φx6.0 mm
35×45x6 mm

Wavefront

Distortion

波前畸变

Standard:

表面质量

60-40 scratch-dig

AR Coating

增透膜

Standard:R<1.0%lEnhanced:R<0.5%(over bandwidth)

主要参数

传统表面刻划光栅

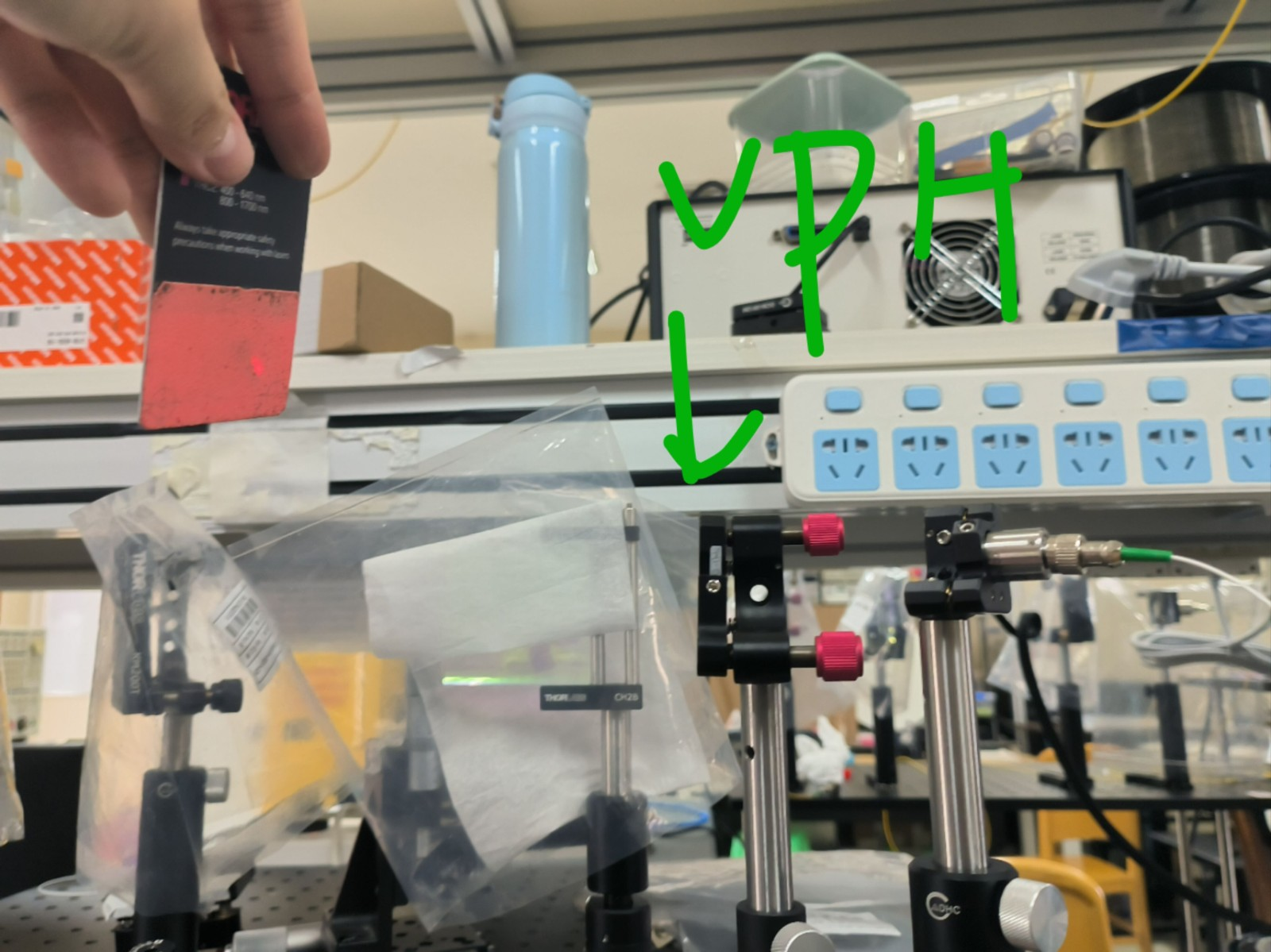

VPH 凝胶光栅

衍射效率（窄带,几十个nm）

~ 90%

Close to 100%

平均衍射效率(全光谱)

20% - 30%

> 60%

衍射波段

很难控制

容易控制

衍射效率相对于色散能力变化

Decreasing

Increasing

偏振相关性

强

对偏振不敏感

杂散光

可检测

低于检测极限

与准直镜组合的像质

有非常强的像散 astigmatic

普通像散水平

Littrow 结构时衍射效率(在整个光谱范围内)

衍射效率有限

高衍射效率

单一元件，多功能

不可能

可实现

多个元件组合使用

不可能

可实现

表面保护

不可能

可完quan保护

工作温度

标准工作温度

Up to above 120°C

湿度

无冷凝

可在沸水中使用

拉曼光谱用光栅

激光脉冲压缩光栅

高光谱成像用光栅

HD 1167 l/mm @ 1212nm

HD 1624 l/mm @ 871nm

1600 l/mm @ 615nm

1700 l/mm @ 1030nm

1250 l/mm @ 1030nm

800 l/mm @ 1030nm

450 l/mm @ 580 nm

600 l/mm @ 600 nm

1800 l/mm @ 532 nm

600 l/mm @ 900 nm

900 l/mm @ 930 nm

600 l/mm @ 1550nm

OCT 用光栅

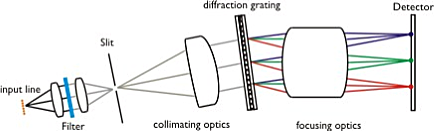

通用紫外-可见-近红外光谱仪、分光光度计

600 l/mm @ 840 nm

960 l/mm @ 840 nm

1200 l/mm @ 840 nm

1500 l/mm @ 840 nm

HD 1800 l/mm @ 840 nm

HD 1450 l/mm @ 1050 nm

HD 1145 l/mm @ 1310 nm

450mm @ 1300 nm

451450 l/mm @ 580 nm

452600 l/mm @ 600 nm

4531800 l/mm @ 532 nm

454600 l/mm @ 900 nm

455900 l/mm @ 930 nm

456600 l/mm @ 1550nm
