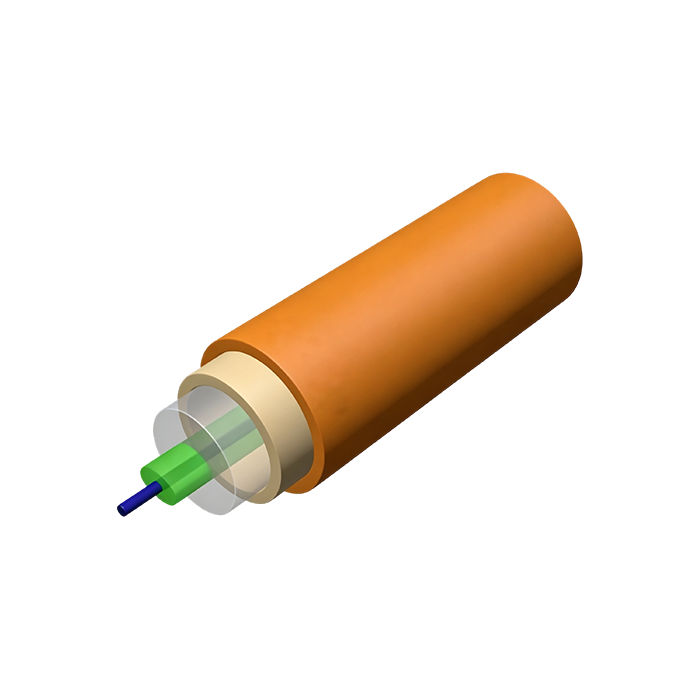

椭圆包层型保偏光纤是一种特殊设计的应力型保偏光纤，其结构特点使其具备较好的保偏性能。相较于领结型保偏光纤，椭圆包层型保偏光纤的工艺难度低，具备较好的几何一致性。椭圆包层型保偏光纤优化了光纤的轴向均匀性，通过采用自主开发的光纤内外涂覆材料，其具备优异的温度稳定性和双折射性能，可广泛应用于光纤陀螺、电流互感器以及其它偏振相关器件领域。
产品特点优异的双折射性能；良好的几何均匀性；优异的可靠性；优异的温度性能
型号MP-EPM13-80-U13
应用领域光纤陀螺 | 光纤电流互感器 | 保偏组件
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 包层直径
1310nm / 1550nm 80.0±1.0μm
技术规格表
特性 | 单位 | 产品指标 | |||
产品型号 | / | MP-EPM13-80-U13 | MP-EPM13-80-U16 | MP-EPM15-80-U13 | MP-EPM15-80-U16 |
工作波长 | nm | 1310 | 1310 | 1550 | 1550 |
截止波长 | nm | 1100~1290 | 1100~1290 | 1290–1520 | 1290~1520 |
模场直径 | μm | 6.0±1.0 | 6.0±1.0 | 6.5±1.0 | 6.5±1.0 |
衰减 | dB/km | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
拍长 | mm | ≤2.5 | ≤2.5 | ≤3.0 | ≤3.0 |
典型串音 | dB | ≤-25 | ≤-25 | ≤-25 | ≤-25 |
包层直径 | μm | 80.0±1.0 | 80.0±1.0 | 80.0±1.0 | 80.0±1.0 |
芯包同心度 | μm | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
包层不圆度 | % | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
涂覆层类型 | / | 双层紫外固化丙烯酸树脂 | |||
涂覆层直径 | μm | 135.0±3.0 | 168.0±3.0 | 135.0±3.0 | 168.0±3.0 |
工作温度 | ℃ | -45～+85 | -45～+85 | -45～+85 | -45～+85 |
筛选强度 | kpsi | 100 | 100 | 100 | 100 |
定制信息
可根据客户要求对工作波长、模场直径、拍长、几何尺寸、涂覆层材料、筛选强度等指标进行定制
