铟镓砷光电二极管基于独特的封装设计，具备高速、快速上升和下降响应特性。该器件集成了光纤和高灵敏度光电二极管，用于信号检测。响应为模拟输出，不含TIAC（跨阻放大器）。该设计最大程度降低了组件组装成本和模块占用面积，同时在宽温度范围和宽波长范围内提高了稳定性。并且提供10GHz、20GHz和32GHz三种模拟响应速度。探测器也可集成偏置电路和SMA射频连接器，可选择订购。
产品特点低成本；大带宽；纳秒级快速响应；高可靠性
型号MP-CPD-B-I-30G
应用领域通道监测 | 光接口模块中的功率监测 | 放大器仪器的增益监测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
波长范围 3dB带宽 3dB带宽
1000 ~ 1600 nm 30GHz 10 mW
技术规格表
参数 | 最小值 | 典型值 | 最大值 | 单位 |
中心波长 | 1000 | – | 1600 | nm |
响应度 | 0.7 | 0.9 | – | A/W |
输入功率 | -30 | – | 10 | mW |
饱和功率 | – | – | 10 | dBm |
偏振消光比 | 18 | 23 | – | dB |
暗电流（23℃） | – | 0.05 | 0.05 | nA |
电容 | – | 60 | 70 | fF |
反向电压 | – | – | 10 | V |
反向击穿电压 | – | – | 20 | V |
响应频率 | 10 | – | 40 | GHz |
正向电流 | – | – | 10 | mA |
反向电流 | – | – | 5 | mA |
ESD敏感度（HBM） | – | – | 100 | V |
焊接温度（60秒） | – | – | 200 | °C |
工作温度 | -40 | – | 75 | °C |
存储温度 | -40 | – | 85 | °C |
可靠性 | 符合Telcordia 1209和1221标准 | |||

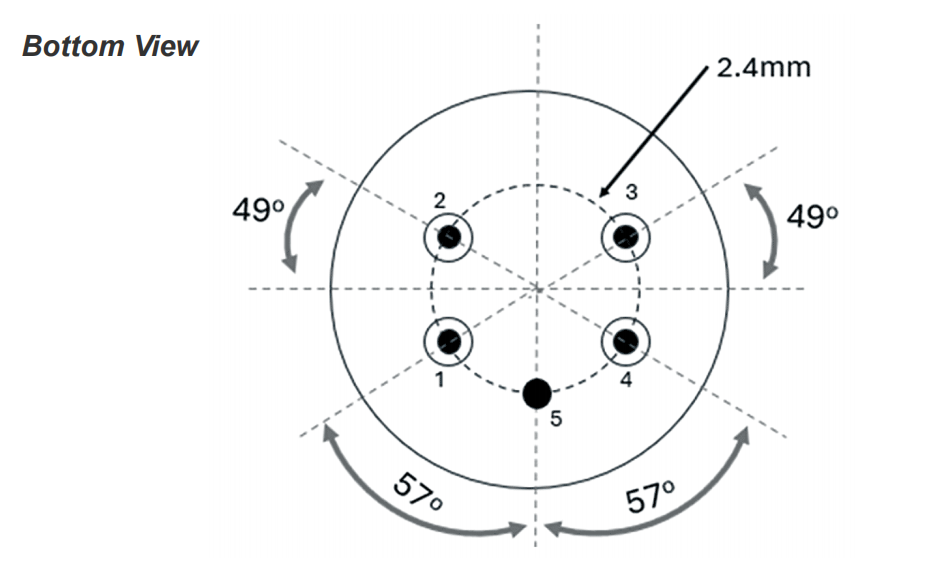

引脚定义
引脚号 | 功能 |
1 | PD阳极（+） |
2 | 未连接（NC） |
3 | 未连接（NC） |
4 | 光电二极管阴极（-） |
5 | 外壳接地（GND） |

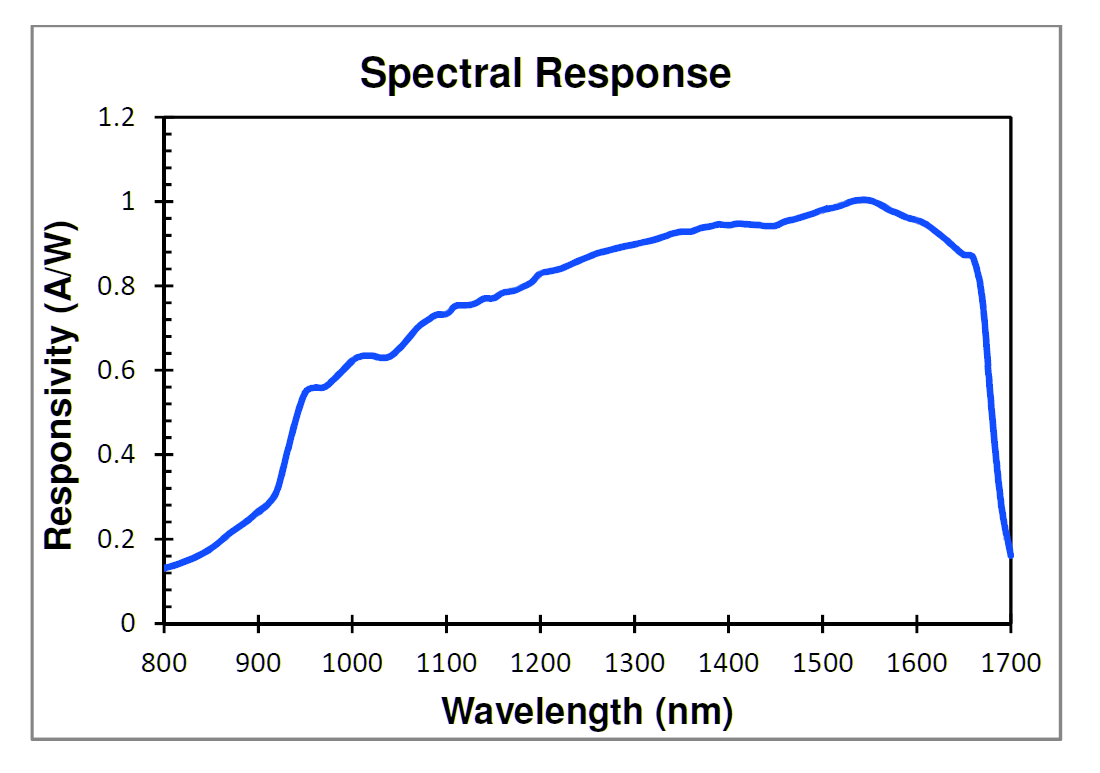

光谱响应曲线

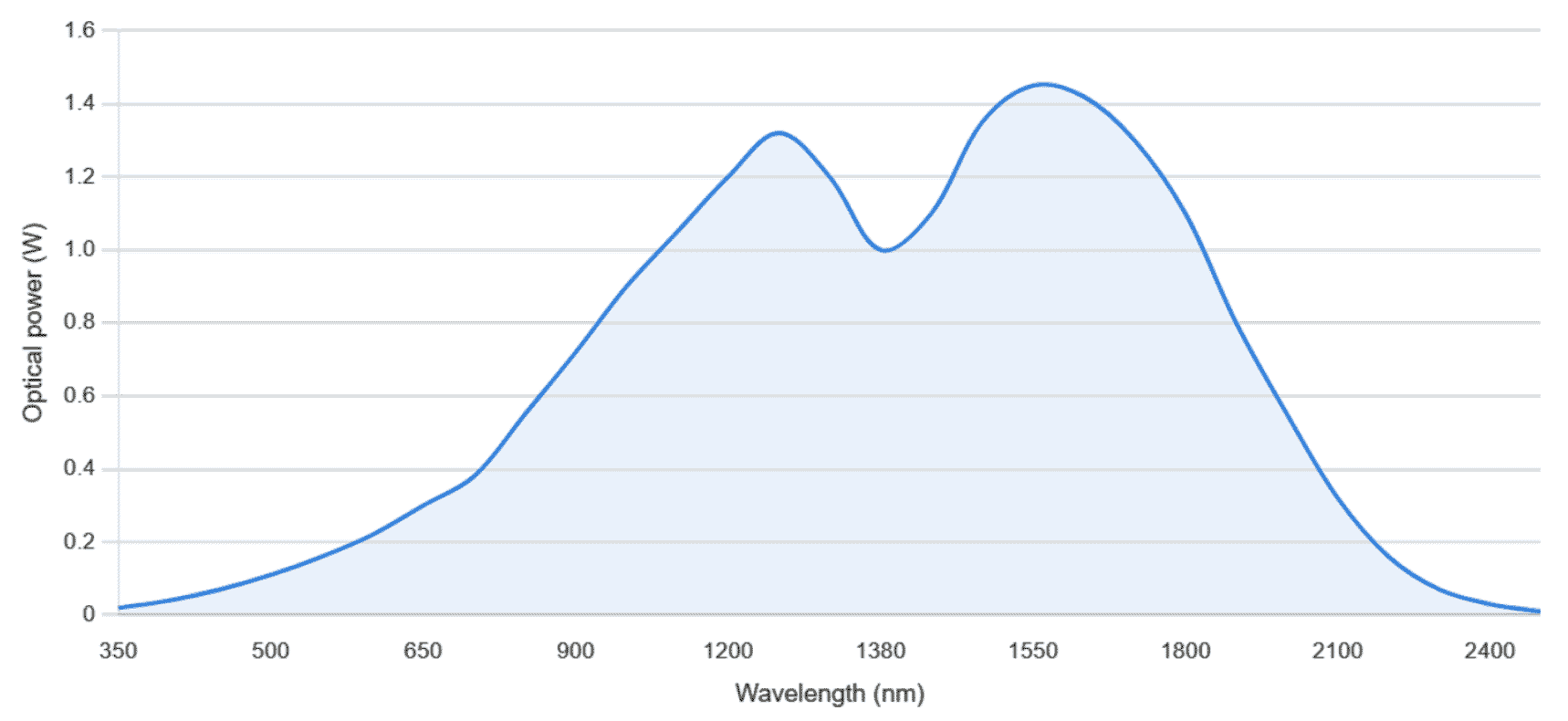

光功率处理能力与波长关系
无
