1310nm 单模光开关 4×4是一款高性能机械式光路切换器件，可实现4路输入与4路输出之间的灵活切换，并支持双向使用。产品具有低插入损耗、低串扰、高重复性和高可靠性等特点，采用继电器锁定结构，可在断电后保持当前光路状态。模块开关时间≤8ms，并支持 RS-485 通信控制，便于集成到自动化系统中，适用于光通信、光纤监测、光器件测试、自动化光路测试及光纤传感等应用。
产品特点4×4光路切换；支持双向使用；低插入损耗；切换速度快；高稳定性、高可靠性
型号MP-MEC-1310-8ms-SA
应用领域光通信及光网络监控 | 光纤、光器件自动化测试 | 多通道光路切换系统 | 光纤传感与多点动态监测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 通道类型 开关时间
1310 nm 4×4 ≤8 ms
技术规格表
参数 | 指标 |
光开关类型 | MEC（机械式） |
通道结构 | 4×4 |
工作波长 | 1310 nm |
光纤类型 | 单模（SM） |
插入损耗 | ≤ 1.4 dB |
回波损耗 | ≥ 50 dB |
信道串扰 | ≥ 55 dB |
偏振相关损耗 | ≤ 0.05 dB |
波长相关损耗 | ≤ 0.40 dB |
温度相关损耗 | ≤ 0.20 dB |
重复性 | ≤ ±0.02 dB |
开关时间 | ≤ 8 ms |
切换寿命 | > 10⁷ 次 |
最大传输光功率 | ≤ 500 mW |
工作电源 | 5 V / 500 mA |
控制接口 | RS-485 |
工作温度 | -20～+70 ℃ |
存储温度 | -40～+85 ℃ |

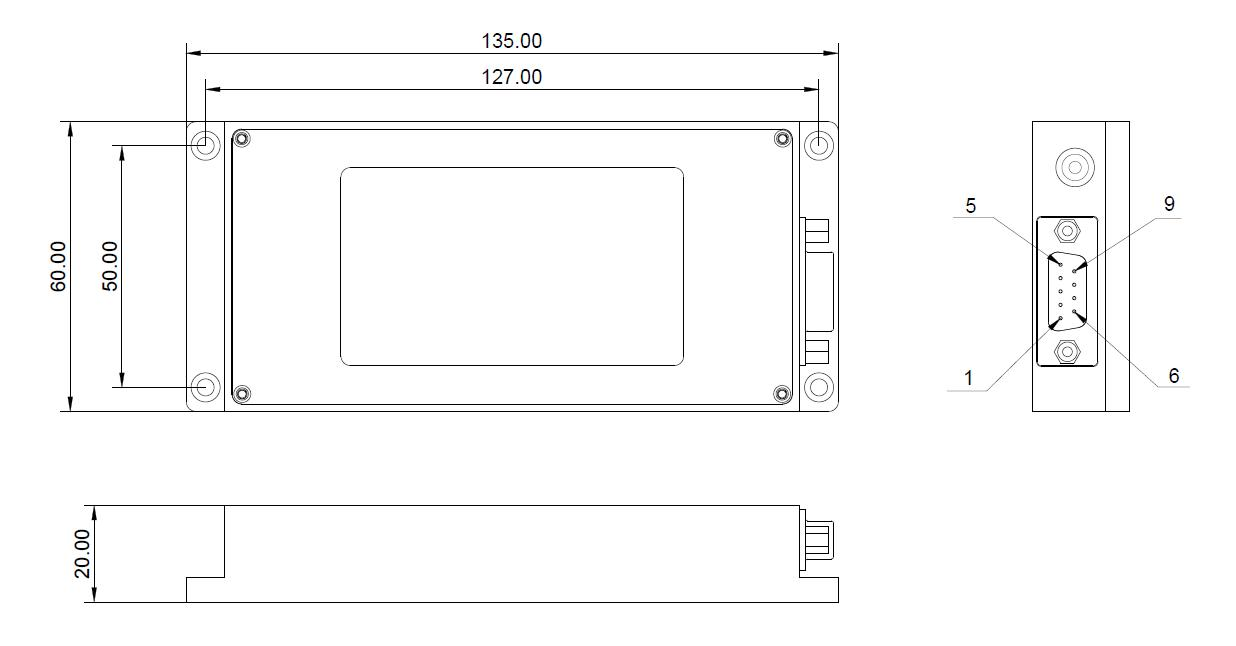

外形尺寸 | 135 × 60 × 20 mm |
管脚定义
DB9 公头接口 | |||
管脚 | 类型 | 名称 | 功能 |
2 | Input | A+ | 485 通信 A+ |
3 | Input | B- | 485 通信 B- |
8 | Power | GND | 供电电源地 |
9 | Power | VCC | 供电电源正极 |
1,4,5,6,7 | NC | NC | 空 |

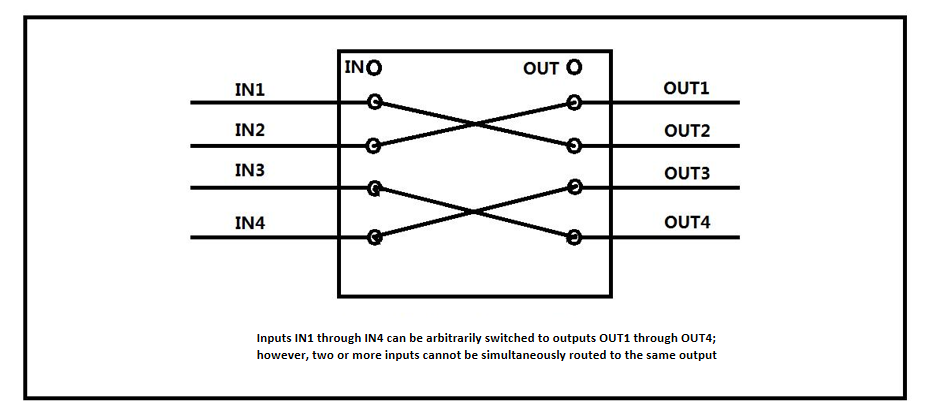

光路图

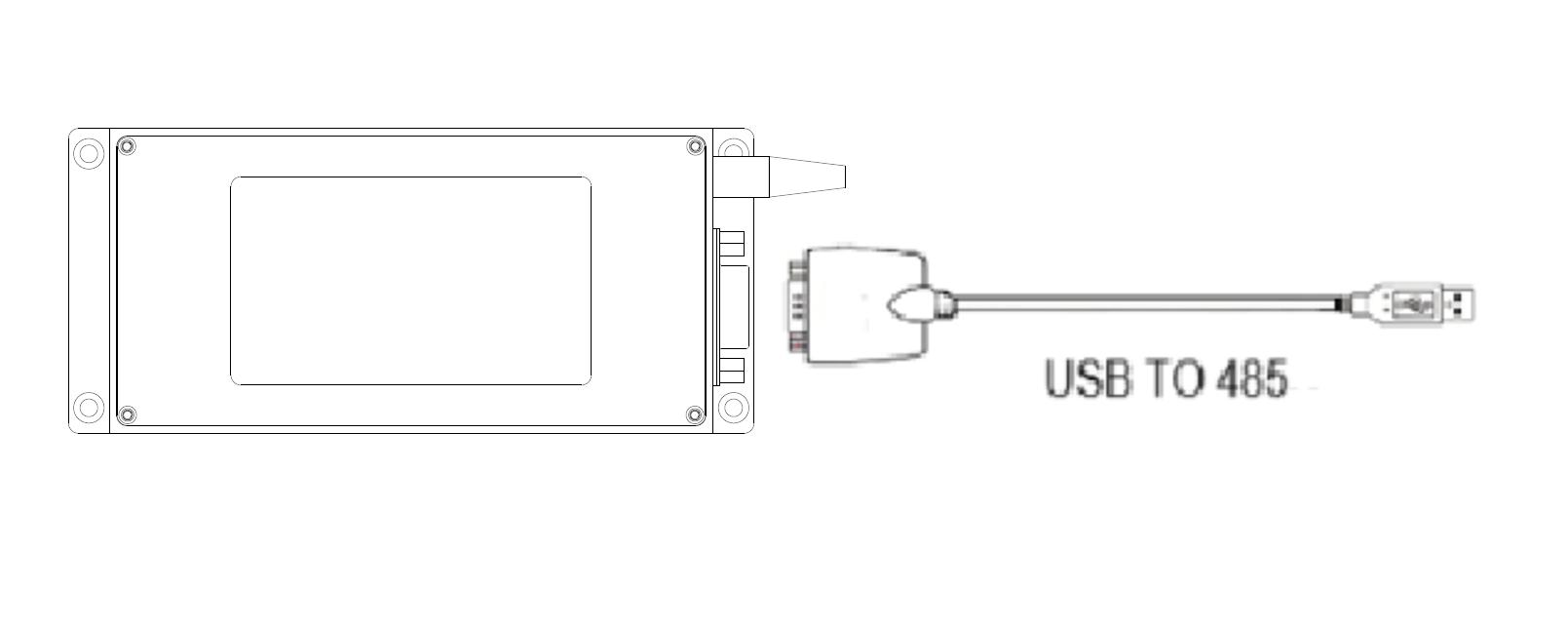

控制示意图
无
