2×4 机械式光开关是一款用于多路光信号切换与光路管理的光纤器件，可通过电控方式在两路输入与四路输出之间建立指定光路。产品采用光机电一体化结构，通过电信号驱动内部机械机构改变光路状态，并集成位置传感功能，可用于光通信、光网络监控、仪器测试和可配置光路系统。该产品支持锁存型和非锁存型两种工作方式，具有低插入损耗、高隔离度、高可靠性以及无环氧树脂光路等特点。
产品特点2×4 多通道光路切换； 高隔离度；低插入损耗；切换速度快；高稳定性、高可靠性
型号MP-MEC-850-8ms-SA
应用领域光通道阻断 | 光网络监控 | 光学测试仪器 | 自动化光路切换
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 通道类型 开关时间
单模1260–1620 nm / 多模850nm 2×4 ≤8 ms
技术规格表
参数 | 指标 |
光开关类型 | MEC（机械式） |
通道结构 | 2×4 |
单模工作波长 | 1260–1620 nm |
多模工作波长 | 850 nm |
插入损耗 | ≤1.2 dB |
波长相关损耗 | ≤0.25 dB |
偏振相关损耗 | ≤0.05 dB |
温度相关损耗 | ≤0.25 dB |
回波损耗 | SM ≥50 dB；MM ≥30 dB |
串扰 / 隔离度 | SM ≥55 dB；MM ≥35 dB |
切换时间 | ≤8 ms |
重复性 | ≤±0.02 dB |
使用寿命 | > 10⁷ 次 |
驱动电压 | 3 V 或 5 V |
开关类型 | 锁存型 / 非锁存型 |
最大光功率 | ≤500 mW |
工作温度 | -20～+70 ℃ |
存储温度 | -40～+85 ℃ |

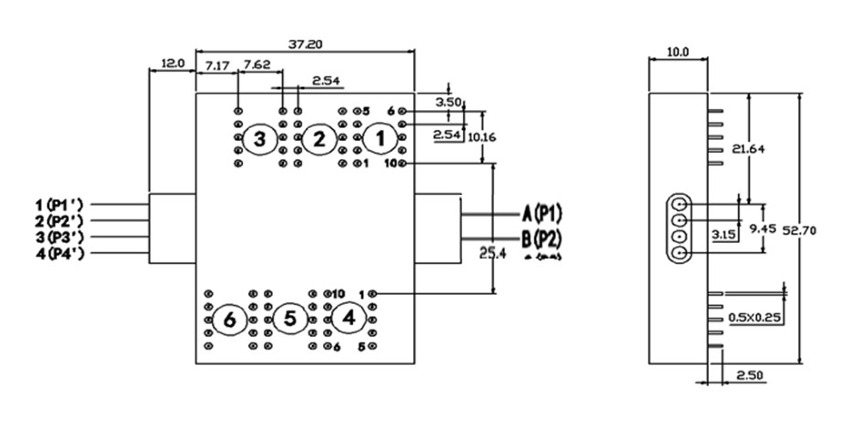

外形尺寸 | 52.7 × 37.2 × 10.0 mm |

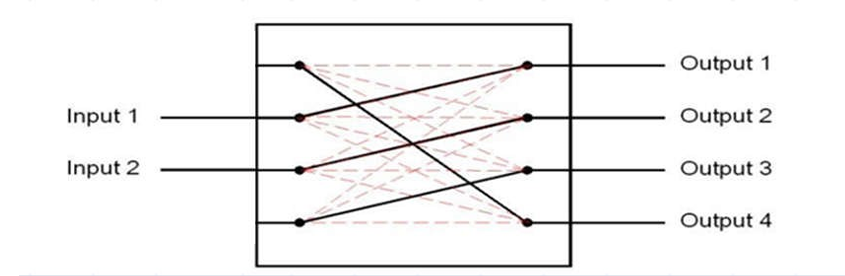

光路图
可选配置表
2×4 | Wavelength | Switch Type | Voltage | Fiber Type | Package | Fiber length | Connector |
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Special＝0 | Latching＝1 Non-latching＝2 Special＝0 | 3V=3 5V=5 Special＝0 | SM28=1 50/125=5 62.5/125=6 Special＝0 | Bare fiber=1 900um tube=3 Special＝0 | 0.25m=1 0.5m=2 1.0m=3 Special＝0 | None=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Special＝0 |
