光纤布拉格光栅相位掩模板是一种用于高精度制作光纤布拉格光栅（FBG）的微纳衍射光学元件。产品采用 +1/-1 级衍射自干涉原理，通过精密周期结构将入射激光衍射并形成稳定的周期性干涉光场，从而在光敏光纤中写入周期性折射率调制结构。产品具有高周期精度、高均匀性、低零级衍射及宽波段适配等特点，并支持均匀、啁啾、多周期、倾斜及相移等多种光栅结构定制，可满足光纤传感、光纤激光器、光通信及科研等领域的 FBG 制作需求。
产品特点高精度、高均匀性；宽周期与宽波段覆盖；低零级衍射；支持多种光栅定制
型号MP-FBG-PM-260-2650-0.01
应用领域高精度、高均匀性；宽周期与宽波段覆盖；低零级衍射；支持多种光栅定制
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
光栅周期范围 周期精度 照明波长
260–2650 nm ±0.01 nm 193–1065 nm
技术规格表
参数 | 指标 |
衍射原理 | +1/-1 级衍射 |
光栅周期范围 | 260～2650 nm |
照明波长范围 | 193～1065 nm |
基底材料 | 紫外级熔融石英 |
周期精度 | ±0.01 nm |
周期均匀性 | ±0.01 nm |
啁啾率范围 | 0.01～30 nm/cm* |
保证零级抑制 | <4%* |
典型零级抑制 | 0～2%* |
零级均匀性（10 mm 光栅长度） | ±0.5%* |
零级均匀性（25 mm 光栅长度） | ±0.75%* |
零级均匀性（50 mm 光栅长度） | ±1%* |
制造工艺 | 全息制造 |
制造环境 | 100% 洁净室环境 |
定制规格 | 支持 |
定制切割 | 可选 |
注：带 * 的指标并非适用于整个产品系列的所有配置

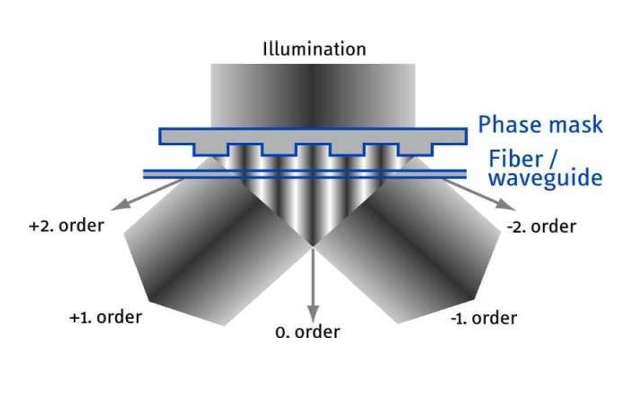

工作原理图

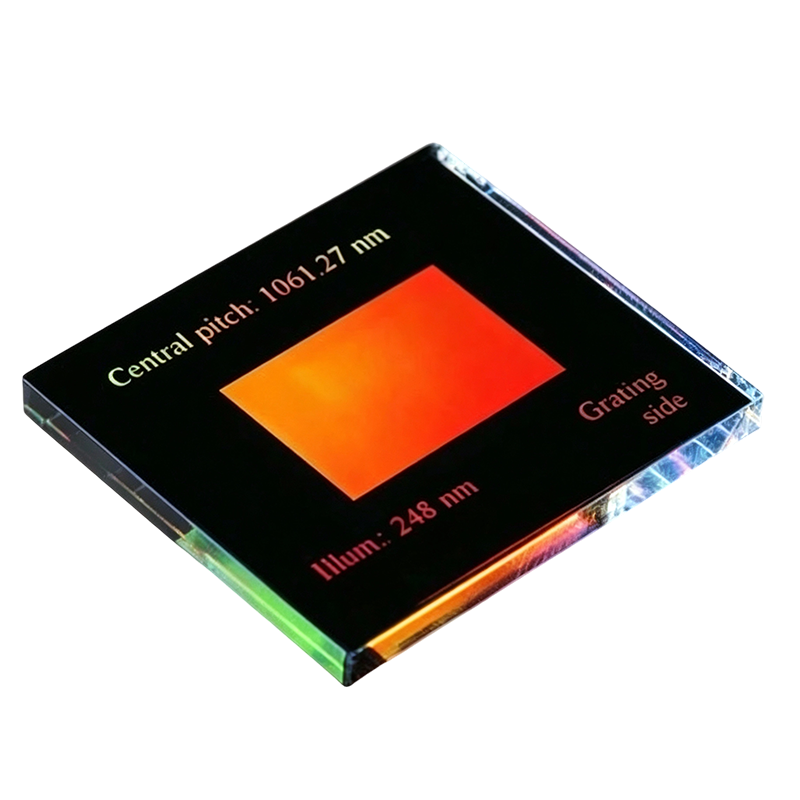

标准光栅及基片尺寸
光栅尺寸 | 基片尺寸 |
10 mm × 10 mm | 30 mm × 25 mm × 2 mm |
25 mm × 10 mm | 30 mm × 25 mm × 2 mm |
50 mm × 10 mm | 3″ × 3″ × 2 mm |
更大光栅区域 | 询价定制 |
定制尺寸切割 | 可选 |
