MP-YG-UV-263-276是一款面向紫外光谱应用的高性能透射光栅，采用熔融石英基底及表面浮雕刻蚀结构，工作波长范围为 263–276 nm。产品具有 2849 lines/mm 的高线密度，在 270 nm 处典型色散达 0.19°/nm，具备高衍射效率、低偏振依赖、低杂散光及良好的环境稳定性，可满足高分辨率紫外光谱分析需求，适用于紫外光谱仪、光谱分析设备及各类精密光学系统集成。
产品特点高线密度、高色散能力；高衍射效率；低偏振依赖与低杂散光；优良的环境与热稳定性
型号MP-YG-UV-263-276
应用领域紫外高分辨率光谱仪 | UV光谱分析系统 | 工业与科研光谱设备 | OEM光谱仪集成
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长范围 光栅线密度
263–276 nm 2849 lines/mm
技术规格表
参数 | 指标 |
工作波长范围 | 263–276 nm |
光栅线密度 | 2849 lines/mm |
270 nm处色散 | 0.19°/nm |
入射角 AOI | 16° |
光栅有效面积 | 34 × 40 mm |
芯片尺寸 | 36 × 42 mm |
芯片厚度 | 1.0 mm |
基底材料 | 熔融石英 |
镀膜/光学材料 | 高功率介质AR增透材料 |
热膨胀系数 CTE | 0.5 ppm/K |
最高工作温度 | >500°C |
偏振特性 | 低偏振依赖 |
结构形式 | 透射式 |

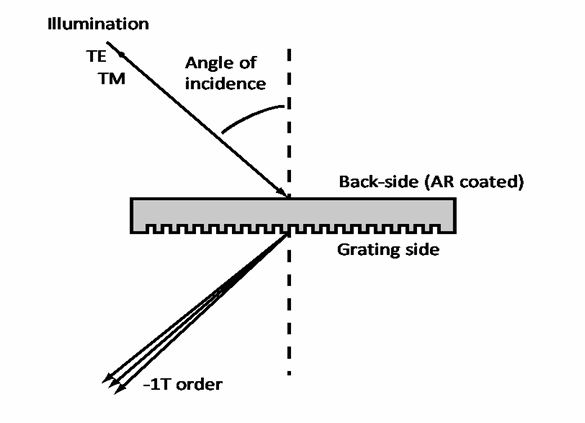

原理示意图

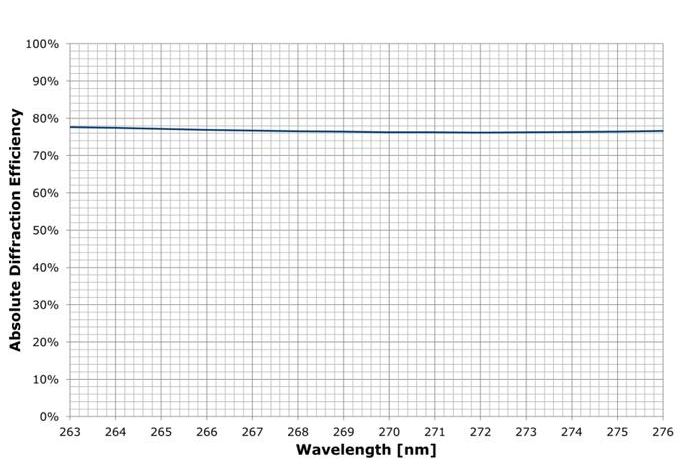

衍射效率曲线图
