200–400 nm紫外透射光栅是一款面向紫外光谱分析应用的高线密度透射式衍射光栅，采用熔融石英基底和表面浮雕刻蚀结构，工作波长覆盖 200–400 nm。产品具有 2846.9 lines/mm 的高线密度，在300 nm处典型角度色散可达 0.21°/nm，能够实现良好的波长分离能力。凭借较高衍射效率、低偏振依赖、低热膨胀以及紧凑的尺寸设计，可作为紫外光谱仪和OEM光谱模块中的核心分光元件，适用于科研、工业检测及精密光谱分析等应用。
产品特点高色散性能；高效稳定；熔融石英基底；紧凑易集成
型号MP-YG-UV-200-400
应用领域紫外光谱分析 | 高分辨率光谱仪 | 工业光学检测 | OEM光谱模块
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长范围 光栅线密度
200–400 nm 2846.9 lines/mm
技术规格表
参数 | 指标 |
工作波长范围 | 200–400 nm |
光栅线密度 | 2846.9 lines/mm |
300 nm处色散 | 0.21°/nm |
入射角 AOI | 20° |
非偏振衍射效率 | >30%（工作波段内） |
光栅有效面积 | 13.5 × 12.5 mm |
芯片尺寸 | 15 × 15 mm |
芯片厚度 | 0.625 mm |
基底材料 | 熔融石英 |
热膨胀系数 CTE | 0.5 ppm/K |
最高工作温度 | >500°C |

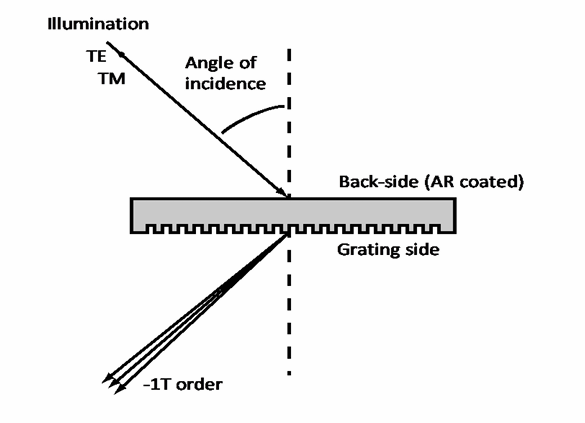

原理示意图

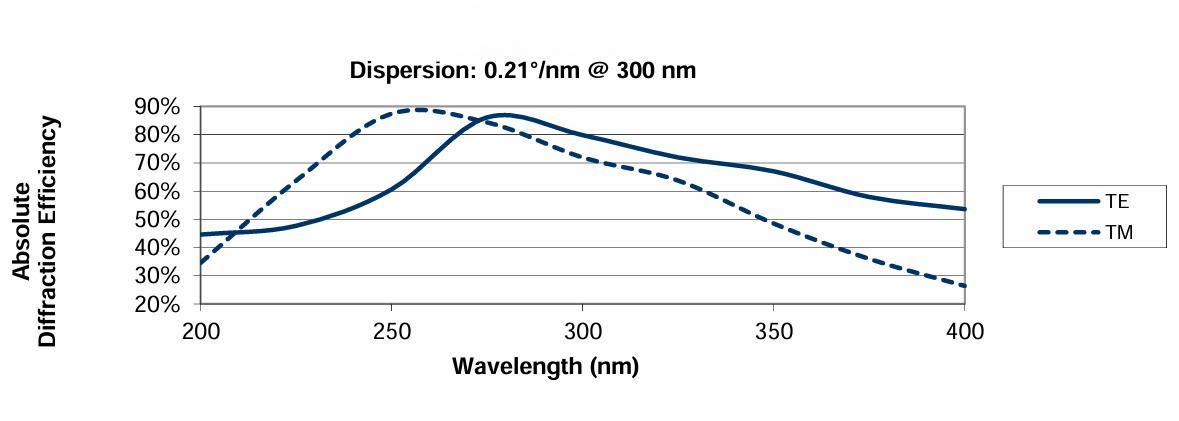

衍射效率曲线图
