190–437 nm紫外透射光栅是一款面向紫外及近紫外光谱分析应用的高线密度透射式衍射光栅。产品采用熔融石英基底及表面浮雕刻蚀型透射光栅结构，工作波长覆盖 190–437 nm，光栅线密度达到 2421 lines/mm。该产品在 300 nm 波长处具有 0.15°/nm 的典型角度色散，并在整个规定工作波段内提供 >40% 的非偏振衍射效率。结合低偏振依赖、低杂散光、低波前畸变以及良好的温度和环境稳定性，可作为紧凑型紫外光谱仪、科研光谱分析设备以及OEM光谱模块中的核心分光元件。
产品特点高线密度、高色散；高衍射效率；熔融石英与AR材料；紧凑易集成
型号MP-YG-UV-190-437
应用领域紫外光谱分析 | 高分辨率光谱仪 | 工业光学检测 | OEM光谱模块
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长范围 光栅线密度
190–437 nm 2421 lines/mm
技术规格表
参数 | 指标 |
工作波长范围 | 190–437 nm |
光栅线密度 | 2421 lines/mm |
300 nm处色散 | 0.15°/nm |
入射角 AOI | 17.3° |
非偏振衍射效率 | >40%（工作波段内） |
光栅有效面积 | 4 × 4 mm |
芯片尺寸 | 5 × 7 mm |
芯片厚度 | 0.625 mm |
基底材料 | 熔融石英 |
热膨胀系数 CTE | 0.5 ppm/K |
最高工作温度 | >500°C |

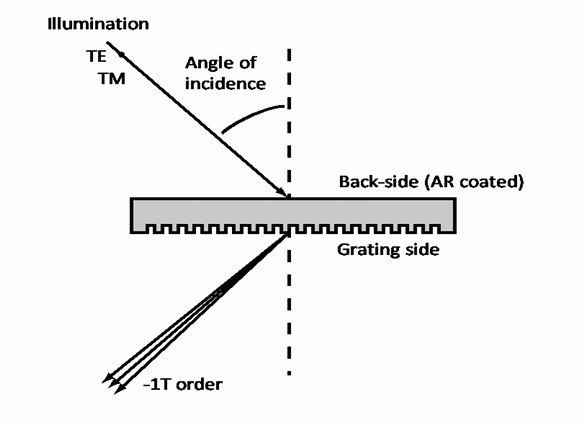

原理示意图

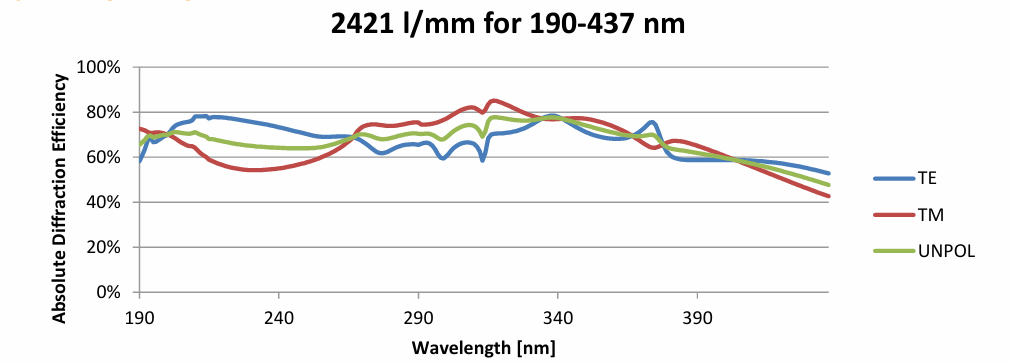

衍射效率曲线图
无
