MP-YG-UV-NIR-190-1100是一款覆盖紫外、可见光至近红外波段的宽带透射光栅，采用熔融石英基底及表面浮雕刻蚀结构，工作波长覆盖 190–1100 nm。产品具有较高衍射效率、高色散、低偏振依赖、低杂散光及良好的温度和环境稳定性。小型化透射结构便于构建紧凑型光路，适用于宽带光谱仪、UV-VIS-NIR光谱分析及精密光学系统集成。
产品特点超宽光谱覆盖；高效率与高色散兼顾；低偏振依赖与低杂散光；优良的环境与热稳定性
型号MP-YG-UV-NIR-190-1100
应用领域UV-VIS-NIR宽带光谱仪 | 吸收、透射及发射光谱分析 | 科研与工业光谱检测 | OEM小型化光谱系统
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长范围 光栅线密度
190–1100 nm 966.2 lines/mm
参数 | 指标 |
工作波长范围 | 190–1100 nm |
光栅线密度 | 966.2 lines/mm |
光栅周期 | 约1035 nm |
645 nm处色散 | 0.056°/nm |
入射角 AOI | 约27° |
非偏振光衍射效率 | >17%，全工作波段 |
有效光栅面积 | 4 × 4 mm |
芯片尺寸 | 5 × 8 mm |
芯片厚度 | 0.625 mm |
基底材料 | 熔融石英 |
镀膜材料 | 高功率介质AR增透膜材料 |
热膨胀系数 CTE | 0.5 ppm/K |
最高工作温度 | >500℃ |

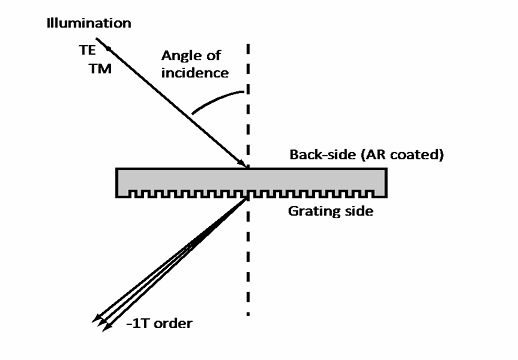

原理示意图

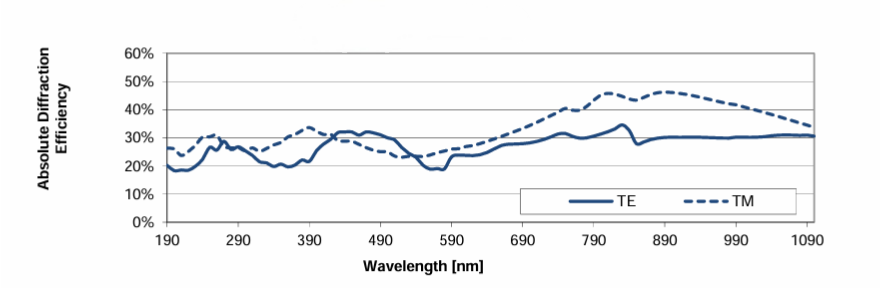

衍射效率曲线图
